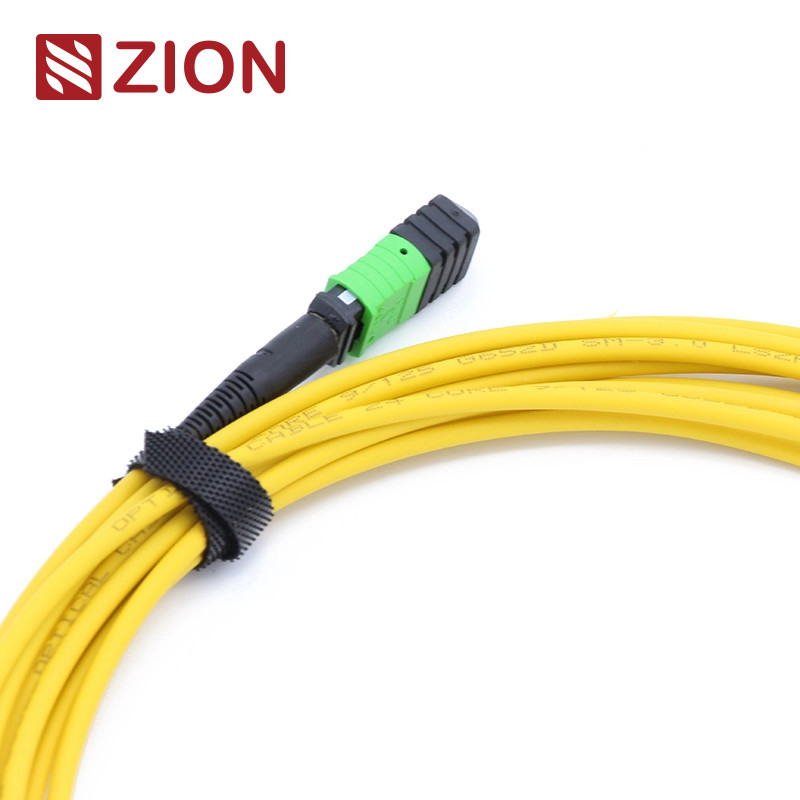

12 sợi MTP nữ đến MTP nữ dây dán
Cáp vá sợi quang LSZH 3.0mm chế độ đơn được thiết kế cho các ứng dụng trung tâm dữ liệu mật độ cao và các giải pháp mạng 40G/100G.
Nhãn hiệu sản phẩm
Mã Zion:ZCM2122HIA1X
Mô tả:MTP nữ đến MTP nữ SM 3.0mm LSZH 12 sợi MTP Patch Cord Custom Meter
Tổng quan sản phẩm
Kết nối MTP là một loại kết nối đẩy nhiều sợi được thiết kế cho các ứng dụng sợi quang mật độ cao. Hệ thống kết nối trước này chủ yếu được sử dụng trong trung tâm dữ liệu,triển khai sợi quang đến tòa nhà, và các kết nối nội bộ trong thiết bị thu truyền quang hỗ trợ công nghệ 40G, 100G và QSFP +.
Các đầu nối MTP được phân loại theo tiêu chuẩn IEC 61754-7 theo số lượng sợi, giới tính (nam / nữ) và cực (PC hoặc APC).0mm LSZH Fiber Patch Cord có kết nối MTP ở cả hai đầu và có sẵn trong số lượng sợi khác nhau bao gồm 12, 24, 48, 60, 72, 96 và 144 sợi.
Các ứng dụng chính
Được thiết kế đặc biệt cho kết nối trực tiếp quang học 40G QSFP + SR4, 40G QSFP + CSR4 và 100G QSFP28 SR4 trong môi trường trung tâm dữ liệu mật độ cao.
Tiêu chuẩn và thông số kỹ thuật công nghiệp
Tiêu chuẩn kết nối
- Đề xuất MPO đơn chế độ: EIA/TIA-604-5
- MPO Single Mode Housing: SM APC - Các kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
- MPO Single Mode Housing: SM APC - Các kết nối màu vàng + khởi động màu đen (MTP Super Low Loss)
- Đề xuất MPO Multimode: EIA/TIA-604-5
- Phù hợp với IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3 phù hợp
Thông số kỹ thuật hiệu suất quang học
Mất chèn (MPO) APC đơn chế độ:
Tiêu chuẩn: ≤0,75dB (tối đa), ≤0,50dB (thường)
Super Low: ≤0,35dB (tối đa), ≤0,20dB (thường)
Mở máy tính đa chế độ (MPO):
Tiêu chuẩn: ≤0,6dB (tối đa), ≤0,50dB (thường)
Super Low: ≤0,35dB (tối đa), ≤0,20dB (thường)
Loss Return (MPO) APC đơn chế độ:≥ 60dB
Loss Return (MPO) PC đa chế độ:≥25dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế:≤0,2dB
Thử nghiệm chèn kéo:500 lần, IL <0,5dB
Độ bền kéo:> 70N
Chu kỳ cắm:> 600
Nhiệt độ hoạt động:-40°C đến +85°C
Các đặc điểm chính
- Hiệu suất mất tích chèn thấp và mất mát trả lại cao
- Bộ kết nối đa sợi dựa trên MT với 4, 8, 12 và 24 kết thúc sợi
- Giải pháp tiêu diệt hàng loạt kinh tế
- Tối ưu hóa cho các ứng dụng single-mode và multimode mất mát thấp và mất mát tiêu chuẩn
- Có sẵn trong cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
- Các vỏ có mã màu để dễ dàng xác định loại sợi và loại sơn
- Khả năng lặp lại và trao đổi tuyệt vời
Ứng dụng chính
12F cáp dây chuyền thẳng MPO-LC / SC / FC / ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và các ứng dụng trung tâm dữ liệu mật độ cao.Tối ưu hóa cho môi trường trung tâm dữ liệu mật độ cao 10/40/100G.
- Môi trường trung tâm dữ liệu mật độ cao
- Việc triển khai sợi trong tòa nhà
- Các kết nối nội bộ trong thiết bị sợi quang
Tài liệu sản phẩm
Quy tắc đặt tên và xác nhận thứ tự
Bấm Pull Tab cho Senko MTP
MTP-MTP 12F Trunk Cable
Độ khoan dung chiều dài cáp
| Tổng chiều dài (L) bằng mét |
Khoan dung chiều dài bằng cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Phương pháp kết nối cực MTP
Ba phương pháp kết nối tiêu chuẩn đảm bảo cực MTP / MTP thích hợp cho truyền tín hiệu tối ưu.
Độ cực một mối liên hệ
Thiết kế khóa lên, khóa xuống duy trì sự sắp xếp vị trí sợi (vị trí 1 đến vị trí 1).
Kết nối cực B
Key up, thiết kế key up với polarity flip (vị trí 1 đến vị trí 12). Yêu cầu cáp vá A-B ở cả hai đầu.
Kết nối cực C
Khóa lên, thiết kế khóa xuống với đường chéo sợi bên trong (vị trí 1 đến vị trí 2).
Lưu ý:Loại cực được chỉ định trong các quy tắc đặt tên sản phẩm - cực A, cực B hoặc cực C.
