| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50 CHIẾC |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | không giới hạn |
| Độ bền: | <0,3dB thay đổi điển hình, 200 giao phối | khả năng hoán đổi cho nhau: | ≤0,2dB |
|---|---|---|---|
| Sức căng: | >70N | Thời gian cắm: | >600 |
| Nhiệt độ hoạt động (℃）: | -40 đến +85°C | ||
| Điểm nổi bật: | Máy đo tùy chỉnh Dây cáp quang MTP,Dây cáp quang LSZH MTP,Dây cáp quang MTP 12 sợi |
||
| mã Zion | Mô tả Si-ôn | |||||||

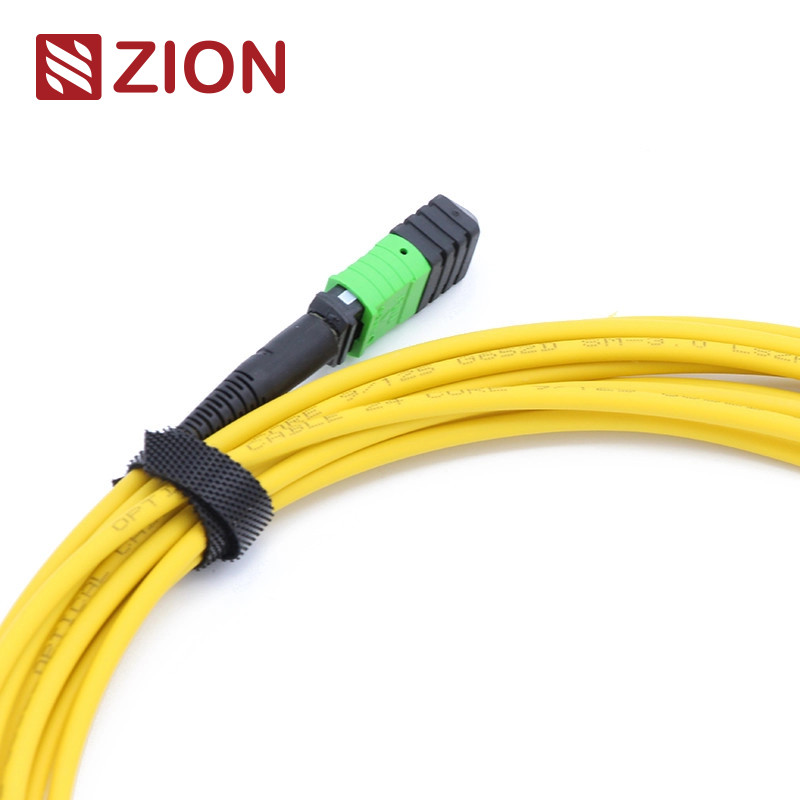

| ZCM2122HIA1X | MTP Female To MTP Female SM 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | |||||||
| Đầu nối MTP là một loại đầu nối cáp quang.MTP (Multi-Fiber Push On) là loại đầu nối cáp quang đa lõi.Hệ thống kết nối trước sợi mật độ cao MTP hiện chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, ứng dụng cáp quang cho tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị thu phát quang như thiết bị quang , 40G, 100G, QSFP+. | ||||||||
| Các loại đầu nối MTP được phân biệt theo quy định của IEC 61754-7: số lõi (số mảng), đầu đực (Male, Female), cực tính (PC hoặc APC). | ||||||||
| Dây vá sợi quang MTP-MTP 3.0mm LSZH.Cáp MTP Fiber Patch Cord được kết thúc bằng đầu nối MTP ở cả hai đầu.MTP Fiber Patch Cord kết nối các mô-đun MTP với nhau dưới dạng liên kết vĩnh viễn.Dây Patch Fiber có sẵn với 12, 24, 48,60,72, 96,144 sợi.Hỗ trợ tốc độ lên tới 10/40/100Gbps cho các giải pháp trung tâm dữ liệu.Chúng thường được sử dụng để kết nối các băng cassette, bảng điều khiển hoặc quạt ra MTP chắc chắn và để tạo điều kiện triển khai nhanh hệ thống cáp đường trục mật độ cao trong trung tâm dữ liệu và các môi trường cáp quang cao khác.Bên cạnh đó, MTP cũng cung cấp nhiều tính linh hoạt và tiện lợi khi bạn phải thay đổi kiểu trình kết nối trong bảng vá lỗi.Thay vì thay đổi đầu nối trên thân cáp, chỉ cần lắp một băng cassette mới với kiểu đầu nối mới ở phía đầu nối chéo của bảng vá lỗi. | ||||||||
| Dây vá sợi quang 12F MTP-MTP được thiết kế cho các kết nối trực tiếp quang học 40G QSFP+ SR4, 40G QSFP+ CSR4 và 100G QSFP28 SR4 và trung tâm dữ liệu mật độ cao. | ||||||||
Tiêu chuẩn công nghiệp của kết nối:
| Kết nối | Thẩm quyền giải quyết | Chi tiết nhà ở | ||||||
| MTP Chế độ đơn | EIA/TIA-604-5 | SM APC: Đầu nối màu xanh lá cây + khởi động màu đen (MTP mất tiêu chuẩn) SM APC: Đầu nối màu vàng + khởi động màu đen (MTP suy hao siêu thấp) |
||||||
| MTP đa chế độ | EIA/TIA-604-5 | OM1&OM2 PC: Đầu nối màu be + khởi động màu đen (MTP mất tiêu chuẩn) OM3&OM4 PC: Đầu nối Aqua+khởi động đen (MTP tiêu chuẩn và siêu thấp) PC OM3 & OM4: Đầu nối Heather Violet + khởi động màu đen (MTP mất tiêu chuẩn) |
||||||
| Đạt tiêu chuẩn IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Cáp có cấu trúc tuân thủ TIA-604-5(FOCIS5) trên mỗi TIA-568-C | ||||||||
| Tuân thủ kênh sợi quang 10G | ||||||||
| 40G và 100G IEEE 802.3 |
Thông số kỹ thuật quang học:
| Các mục cụ thể. | Chế độ đơn (APC được đánh bóng 8 độ) | Đa chế độ (đánh bóng phẳng PC) | ||||||
| mất chèn (MTP) (IEC 61300-3-34) |
mất tiêu chuẩn:≤0,75dB(tối đa), ≤0,50dB(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
mất tiêu chuẩn:≤0,6dB(tối đa), ≤0,50(Điển hình) Tổn thất siêu thấp:≤0,35dB(tối đa), ≤0,20dB(Điển hình) |
||||||
| Suy hao chèn (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0,3dB | ≤0,3dB | ||||||
| Mất mát trở lại (MTP) | ≥60dB(đánh bóng 8 độ) | ≥25dB | ||||||
| Mất mát trở lại (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| Độ bền | <0,3dB thay đổi điển hình, 200 giao phối | |||||||
| khả năng hoán đổi cho nhau | ≤0,2dB | |||||||
| Sức căng | >70N | |||||||
| Thời gian cắm | >600 | |||||||
| Nhiệt độ hoạt động (℃) | ·-40 đến + 85°C | |||||||
| Đặc trưng: | ||||||||
| Mất chèn thấp, mất mát trở lại cao | ||||||||
| Đầu nối đa sợi quang dựa trên MT, các cụm và đầu cuối của đầu nối sợi quang 4,8,12 và 24 | ||||||||
| Giải pháp kinh tế cho việc hủy sợi hàng loạt | ||||||||
| Được thiết kế cho các ứng dụng SM và MM suy hao thấp và suy hao tiêu chuẩn | ||||||||
| Có sẵn các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần | ||||||||
| Vỏ được mã hóa màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc loại đầu nối | ||||||||
| Tốt về độ lặp lại và khả năng trao đổi |
| Đăng kí: | ||||||||
| Tất cả các Trình kết nối MTP của OMC đều từ Senko/Nissin/Sumitomo.MTP Patch Cord là một loại cụm cáp mật độ cao thường được sử dụng trong ba lĩnh vực. | ||||||||
| Ứng dụng Data Center với môi trường có mật độ cao | ||||||||
| Cáp quang cho tòa nhà | ||||||||
| Ứng dụng đầu nối bên trong trong thiết bị sợi quang. |
Quy tắc đặt tên & Thông tin xác nhận đơn hàng:
Tab kéo đẩy cho Senko MTP
Bản vẽ cáp trung kế MTP-MTP 12F.
| Chiều dài tổng thể(L)(m) | chiều dài dung sai (cm) | |||||||
| 0<L<1 | +5/-0 | |||||||
| 1<L<10 | +10/-0 | |||||||
| 10<L<40 | +15/-0 | |||||||
| 40<L | '+0,5% x L/-0 | |||||||
Ba phương pháp kết nối giúp giữ đúng phân cực MTP/MTP
1. Kết nối cực A
| Phân cực Cáp MTP sử dụng thiết kế phím lên, phím xuống.Do đó, như thể hiện trong hình bên dưới, vị trí 1 của một đầu nối tương ứng với vị trí 1 của đầu nối khác.Không có đảo cực.Do đó, khi chúng tôi sử dụng cáp MTP phân cực A để kết nối, chúng tôi phải sử dụng cáp vá song công AB ở một đầu và cáp vá song công AA ở đầu kia.Vì trong liên kết này, Rx1 phải kết nối với Tx1.Nếu chúng ta không sử dụng cáp vá song công AA, theo nguyên tắc thiết kế của cáp MTP phân cực, sợi 1 có thể truyền đến sợi 1, nghĩa là Rx1 có thể truyền đến Rx1, điều này có thể gây ra lỗi. |
2. Kết nối cực B
| Cáp MTP phân cực B sử dụng thiết kế khóa lên, khóa lên.Do đó, như thể hiện trong hình bên dưới, vị trí 1 của một đầu nối tương ứng với vị trí 12 của một đầu nối khác.Do đó, khi chúng ta sử dụng cáp MTP phân cực B để kết nối, chúng ta nên sử dụng cáp vá song công AB ở cả hai đầu.Do thiết kế key up to key up giúp đảo cực làm cho sợi 1 truyền sang sợi 12 tức là Rx1 truyền đến Tx1. |
3. Kết nối cực C
| Giống như cáp MTP phân cực A, cáp MTP phân cực C cũng sử dụng thiết kế phím lên, phím xuống.Tuy nhiên, bên trong cáp có thiết kế sợi chéo, làm cho vị trí 1 của một đầu nối tương ứng với vị trí 2 của một đầu nối khác.Như thể hiện trong hình bên dưới, khi chúng ta sử dụng cáp MTP phân cực C để kết nối, chúng ta nên sử dụng cáp vá song công AB ở cả hai đầu.Do thiết kế sợi chéo giúp đảo cực làm cho sợi 1 truyền sang sợi 2 tức là Rx1 truyền đến Tx1. |
Lưu ý: Loại Polarity nằm trong các quy tắc đặt tên sau - Polarity A；Polarity B；Polarity C
CÁP TRUNK HOT của Zion Communication
| mã Zion | Mô tả Si-ôn | |||||||
| 7236001 | ZCM1122HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 12 sợi dây MPO Patch Meter tùy chỉnh | ||||||
| 7236002 | ZCM1152HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
| 7236003 | ZCM1127HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
| 7236004 | ZCM1157HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
| 7236005 | ZCM1128HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 12 sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
| 7236006 | ZCM1158HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Máy đo tùy chỉnh | ||||||
| 7236007 | ZCM2122HIA1X | MTP Female To MTP Female SM 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
| 7236008 | ZCM2152HIA1X | MTP Female To MTP Female SM 3.0mm LSZH 24 Sợi dây MTP Patch Meter tùy chỉnh | ||||||
| 7236009 | ZCM2127HLA1X | MTP Female To MTP Female OM3 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
| 7236010 | ZCM2157HLA1X | MTP Female To MTP Female OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
| 7236011 | ZCM2128HMA1X | MTP Female To MTP Female OM4 3.0mm LSZH 12 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
| 7236012 | ZCM2158HMA1X | MTP Female To MTP Female OM4 3.0mm LSZH 24 Sợi MTP Patch Cord Máy đo tùy chỉnh | ||||||
bao bì
| Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh. | ||||||||
OEM/ODM dịch vụ cho bạn
| 1. Màu cáp, chữ in, chất liệu vỏ cáp, màu đầu nối | ||||||||
| 2. Nhãn OEM, Vòng nhận dạng, nhãn của cáp,hộp, nhãn vận chuyển | ||||||||
| 3. Mức chất lượng khác nhau. |
