Dây nhảy MTP 24 sợi Cái sang Cái Singlemode 3.0mm LSZH
Dây nhảy MTP Cái sang MTP Cái SM 3.0mm LSZH 24 Sợi MTP Tùy chỉnh Mét
Mã và Mô tả Zion

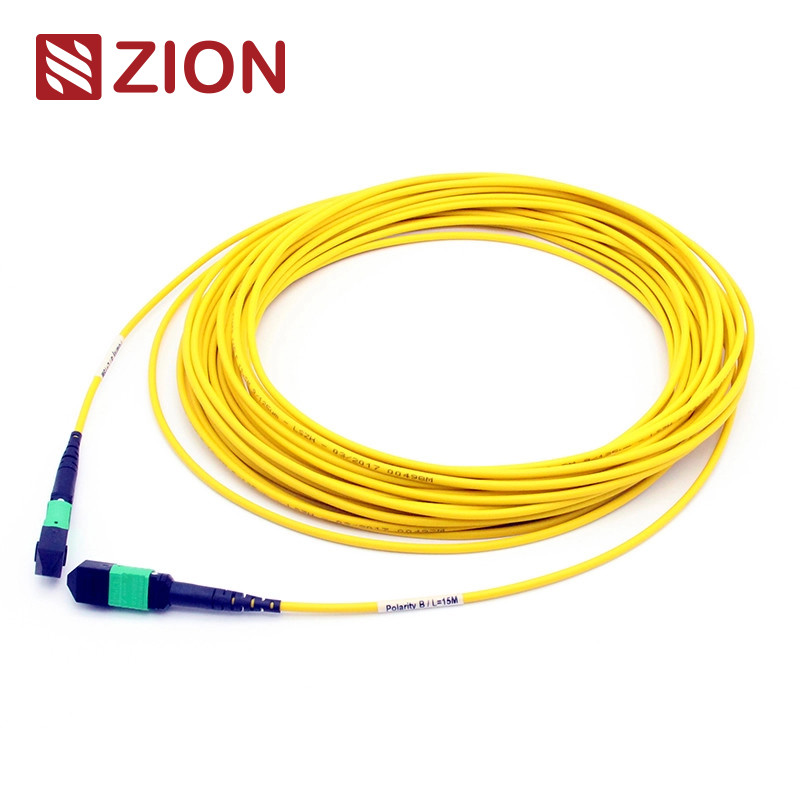

Mã Zion: ZCM2152HIA1X
Mô tả Zion: Dây nhảy MTP Cái sang MTP Cái SM 3.0mm LSZH 24 Sợi MTP Tùy chỉnh Mét
Đầu nối MPO là một loại đầu nối đẩy đa sợi được thiết kế cho các hệ thống kết nối trước sợi mật độ cao. Các đầu nối này chủ yếu được sử dụng trong môi trường trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà và các kết nối bên trong thiết bị thu phát quang hỗ trợ các công nghệ 40G, 100G và QSFP+.
Các loại đầu nối MTP được phân loại theo quy định IEC 61754-7 dựa trên số lõi, giới tính (Đực/Cái) và phân cực (PC hoặc APC).
Dây nhảy sợi quang MTP-MTP 3.0mm LSZH này có đầu nối MTP ở cả hai đầu và có sẵn với 12, 24, 48, 60, 72, 96 hoặc 144 sợi. Nó hỗ trợ tốc độ lên đến 10/40/100Gbps cho các giải pháp trung tâm dữ liệu và lý tưởng để kết nối các hộp mực, bảng điều khiển hoặc quạt MTP chắc chắn. Dây nhảy tạo điều kiện triển khai nhanh chóng cáp xương sống mật độ cao trong các trung tâm dữ liệu và các môi trường sợi quang khác.
Dây nhảy sợi quang 24F MTP-MTP được thiết kế đặc biệt cho các ứng dụng trung tâm dữ liệu mật độ cao và hỗ trợ kết nối trực tiếp quang học 100G QSFP28 SR4.
Tiêu chuẩn công nghiệp về đầu nối
Tham chiếu Singlemode MPO: EIA/TIA-604-5
Chi tiết vỏ Singlemode MPO: SM APC: Đầu nối màu xanh lá cây + ủng màu đen (MTP tổn thất tiêu chuẩn); SM APC: Đầu nối màu vàng + ủng màu đen (MTP tổn thất siêu thấp)
Tham chiếu Multimode MPO: EIA/TIA-604-5
Chi tiết vỏ Multimode MPO: OM1&OM2 PC: Đầu nối màu be + ủng màu đen (MTP tổn thất tiêu chuẩn); OM3&OM4 PC: Đầu nối màu xanh ngọc lam + ủng màu đen (MTP tổn thất tiêu chuẩn & siêu thấp); OM3&OM4 PC: Đầu nối màu tím hoa cà + ủng màu đen (MTP tổn thất tiêu chuẩn)
- Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) tuân thủ hệ thống cáp có cấu trúc theo TIA-568-C
- Tuân thủ Kênh sợi quang 10G
- 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
Tổn thất chèn (MPO)(IEC 61300-3-34) Singlemode (APC được đánh bóng 8 độ): Tổn thất tiêu chuẩn: ≤0.75dB(tối đa), ≤0.50dB(Điển hình); Tổn thất siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)
Tổn thất chèn (MPO)(IEC 61300-3-34) Multimode (PC đánh bóng phẳng): Tổn thất tiêu chuẩn: ≤0.6dB(tối đa), ≤0.50(Điển hình); Tổn thất siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)
Tổn thất chèn (LC/SC/FC/ST)(IEC 61300-3-6) Chế độ đơn (APC được đánh bóng 8 độ): ≤0.3dB
Tổn thất chèn (LC/SC/FC/ST)(IEC 61300-3-6) Multimode (PC đánh bóng phẳng): ≤0.3dB
Tổn thất phản hồi (MPO) Singlemode (APC được đánh bóng 8 độ): ≥60dB (đánh bóng 8 độ)
Tổn thất phản hồi (MPO) Multimode (PC đánh bóng phẳng): ≥25dB
Tổn thất phản hồi (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Tổn thất phản hồi (LC/SC/FC/ST): ≥35dB
Độ bền: <0.3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế: ≤0.2dB
Kiểm tra chèn-kéo: 500 lần, IL＜0.5dB
Độ bền kéo: >70N
Số lần cắm: >600
Nhiệt độ hoạt động Singlemode (APC): -40°C đến +85°C
Tính năng
- Tổn thất chèn thấp, tổn thất phản hồi cao
- Đầu nối đa sợi dựa trên MT, các đầu nối và cụm 4,8,12 và 24 sợi
- Giải pháp kinh tế để chấm dứt hàng loạt sợi quang
- Được thiết kế cho các ứng dụng SM và MM tổn thất thấp và tổn thất tiêu chuẩn
- Các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần có sẵn
- Vỏ được mã hóa màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc cấp đầu nối
- Tốt về khả năng lặp lại và khả năng trao đổi
Ứng dụng
Dây nhảy 24F MTP-MTP này được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G. Nó được thiết kế cho các kết nối trực tiếp quang học 100G QSFP28 SR4 và môi trường trung tâm dữ liệu mật độ cao.
Tất cả các đầu nối MPO của OMC đều có nguồn gốc từ Senko/Nissin/Sumitomo. Cáp nhảy sợi quang MPO là các cụm cáp mật độ cao được sử dụng trong ba lĩnh vực chính:
- Các ứng dụng trung tâm dữ liệu với môi trường mật độ cao
- Cài đặt sợi đến tòa nhà
- Các ứng dụng đầu nối bên trong trong thiết bị sợi quang
Quy tắc đặt tên & Thông tin xác nhận đơn hàng
Tab kéo đẩy cho Senko MTP
Bản vẽ cáp Trunk MTP-MTP 24F
| Tổng chiều dài (L)(m) |
Chiều dài dung sai (cm) |
| 0+5/-0 |
| 1+10/-0 |
| 10+15/-0 |
| 40'+0.5% x L/-0 |
Ba Phương pháp Kết nối Giúp Giữ Đúng Phân cực MTP/MTP
Giải pháp phân cực Base-24
Để đáp ứng nhu cầu băng thông ngày càng tăng, cáp MTP/MPO 24 sợi được giới thiệu để tạo điều kiện cho việc di chuyển sang mạng 100G. Các cáp này tăng gấp đôi mật độ của cáp 12 sợi trong cùng một diện tích, giảm số lượng sợi, giảm thiểu các đường dẫn cáp và cải thiện luồng không khí. Việc duy trì phân cực của cáp MTP/MPO base-24 phức tạp hơn và OMC khuyến nghị cáp trunk MTP/MPO Loại A (khóa-lên-khóa-xuống). Với các hộp mực Loại A và Loại AF của chúng tôi, cáp vá A-to-A không còn cần thiết nữa.
Cáp Trunk nóng của Zion Communication
7236001 ZCM1122HIA1: MPO Cái sang MPO Cái SM 3.0mm LSZH 12 Sợi Dây nhảy MPO Tùy chỉnh Mét
7236002 ZCM1152HIA1: MPO Cái sang MPO Cái SM 3.0mm LSZH 24 Sợi Dây nhảy MPO Tùy chỉnh Mét
7236003 ZCM1127HLA1: MPO Cái sang MPO Cái OM3 3.0mm LSZH 12 Sợi Dây nhảy MPO Tùy chỉnh Mét
7236004 ZCM1157HLA1: MPO Cái sang MPO Cái OM3 3.0mm LSZH 24 Sợi Dây nhảy MPO Tùy chỉnh Mét
7236005 ZCM1128HMA1: MPO Cái sang MPO Cái OM4 3.0mm LSZH 12 Sợi Dây nhảy MPO Tùy chỉnh Mét
7236006 ZCM1158HMA1: MPO Cái sang MPO Cái OM4 3.0mm LSZH 24 Sợi Dây nhảy MPO Tùy chỉnh Mét
7236007 ZCM2122HIA1: MTP Cái sang MTP Cái SM 3.0mm LSZH 12 Sợi Dây nhảy MTP Tùy chỉnh Mét
7236008 ZCM2152HIA1: MTP Cái sang MTP Cái SM 3.0mm LSZH 24 Sợi Dây nhảy MTP Tùy chỉnh Mét
7236009 ZCM2127HLA1: MTP Cái sang MTP Cái OM3 3.0mm LSZH 12 Sợi Dây nhảy MTP Tùy chỉnh Mét
7236010 ZCM2157HLA1: MTP Cái sang MTP Cái OM3 3.0mm LSZH 24 Sợi Dây nhảy MTP Tùy chỉnh Mét
7236011 ZCM2128HMA1: MTP Cái sang MTP Cái OM4 3.0mm LSZH 12 Sợi Dây nhảy MTP Tùy chỉnh Mét
7236012 ZCM2158HMA1: MTP Cái sang MTP Cái OM4 3.0mm LSZH 24 Sợi Dây nhảy MTP Tùy chỉnh Mét
Đóng gói
Gói cáp quang này được thiết kế để dễ dàng xử lý và bảo vệ tối ưu. Kích thước thùng carton tiêu chuẩn bao gồm 34×22×15 cm, 44×34×24 cm và 54×39×34 cm. Việc lựa chọn thùng carton phụ thuộc vào số lượng đặt hàng. Các tùy chọn đóng gói tùy chỉnh có sẵn.
