MTP nữ đến MTP nữ OM3 3.0mm LSZH 12 sợi MTP Patch Cord Custom Meter
Mã và mô tả của Zion
Mã Zion: ZCM2122HIA1X
Mô tả về Zion: MTP nữ đến MTP nữ SM 3.0mm LSZH 12 Sợi MTP Patch Cord Custom Meter
Kết nối MPO là một loại kết nối sợi. MPO (Multi-Fiber Push On) là một loại kết nối sợi đa lõi.Hệ thống kết nối trước sợi MPO mật độ cao hiện nay chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, việc áp dụng sợi quang vào tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị máy thu quang như thiết bị quang, 40G, 100G, QSFP +.
Các loại đầu nối MTP được phân biệt theo quy định IEC 61754-7: số lõi (số mảng), đầu nam (Nam, nữ), cực (PC hoặc APC).

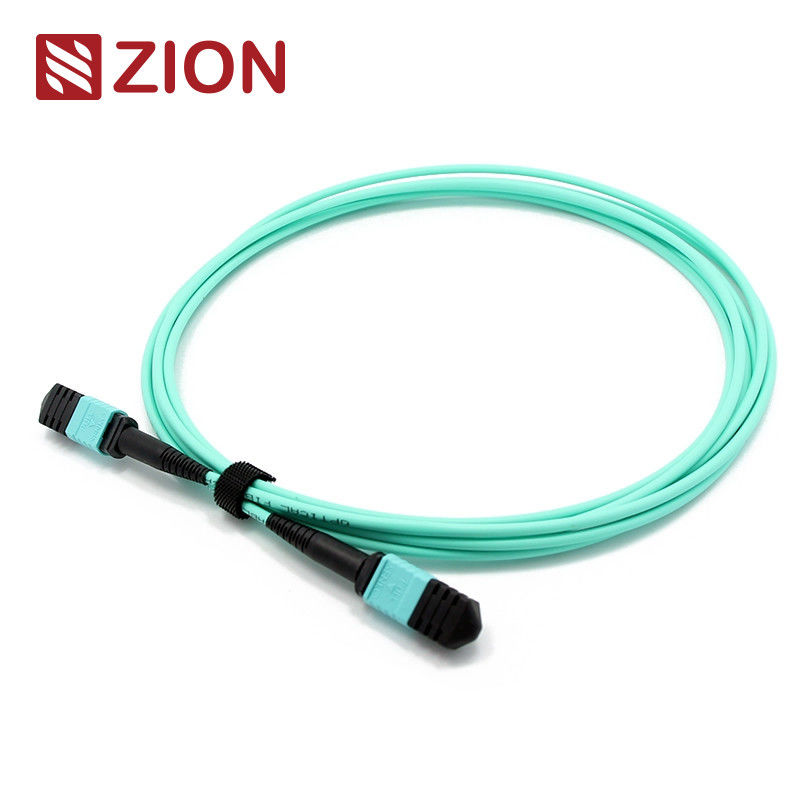

MTP-MTP 3.0mm LSZH Fiber Patch Cord. Cáp MTP Fiber Patch Cord được kết thúc bằng đầu nối MTP ở cả hai đầu.Các dây buộc sợi có sẵn với 12, 24, 48,607296,144fibers. Hỗ trợ tốc độ lên đến 10/40/100Gbps các giải pháp trung tâm dữ liệu. Chúng thường được áp dụng để kết nối với nhau các băng cassette, bảng điều khiển hoặc fan-out MTP chắc chắn,và tạo thuận lợi cho việc triển khai nhanh chóng cáp xương sống mật độ cao trong các trung tâm dữ liệu và các môi trường sợi cao khácNgoài ra, MTP cũng cung cấp nhiều tính linh hoạt và tiện lợi một khi bạn phải thay đổi kiểu kết nối trong các tấm vá.chỉ cài đặt một băng cassette mới với các kiểu kết nối mới trên mặt kết nối chéo của bảng điều khiển vá.
12F MTP-MTP Fiber Patch Cord được thiết kế cho 40G QSFP + SR4, 40G QSFP + CSR4 và 100G QSFP28 SR4 kết nối trực tiếp quang học và trung tâm dữ liệu mật độ cao.
Bộ kết nối tiêu chuẩn công nghiệp
MPO đơn chế độGhi chú:EIA/TIA-604-5
MPO đơn chế độChi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
MPO MultimodeGhi chú:EIA/TIA-604-5
MPO MultimodeChi tiết nhà ở:OM1&OM2 PC: Kết nối màu beige + giày đen (MTP mất mát tiêu chuẩn)
OM3&OM4 PC: Aqua connectors+black boot (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MTP mất mát tiêu chuẩn)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
Mất nhập (MPO) ((IEC 61300-3-34)Chế độ đơn (APC)8 độ đánh bóng):Mất tiêu chuẩn:≤0.75dB ((max), ≤0.50dB ((thường); Mất rất thấp:≤ 0,35dB (tối đa), ≤ 0,20dB (thường)
Mất tích nhập (MPO) (IEC 61300-3-34)Multimode (PC)Sơn phẳng):Mất tiêu chuẩn:≤0.6dB (tối đa), ≤0.50 (thường); Mất rất thấp:≤0,35dB (tối đa), ≤0,20dB (thường)
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Chế độ đơn (APC 8 độ đánh bóng):≤ 0,3dB
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3dB
Lợi nhuận lỗ (MPO)Chế độ đơn (APC)8 độ đánh bóng):≥ 60dB(8 độ đánh bóng)
Lợi nhuận lỗ (MPO)Multimode (PC)Sơn phẳng):≥25dB
Lợi nhuận lỗ (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Lợi nhuận lỗ (LC/SC/FC/ST):≥35dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế: ≤0,2dB
Thử nghiệm chèn kéo: 500 lần, IL<0.5dB
Độ bền kéo:> 70N
Thời gian cắm:> 600
Nhiệt độ hoạt độngChế độ đơn (APC):-40°C đến +85°C
Đặc điểm
- Mất ít chèn, mất nhiều lợi nhuận
- MT dựa trên Multi-fiber Connector, 4,8,12 và 24 kết thúc kết nối sợi và tập hợp
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần có sẵn
- Các vỏ có mã màu có sẵn để phân biệt loại sợi, loại sơn và/hoặc chất lượng kết nối
- Tốt về khả năng lặp lại và trao đổi
Ứng dụng
12F MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và trung tâm dữ liệu mật độ cao. Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
Tất cả các bộ kết nối MPO của OMC đều đến từ Senko / Nissin / Sumitomo.
- Ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
- Sợi quang đến tòa nhà
- Ứng dụng kết nối nội bộ trong thiết bị sợi.
Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:
Nhấn Pull Tab cho Senko MTP
MTP-MTP 12F Trunk cable drawing.
| Tổng chiều dài ((L)) ((m)) |
chiều dài dung sai ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| + 0,5% x L/-0 |
|
Ba phương pháp kết nối giúp duy trì độ cực MTP/MTP chính xác
1. Polarity A kết nối
Cáp MTP sử dụng thiết kế phím lên, phím xuống.
Vì vậy, khi chúng ta sử dụng cáp A MTP cho kết nối, chúng ta sẽ có một cáp A MTP để kết nối.chúng ta phải sử dụng A-B cáp đệm duplex ở một đầu và A-A cáp đệm duplex ở đầu kia. Vì trong liên kết này, Rx1 phải kết nối với Tx1. Nếu chúng ta không sử dụng cáp vá A-A duplex, theo nguyên tắc thiết kế của cực A MTP cáp, sợi 1 có thể truyền đến sợi 1,nghĩa là Rx1 có thể truyền đến Rx1, có thể gây ra lỗi.
2Kết nối cực B.
Các cáp MTP cực B sử dụng thiết kế key up, key up. Do đó, như được hiển thị trong hình dưới đây, vị trí 1 của một đầu nối tương ứng với vị trí 12 của một đầu nối khác. Do đó,khi chúng ta sử dụng cáp MTP cực B cho kết nối, chúng ta nên sử dụng một A-B cáp đệm duplex ở cả hai đầu. kể từ khi thiết kế chìa khóa lên để chìa khóa lên giúp đảo chiều cực, làm cho sợi 1 truyền đến sợi 12, đó là Rx1 truyền đến Tx1.
3Kết nối cực C.
Giống như các cáp MTP cực A, các cáp MTP cực C cũng sử dụng thiết kế chìa khóa lên, chìa khóa xuống.làm cho vị trí 1 của một đầu nối tương ứng với vị trí 2 của
Như thể hiện trong hình dưới đây, khi chúng ta sử dụng cáp MTP cực C để kết nối, chúng ta nên sử dụng cáp đệm A-B ở cả hai đầu.Kể từ khi thiết kế sợi chéo giúp để đảo ngược cực, mà làm cho sợi 1 truyền đến sợi 2, đó là Rx1 truyền đến Tx1.
Lưu ý: Loại Polarity là trong các quy tắc đặt tên sau đây-Polarity A;Polarity B;Polarity C
Cáp thân nóng của Zion Communication
7236001 ZCM1122HIA1: MPO Phụ nữ sang MPO Phụ nữ SM 3.0mm LSZH 12 Sợi MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO Phụ nữ sang MPO Phụ nữ SM 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meter
7236003 ZCM1127HLA1: MPO Phụ nữ sang MPO Phụ nữ OM3 3.0mm LSZH 12 Sợi MPO Patch Cord Custom Meter
7236004 ZCM1157HLA1: MPO Phụ nữ sang MPO Phụ nữ OM3 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meter
7236005 ZCM1128HMA1: MPO nữ đến MPO nữ OM4 3.0mm LSZH 12 sợi MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO Phụ nữ sang MPO Phụ nữ OM4 3.0mm LSZH 24 Sợi MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP Phụ nữ đến MTP Phụ nữ SM 3.0mm LSZH 12 Sợi MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP Phụ nữ đến MTP Phụ nữ SM 3.0mm LSZH 24 Sợi MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP Phụ nữ sang MTP Phụ nữ OM3 3.0mm LSZH 12 Sợi MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP Phụ nữ đến MTP Phụ nữ OM3 3.0mm LSZH 24 Sợi MTP Patch Cord Custom Meters
7236011 ZCM2128HMA1: MTP Phụ nữ đến MTP Phụ nữ OM4 3.0mm LSZH 12 Sợi MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP Phụ nữ đến MTP Phụ nữ OM4 3.0mm LSZH 24 Sợi MTP Patch Cord Custom Meters
Bao bì
Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.
Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Bao bì có thể được tùy chỉnh.
Dịch vụ OEM / ODM cho bạn
- Màu cáp, chữ in, vật liệu của áo khoác cáp, màu của đầu nối
- Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp,hộp, dấu hiệu vận chuyển
- Chất lượng khác nhau.
