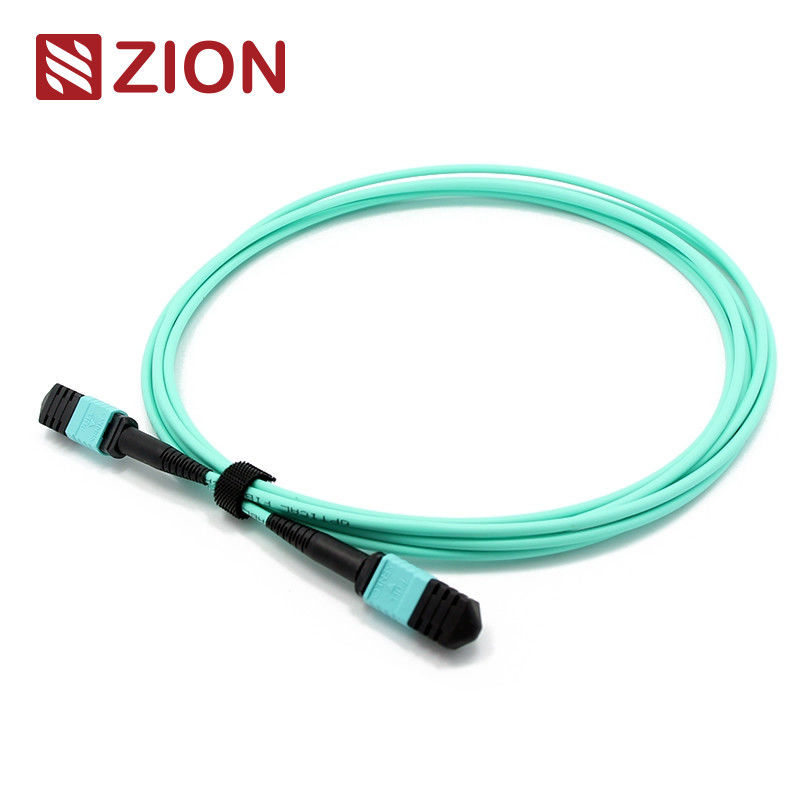

12 sợi MTP Phụ nữ đến MTP Phụ nữ OM3 3.0mm LSZH MTP Patch Cord
MTP hiệu suất cao Phụ nữ đến MTP Phụ nữ OM3 3.0mm LSZH 12 Sợi MTP Patch Cord có sẵn trong chiều dài tùy chỉnh cho trung tâm dữ liệu và các ứng dụng sợi mật độ cao.
Nhãn hiệu sản phẩm
Mã Zion: ZCM2122HIA1X
Mô tả Zion: MTP nữ đến MTP nữ SM 3.0mm LSZH 12 sợi MTP Patch Cord Custom Meters
Tổng quan sản phẩm
Kết nối MTP là một loại kết nối đẩy nhiều sợi được thiết kế cho các ứng dụng sợi quang mật độ cao.Hệ thống kết nối trước sợi MTP mật độ cao chủ yếu được sử dụng trong môi trường trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà, và kết nối nội bộ trong thiết bị truyền thu quang hỗ trợ công nghệ 40G, 100G và QSFP +.
Các loại đầu nối MTP được phân biệt theo các quy định IEC 61754-7 dựa trên số lượng lõi, giới tính (nam / nữ) và cực (PC hoặc APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord này kết nối các mô-đun MTP với nhau như một liên kết vĩnh viễn, hỗ trợ tốc độ lên đến 10/40/100Gbps các giải pháp trung tâm dữ liệu.hoặc 144 sợi, các cáp này tạo điều kiện cho việc triển khai nhanh chóng cáp xương sống mật độ cao trong các trung tâm dữ liệu và các môi trường sợi cao khác.
12F MTP-MTP Fiber Patch Cord được thiết kế đặc biệt cho kết nối trực tiếp quang học 40G QSFP + SR4, 40G QSFP + CSR4 và 100G QSFP28 SR4.
Tiêu chuẩn công nghiệp
MPO đơn chế độ
Ghi chú: EIA/TIA-604-5
Thông tin chi tiết về nhà: SM APC: Các kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
MPO Multimode
Ghi chú: EIA/TIA-604-5
Thông tin chi tiết về nhà: OM1&OM2 PC: Kết nối màu beige + giày đen
OM3&OM4 PC: Kết nối Aqua + giày đen
OM3&OM4 PC: Heather Violet kết nối + giày đen
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
Mất nhập (MPO) ((IEC 61300-3-34)
Chế độ đơn (APC 8 độ đánh bóng): Mất tiêu chuẩn: ≤0.75dB ((max), ≤0.50dB ((thường); Mất siêu thấp: ≤0.35dB ((max), ≤0.20dB ((thường)
Multimode (PC Flat polish): Mất tiêu chuẩn: ≤0.6dB ((max), ≤0.50 ((thường); Mất siêu thấp: ≤0.35dB ((max), ≤0.20dB ((thường)
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)
Chế độ đơn (APC 8 độ đánh bóng): ≤0.3dB
Multimode (PC Flat Polish): ≤0.3dB
Lợi nhuận lỗ (MPO)
Chế độ đơn (APC 8 độ đánh bóng): ≥60dB
Multimode (PC Flat Polish): ≥ 25dB
Các thông số kỹ thuật bổ sung
- Độ bền: <0,3dB thay đổi điển hình (200 lần giao phối)
- Khả năng hoán đổi: ≤ 0,2dB
- Thử nghiệm kéo-nhét: 500 lần, IL<0,5dB
- Độ bền kéo: > 70N
- Thời gian cắm: >600
- Nhiệt độ hoạt động: -40 °C đến +85 °C
Các đặc điểm chính
- Mất thấp khi chèn, mất lợi nhuận cao
- MT dựa trên Multi-fiber Connector, 4,8, 12 và 24 kết thúc kết nối sợi
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
- Các vỏ có mã màu để dễ dàng xác định loại sợi
- Khả năng lặp lại và trao đổi tuyệt vời
Ứng dụng
12F MPO-LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và trung tâm dữ liệu mật độ cao. Được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
Tất cả các bộ kết nối MPO của OMC đều đến từ Senko / Nissin / Sumitomo.
- Môi trường trung tâm dữ liệu mật độ cao
- Thiết bị truyền sợi trong tòa nhà
- Ứng dụng kết nối nội bộ trong thiết bị sợi
Các thông số kỹ thuật về độ khoan dung chiều dài
| Tổng chiều dài (L) ((m) |
Độ khoan dung chiều dài (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Sản phẩm liên quan
ZCM1122HIA1: MPO Phụ nữ sang MPO Phụ nữ SM 3.0mm LSZH 12 Sợi MPO Patch Cord
ZCM1152HIA1: MPO Phụ nữ sang MPO Phụ nữ SM 3.0mm LSZH 24 Sợi MPO Patch Cord
ZCM1127HLA1: MPO Phụ nữ sang MPO Phụ nữ OM3 3.0mm LSZH 12 Sợi MPO Patch Cord
ZCM1157HLA1: MPO Phụ nữ sang MPO Phụ nữ OM3 3.0mm LSZH 24 Sợi MPO Patch Cord
ZCM1128HMA1: MPO nữ đến MPO nữ OM4 3.0mm LSZH 12 sợi dây đệm MPO
ZCM1158HMA1: MPO nữ đến MPO nữ OM4 3,0mm LSZH 24 sợi dây đệm MPO
Bao bì & Tùy chỉnh
Bao bì tiêu chuẩn bao gồm các cáp quang sợi được bảo vệ tốt với nhãn và đánh dấu OMC. Kích thước hộp có sẵn: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. Bao bì tùy chỉnh có sẵn theo yêu cầu.
Dịch vụ OEM/ODM có sẵn bao gồm:
- Màu sắc cáp tùy chỉnh, in ấn và vật liệu áo khoác
- Nhãn hiệu OEM, vòng nhận dạng và nhãn cáp
