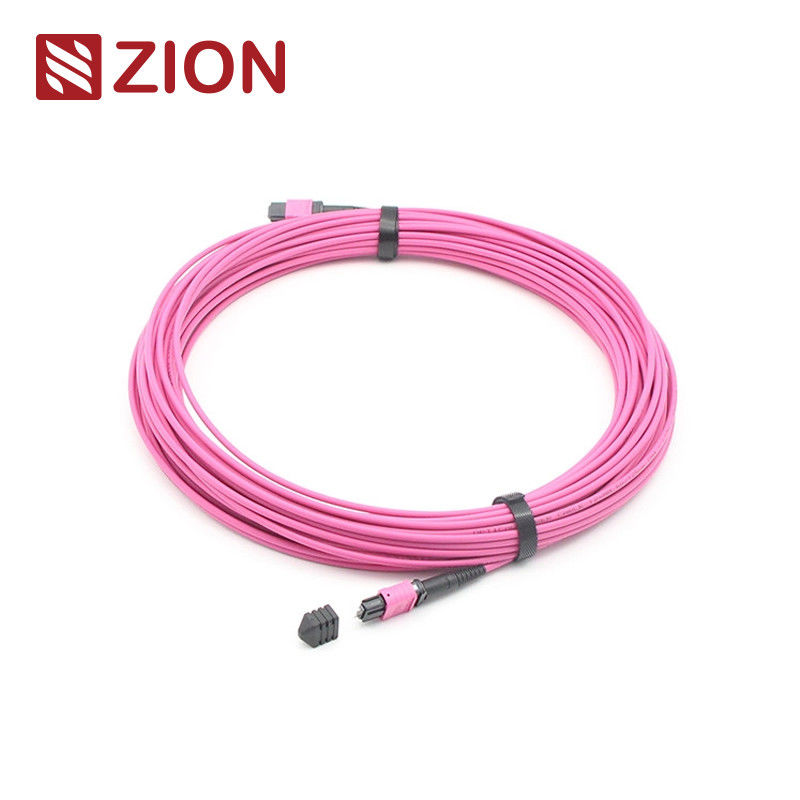

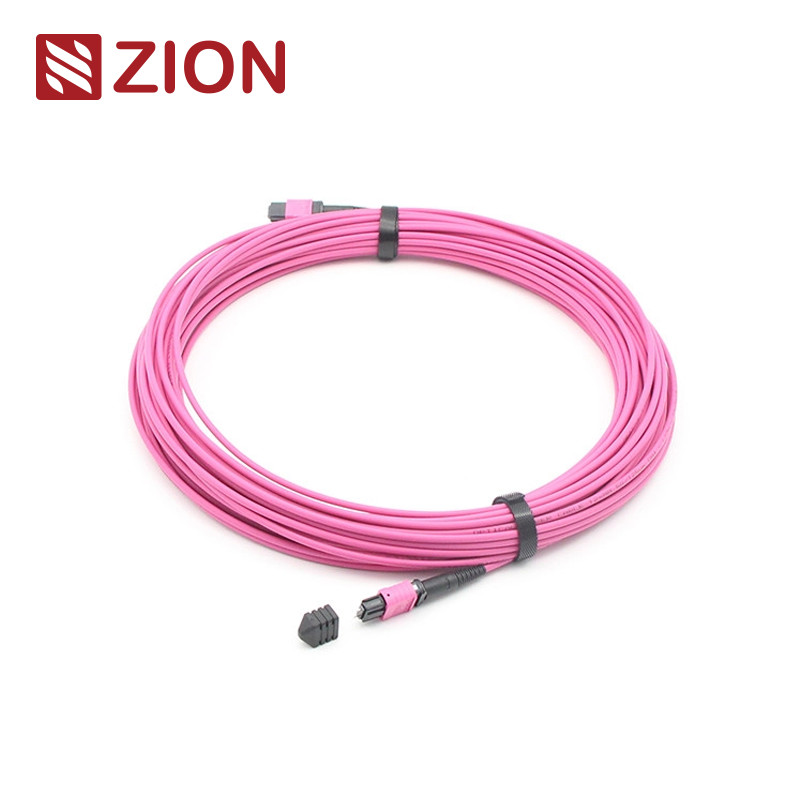

Dây nhảy MTP Female sang MTP Female OM4 3.0mm LSZH 12 sợi
Mã Zion: ZCM2128HMA1X
Mô tả: Dây nhảy MTP Female sang MTP Female OM4 3.0mm LSZH 12 sợi Tùy chỉnh theo mét
Đầu nối MTP là đầu nối đa sợi mật độ cao được thiết kế để kết nối quang hiệu quả trong các môi trường đòi hỏi khắt khe. Là một đầu nối MPO (Multi-Fiber Push On) chuyên dụng, nó cho phép triển khai nhanh chóng trong các trung tâm dữ liệu, các ứng dụng cáp quang đến tòa nhà và các kết nối bên trong thiết bị thu phát quang hỗ trợ các công nghệ 40G, 100G và QSFP+.
Tổng quan sản phẩm
Dây nhảy quang MTP-MTP 3.0mm LSZH này có đầu nối MTP ở cả hai đầu, được thiết kế để kết nối các mô-đun MTP dưới dạng liên kết vĩnh viễn. Có sẵn với nhiều số lượng sợi khác nhau bao gồm 12, 24, 48, 60, 72, 96 và 144 sợi, các dây nhảy này hỗ trợ tốc độ lên đến 10/40/100Gbps cho các giải pháp trung tâm dữ liệu.
Dây nhảy quang MTP-MTP 12 sợi được thiết kế đặc biệt cho các kết nối trực tiếp quang học 40G QSFP+ SR4, 40G QSFP+ CSR4 và 100G QSFP28 SR4 trong môi trường trung tâm dữ liệu mật độ cao.
Tiêu chuẩn công nghiệp
MPO Singlemode
Tham khảo: EIA/TIA-604-5
Chi tiết vỏ: SM APC: Đầu nối màu xanh lục + ống bọc màu đen (MTP tổn hao tiêu chuẩn)
SM APC: Đầu nối màu vàng + ống bọc màu đen (MTP tổn hao siêu thấp)
MPO Multimode
Tham khảo: EIA/TIA-604-5
Chi tiết vỏ:
OM1&OM2 PC: Đầu nối màu be + ống bọc màu đen (MTP tổn hao tiêu chuẩn)
OM3&OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc màu đen (MTP tổn hao tiêu chuẩn & siêu thấp)
OM3&OM4 PC: Đầu nối màu tím hoa cà + ống bọc màu đen (MTP tổn hao tiêu chuẩn)
- Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) tuân thủ Hệ thống cáp theo TIA-568-C
- Tuân thủ 10G Fiber Channel
- 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
Tổn hao chèn (MPO)(IEC 61300-3-34) Singlemode (APC được đánh bóng 8 độ):
Tổn hao tiêu chuẩn: ≤0.75dB(tối đa), ≤0.50dB(Điển hình)
Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)
Tổn hao chèn (MPO)(IEC 61300-3-34) Multimode (PC đánh bóng phẳng):
Tổn hao tiêu chuẩn: ≤0.6dB(tối đa), ≤0.50(Điển hình)
Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)
Tổn hao phản xạ (MPO) Singlemode (APC được đánh bóng 8 độ):
≥60dB(đánh bóng 8 độ)
Tổn hao phản xạ (MPO) Multimode (PC đánh bóng phẳng):
≥25dB
Đặc tính hiệu suất:
Độ bền:<0.3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế: ≤0.2dB
Kiểm tra cắm-kéo: 500 lần, IL＜0.5dB
Độ bền kéo: >70N
Số lần cắm: >600
Nhiệt độ hoạt động Singlemode (APC): -40°C đến +85°C
Các tính năng chính
- Tổn hao chèn thấp, tổn hao phản xạ cao
- Đầu nối đa sợi dựa trên MT, các cụm và đầu nối sợi 4,8,12 và 24
- Giải pháp kinh tế để chấm dứt hàng loạt sợi
- Được thiết kế cho các ứng dụng SM và MM tổn hao thấp và tổn hao tiêu chuẩn
- Các tùy chọn cáp tròn, cáp hình bầu dục và ruy băng trần có sẵn
- Vỏ bọc được mã hóa màu có sẵn để phân biệt loại sợi, loại đánh bóng và/hoặc cấp đầu nối
- Tốt về khả năng lặp lại và khả năng trao đổi
Ứng dụng
Cáp dây nịt thẳng 12F MPO-LC/SC/FC/ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và các ứng dụng trung tâm dữ liệu mật độ cao. Được tối ưu hóa cho môi trường trung tâm dữ liệu mật độ cao 10/40/100G.
- Các ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
- Cài đặt cáp quang đến tòa nhà
- Các ứng dụng đầu nối bên trong trong thiết bị sợi quang
Thông số kỹ thuật dung sai chiều dài
| Tổng chiều dài (L)(m) |
Dung sai chiều dài (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Thông tin đóng gói
Cáp quang này có bao bì dễ xử lý, được bảo vệ tốt với nhãn và dấu hiệu mặc định của OMC. Kích thước thùng carton tiêu chuẩn bao gồm 34*22*15 cm, 44*34*24 cm và 54*39*34 cm, với lựa chọn dựa trên yêu cầu số lượng. Các tùy chọn đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
- Màu cáp, từ in, vật liệu vỏ cáp, màu đầu nối
- Nhãn OEM, Vòng nhận dạng, nhãn cáp, hộp, dấu hiệu vận chuyển
- Các mức chất lượng khác nhau có sẵn
