Đường kính sợi: | 9/125um | Mất chèn: | SM(G657A1)<1.0dB |
---|---|---|---|
mất mát trở lại: | SM>50dB | Chèn-kéo Kiểm tra: | 500 lần, IL<0,5dB |
Nhiệt độ hoạt động (℃): | -40℃~ +80℃ |
mã Zion | Mô tả Si-ôn | |||||||
ZCM1111HXA1 | Mô-đun / Cáp Loopback sợi quang 8F MPO SM | |||||||
Vòng lặp MPO chứa đường nhảy vòng sau MPO trong LOOPBACK và đặt cả hai đầu của sợi quang vào đầu nối MPO để đạt được đường dẫn ánh sáng trong cùng một đầu nối.Khả năng phóng và độ nhạy nhận của thiết bị, đặc biệt là trong giao tiếp mạng 40/100G, có thể xác định các hiện tượng tiềm ẩn khác nhau bằng cách trả lại tín hiệu để đạt được thử nghiệm và đánh giá hiệu quả một thành phần hoặc giao diện trên mạng cáp quang. | ||||||||
Có nhiều cấu hình của mạch sợi quang, có thể chứa đầu nối MPO 8 lõi, 12 lõi và 24 lõi và một số cấu hình sợi quang để thích ứng với cổng trong thử nghiệm. Mô-đun Loopback sợi MPO 8F cho phép xác minh và kiểm tra bộ thu phát có giao diện MPO – thiết bị 40GBASE-SR4/CSR4 QSFP+.Mô-đun 12F MPO Fiber Loopback cho phép xác minh và thử nghiệm các bộ thu phát có giao diện MPO – thiết bị 40GBASESR4 QSFP+ hoặc 100GBASE-SR4.Mô-đun Loopback sợi quang 24F MPO cho phép xác minh và thử nghiệm các bộ thu phát có giao diện MPO – thiết bị 100GBASESR10 CXP/CFP. | ||||||||
Các mô-đun MPO Loopback cung cấp tín hiệu lặp để kiểm tra các chức năng truyền và nhận.Nó được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang học song song 40 và 100G.Vòng lặp được xây dựng để liên kết các vị trí Bộ thu phát (TX) và Bộ thu (RX) của giao diện bộ thu phát MPO.Các vòng lặp MPO có thể tạo điều kiện thuận lợi và tăng tốc độ kiểm tra IL của các phân đoạn mạng quang bằng cách kết nối chúng với các dây dẫn bản vá/trung kế MPO. | ||||||||
OMC cung cấp một dòng lắp ráp vòng lặp sợi quang MPO để thử nghiệm và thử nghiệm các thành phần và hệ thống mạng MPO.Các MPO Loopback Assemblies này được sử dụng để kiểm tra hiệu quả khả năng của máy phát và độ nhạy của máy thu của thiết bị mạng, đặc biệt đối với các yêu cầu về viễn thông và datacom.Chúng được đóng gói trong một vỏ bọc nhỏ gọn để có mật độ cao nhất cho các ứng dụng này. |
Tiêu chuẩn công nghiệp của kết nối:
Kết nối | Thẩm quyền giải quyết | Chi tiết nhà ở | ||||||

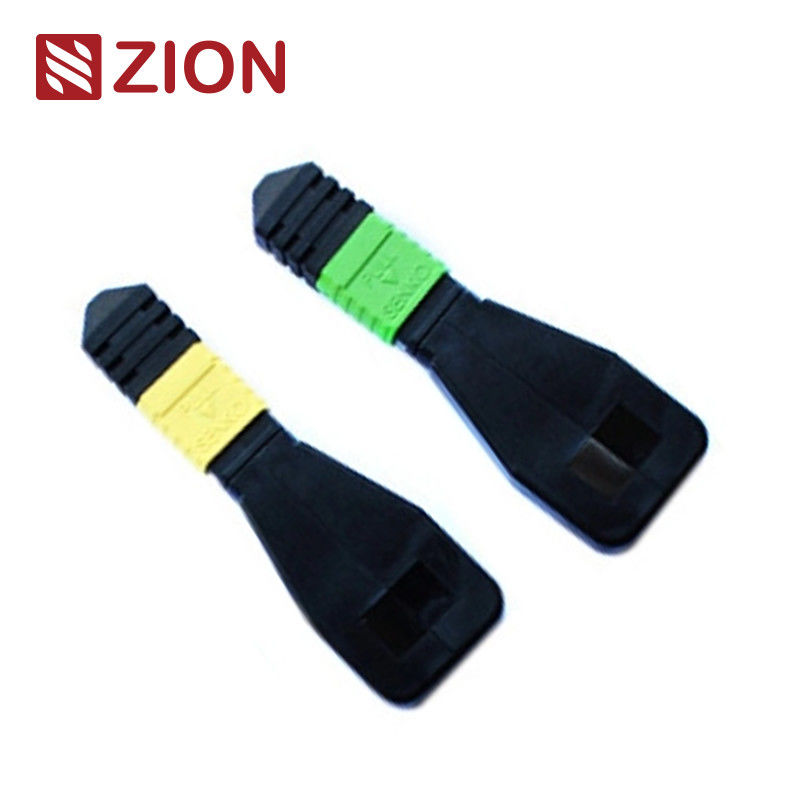

Chế độ đơn MPO | IEC 61754-7 | SM APC: Đầu nối màu xanh lá cây + khởi động màu đen (MPO tổn thất tiêu chuẩn) SM APC: Đầu nối màu vàng + khởi động màu đen (MPO suy hao siêu thấp) |
||||||
MPO đa chế độ | IEC 61754-7 | OM1&OM2 PC: Đầu nối màu be + khởi động màu đen (MPO tổn thất tiêu chuẩn) OM3&OM4 PC: Đầu nối Aqua+khởi động đen (MPO tiêu chuẩn và siêu thấp) PC OM3 & OM4: Đầu nối Heather Violet + khởi động màu đen (MPO mất tiêu chuẩn) |
Đạt tiêu chuẩn IEC IEC-61754-7;IEC61755, Telcordia GR-1435-CORE, JIS C5982;Cáp có cấu trúc tuân thủ TIA-604-5(FOCIS5) trên mỗi TIA-568-C | ||||||||
Tuân thủ kênh sợi quang 10G | ||||||||
40G và 100G IEEE 802.3 |
Chi tiết vật liệu
Thông số kỹ thuật quang học:
Mục | Tham số | |||||||
Loại sợi | chế độ đơn | |||||||
Đường kính sợi | 9/125um | |||||||
Mất chèn | SM(G657A1)<1.0dB | |||||||
mất mát trở lại | SM>50dB | |||||||
Chèn-kéo Kiểm tra | 500 lần, IL<0,5dB | |||||||
Nhiệt độ hoạt động | -40℃~ +80℃ |
Kiểm tra vòng lặp sợi quang:
Thông thường, kiểm tra lặp lại là kiểm tra trong đó tín hiệu được gửi từ một thiết bị liên lạc và lặp lại thiết bị như một cách để xác định xem nó có hoạt động tốt hay không hoặc như một cách để khắc phục sự cố nút bị lỗi trong mạng.Đối với thử nghiệm loopback sợi quang, loopback quang được sử dụng để xác minh độ tin cậy hoạt động của thiết bị.Sử dụng cáp quang loopback hoặc mô-đun loopback sợi quang để truyền dữ liệu, tín hiệu do thiết bị phát ra được lặp từ đầu phát (Tx) của một thành phần hoạt động trở lại đầu nhận (Rx) của cùng một thành phần. |
Đăng kí:
Khi nói đến ứng dụng thực tế, kiểm tra loopback sợi quang thường được sử dụng để kiểm tra các bộ thu phát sợi quang.Vì bộ thu phát có hai cổng để nhận và truyền tín hiệu ánh sáng nên cần phải kiểm tra các cổng xem chúng còn hoạt động hay không.Do đó, kiểm tra loopback sợi quang là cách thuận tiện nhất để bảo trì bộ thu phát.Quá trình kiểm tra bằng cách định tuyến tín hiệu laser từ cổng máy phát trở lại cổng máy thu.Sau đó, mẫu truyền đi được so sánh với mẫu nhận được để đảm bảo chúng giống hệt nhau và không có lỗi. | ||||||||
Phối hợp với bộ thu phát giao diện MPO/MPO 40G hoặc 100G | ||||||||
Loopback Module có thể được sử dụng để kiểm tra khả năng truyền dẫn và độ nhạy thu của thiết bị mạng cáp quang. |
Quy tắc đặt tên & Thông tin xác nhận đơn hàng:
Kết nối | Kênh sợi quang |
Phân cực (Căn chỉnh kênh)
Chọn cái nào cho một bộ thu phát cụ thể?
Xem xét các đặc điểm chung của bộ thu phát và mạch vòng, chúng ta nên nghĩ đến loại đầu nối, loại đánh bóng và loại cáp khi chọn mạch vòng cho bộ thu phát.Hướng dẫn lựa chọn cho một số mô-đun thu phát được sử dụng nhiều nhất được tóm tắt trong các bảng sau. | ||||||||
Bảng 1: Các lựa chọn vòng lặp ngược cho bộ thu phát 10G SFP+ |
Người mẫu | loại giao diện | Loại cáp | Vòng lặp phù hợp | |||||
10GBASE-USR | LC song công (PC) | MMF | Vòng lặp sợi quang đa chế độ song công LC/UPC | |||||
10GBASE-SR | LC song công (UPC) | MMF | ||||||
10GBASE-LR | LC song công (UPC) | MMF | ||||||
10GBASE-ER | LC song công (UPC) | SMF | Sợi quang đơn mode song công LC/UPC lặp lại |
|||||
10GBASE-ZR | LC song công (PC) | SMF |
Bảng 2: Các lựa chọn vòng lặp ngược cho bộ thu phát 40G QSFP+ |
Người mẫu | loại giao diện | Loại cáp | Vòng lặp phù hợp | |||||
40GBASE-CSR4 | MTP/MPO (UPC) | MMF | Sợi đa mode 8/12 MTP/UPC lặp lại |
|||||
40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 Sợi quang MTP/APC Vòng lặp sợi quang đơn mode | |||||
40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
40GBASE-LR4 | LC song công (PC) | SMF | Sợi quang đơn mode song công LC/UPC lặp lại |
|||||
40GBASE-LR4L | LC song công (UPC) | SMF | ||||||
40GBASE-ER4 | LC song công (UPC) | SMF | ||||||
40GBASE-LX4 | LC song công (UPC) | MMF/SMF | LC/UPC Song công Đa chế độ/Đơn |
Bảng 3: Lựa chọn vòng lặp ngược cho bộ thu phát 100G QSFP28 |
Người mẫu | loại giao diện | Loại cáp | Vòng lặp phù hợp | |||||
100GBASE-SR4 | MTP/MPO (UPC) | MMF | Sợi đa mode 8/12 MTP/UPC lặp lại |
|||||
100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 Sợi quang MTP/APC Vòng lặp sợi quang đơn mode | |||||
100GBASE-LR4 | LC song công (PC) | SMF | Sợi quang đơn mode song công LC/UPC lặp lại |
Bảng 4: Lựa chọn vòng lặp cho bộ thu phát CFP |
Người mẫu | loại giao diện | Loại cáp | Vòng lặp phù hợp | |||||
40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | Sợi đa mode 8/12 MTP/UPC lặp lại |
|||||
40GBASE-LR4 CFP | SC Duplex (UPC) | SMF | Sợi quang đơn mode song công SC/UPC lặp lại |
|||||
40GBASE-FR CFP | SC Duplex (UPC) | SMF | ||||||
100GBASE-LR4 CFP | SC Duplex (PC/UPC) | SMF | ||||||
100GBASE-ER4 CFP | SC Duplex (PC/UPC) | SMF | ||||||
100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | Sợi đa chế độ 24 sợi MTP/UPC lặp lại |
Phần kết luận
Bài đăng này thảo luận về các lựa chọn vòng lặp sợi cụ thể cho một số bộ thu phát sợi quang được sử dụng phổ biến nhất.Đối với các mô-đun thu phát khác không được đề cập trong bài đăng này, chúng ta cũng có thể biết cách chọn một vòng lặp ngược phù hợp cho nó bằng cách tìm hiểu chi tiết về loại giao diện, tiếp xúc vật lý và loại cáp. |
Vòng lặp sợi quang MPO nóng của Zion Communication
mã Zion | Mô tả Si-ôn | |||||||
7236013 | ZCM1111HXA1 | Mô-đun / Cáp Loopback sợi quang 8F MPO SM | ||||||
7236014 | ZCM1121HXA1 | Mô-đun/Cáp Loopback sợi quang 12F MPO SM | ||||||
7236015 | ZCM1141HXA1 | Mô-đun / Cáp Loopback sợi quang 24F MPO SM | ||||||
7236016 | ZCM1116HXA1 | Mô-đun / Cáp Loopback sợi quang 8F MPO OM3 | ||||||
7236017 | ZCM1126HXA1 | Mô-đun / Cáp Loopback sợi quang 12F MPO OM3 | ||||||
7236018 | ZCM1146HXA1 | Mô-đun / Cáp Loopback sợi quang 24F MPO OM3 | ||||||
7236019 | ZCM1117HXA1 | 8F MPO OM4 Mô-đun / Cáp Loopback sợi quang | ||||||
7236020 | ZCM1127HXA1 | Mô-đun / Cáp Loopback sợi quang 12F MPO OM4 | ||||||
7236021 | ZCM1147HXA1 | Mô-đun / Cáp Loopback sợi quang 24F MPO OM4 | ||||||
7236022 | ZCM2111HXA1 | Mô-đun / Cáp Loopback sợi quang 8F MTP SM | ||||||
7236023 | ZCM2121HXA1 | Mô-đun / Cáp Loopback sợi quang 12F MTP SM | ||||||
7236024 | ZCM2141HXA1 | Mô-đun / Cáp Loopback sợi quang 24F MTP SM | ||||||
7236025 | ZCM2116HXA1 | Mô-đun / Cáp Loopback sợi quang 8F MTP OM3 | ||||||
7236026 | ZCM2126HXA1 | Mô-đun / Cáp Loopback sợi quang 12F MTP OM3 | ||||||
7236027 | ZCM2146HXA1 | Mô-đun / Cáp Loopback sợi quang 24F MTP OM3 | ||||||
7236028 | ZCM2117HXA1 | Mô-đun / Cáp Loopback sợi quang 8F MTP OM4 | ||||||
7236029 | ZCM2127HXA1 | Mô-đun / Cáp Loopback sợi quang 12F MTP OM4 | ||||||
7236030 | ZCM2147HXA1 | Mô-đun / Cáp Loopback sợi quang 24F MTP OM4 |
bao bì
Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh. | ||||||||
OEM/ODM dịch vụ cho bạn
1. Màu cáp, chữ in, chất liệu vỏ cáp, màu đầu nối | ||||||||
2. Nhãn OEM, Vòng nhận dạng, nhãn của cáp,hộp, nhãn vận chuyển | ||||||||
3. Mức chất lượng khác nhau. |
