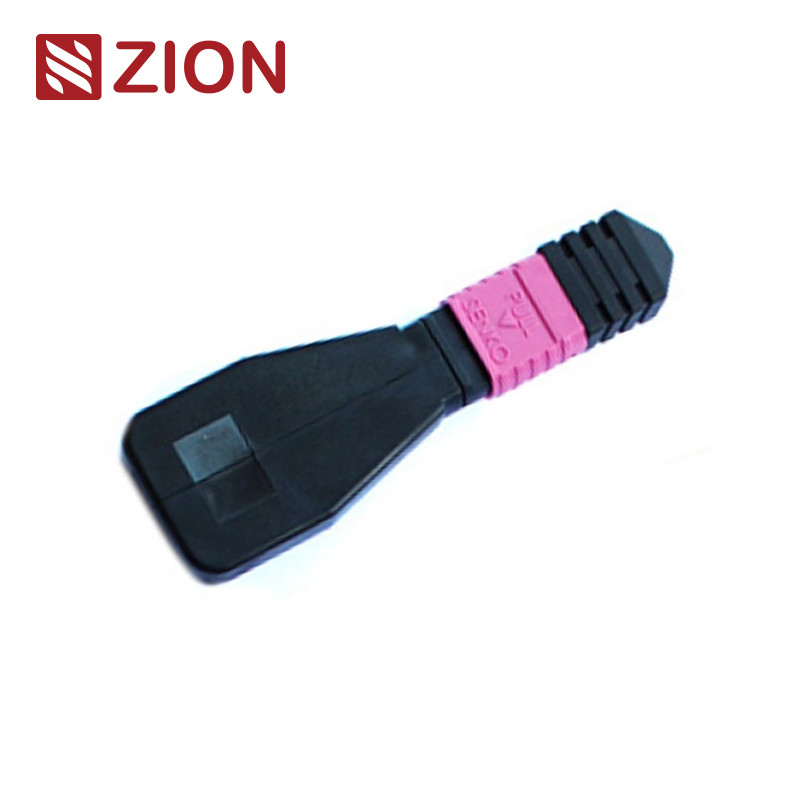

Module / Cáp Loopback Quang OM4 MPO 24 Sợi
Module loopback quang OM4 MPO hiệu suất cao được thiết kế để kiểm tra và xác minh thiết bị mạng trong môi trường trung tâm dữ liệu 40G/100G.
Nhận dạng sản phẩm
Mã Zion: ZCM1117HXA1
Mô tả Zion: Module / Cáp Loopback Quang OM4 MPO 8F
Tổng quan sản phẩm
Loopback MPO chứa các đường nhảy vòng lặp MPO trong cấu hình LOOPBACK, kết nối cả hai đầu của sợi quang vào một đầu nối MPO để tạo ra một đường dẫn ánh sáng hoàn chỉnh trong cùng một đầu nối. Điều này cho phép kiểm tra toàn diện khả năng khởi chạy và độ nhạy thu của thiết bị, đặc biệt là trong giao tiếp mạng 40/100G.
Bằng cách trả lại tín hiệu về nguồn, các loopback này xác định hiệu quả các hiện tượng mạng khác nhau và cung cấp thử nghiệm và đánh giá đáng tin cậy các thành phần hoặc giao diện riêng lẻ trong mạng cáp quang.
Tùy chọn cấu hình
Có sẵn trong nhiều cấu hình mạch sợi quang để phù hợp với đầu nối MPO 8 lõi, 12 lõi và 24 lõi với các cấu hình sợi khác nhau để phù hợp với các yêu cầu cổng kiểm tra cụ thể.
- Module Loopback Sợi MPO 8F: Xác minh và kiểm tra bộ thu phát với giao diện MPO - thiết bị 40GBASE-SR4/CSR4 QSFP+
- Module Loopback Sợi MPO 12F: Xác minh và kiểm tra bộ thu phát với giao diện MPO - thiết bị 40GBASE-SR4 QSFP+ hoặc 100GBASE-SR4
- Module Loopback Sợi MPO 24F: Xác minh và kiểm tra bộ thu phát với giao diện MPO - thiết bị 100GBASE-SR10 CXP/CFP
Ứng dụng kiểm tra
Module Loopback MPO cung cấp các tín hiệu lặp để kiểm tra cả chức năng truyền và nhận. Được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong mạng quang song song 40G và 100G.
Loopback được thiết kế đặc biệt để liên kết các vị trí Transceiver (TX) và Receiver (RX) của giao diện bộ thu phát MPO. Chúng tạo điều kiện và tăng tốc thử nghiệm Suy hao chèn (IL) của các phân đoạn mạng quang bằng cách kết nối với các đường trục MPO và dây vá.
Tiêu chuẩn đầu nối
MPO Singlemode
Tham khảo: IEC 61754-7
Chi tiết vỏ:
- SM APC: Đầu nối màu xanh lục + ống bọc màu đen (MPO suy hao tiêu chuẩn)
- SM APC: Đầu nối màu vàng + ống bọc màu đen (MPO suy hao siêu thấp)
MPO Multimode
Tham khảo: IEC 61754-7
Chi tiết vỏ:
- OM1 & OM2 PC: Đầu nối màu be + ống bọc màu đen (MPO suy hao tiêu chuẩn)
- OM3 & OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc màu đen (MPO suy hao tiêu chuẩn & siêu thấp)
- OM3 & OM4 PC: Đầu nối màu tím hoa thạch thảo + ống bọc màu đen (MPO suy hao tiêu chuẩn)
Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) để đi dây có cấu trúc theo TIA-568-C
Tuân thủ 10G Fiber Channel
Tuân thủ 40G và 100G IEEE 802.3
Chi tiết vật liệu
Thông số kỹ thuật quang học
| Thông số |
Thông số kỹ thuật |
| Loại sợi |
Multimode |
| Đường kính sợi |
50/125um, 62.5/125um |
| Suy hao chèn |
MM < 1.0dB |
| Suy hao phản hồi |
MM > 25dB |
| Kiểm tra chèn-kéo |
500 lần, IL < 0.5dB |
| Nhiệt độ hoạt động |
-40℃ đến +80℃ |
Kiểm tra Loopback Quang
Kiểm tra loopback liên quan đến việc gửi tín hiệu từ một thiết bị truyền thông và lặp lại nó về cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố các nút mạng bị lỗi.
Đối với kiểm tra loopback cáp quang, loopback quang xác minh độ tin cậy hoạt động của thiết bị. Sử dụng cáp hoặc mô-đun loopback cáp quang để truyền dữ liệu, tín hiệu do thiết bị phát ra được lặp lại từ đầu truyền (Tx) của một thành phần đang hoạt động trở lại đầu nhận (Rx) của cùng một thành phần.
Ứng dụng
Cáp dây nịt thẳng 12F MPO-LC/SC/FC/ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và các ứng dụng trung tâm dữ liệu mật độ cao. Tối ưu hóa cho các yêu cầu trung tâm dữ liệu mật độ cao 10/40/100G.
Tất cả các đầu nối MPO OMC đều có nguồn gốc từ Senko/Nissin/Sumitomo. Cáp vá sợi MPO là các cụm cáp mật độ cao được sử dụng trong ba lĩnh vực chính:
- Các ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
- Cài đặt Fiber to the Building
- Các ứng dụng đầu nối bên trong thiết bị sợi quang
Quy tắc đặt tên & Xác nhận đơn hàng
Đầu nối và Kênh sợi
Phân cực (Căn chỉnh kênh)
Hướng dẫn chọn bộ thu phát
Khi chọn loopback cho các bộ thu phát cụ thể, hãy xem xét loại đầu nối, loại đánh bóng và khả năng tương thích loại cáp. Các bảng sau cung cấp hướng dẫn lựa chọn cho các mô-đun thu phát thường được sử dụng.
Hướng dẫn này bao gồm các lựa chọn loopback sợi cụ thể cho các bộ thu phát cáp quang được sử dụng phổ biến nhất. Đối với các mô-đun thu phát khác không được đề cập, việc lựa chọn có thể được xác định bằng cách kiểm tra loại giao diện, yêu cầu tiếp xúc vật lý và thông số kỹ thuật loại cáp.
