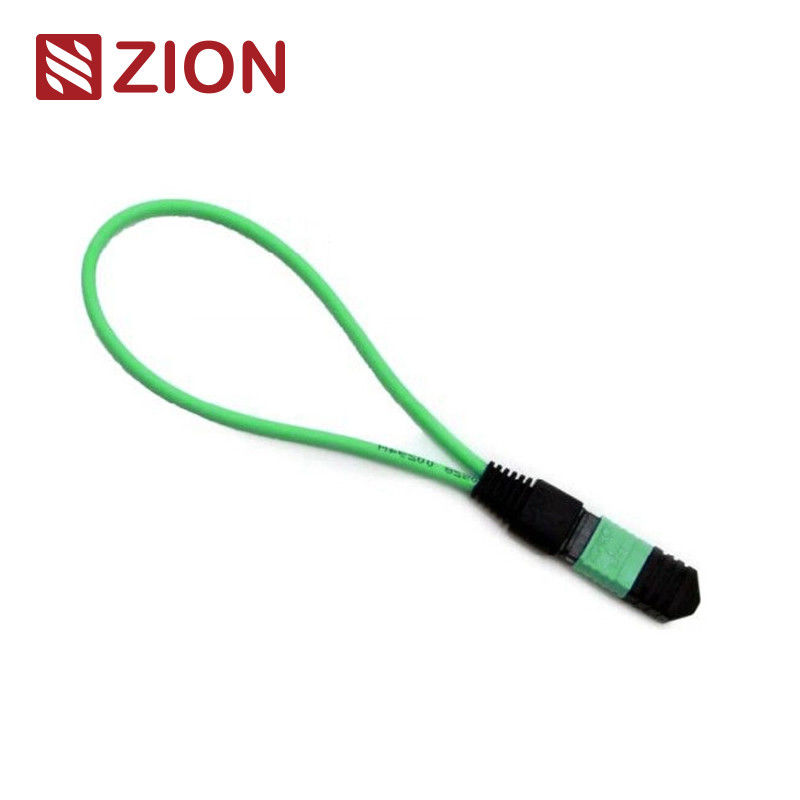

24 Sợi MTP Mô-đun/cáp lặp lại sợi quang đơn chế độ
Thông tin sản phẩm Zion
Mã Zion:ZCM2141HXA1
Mô tả:24F MTP SM Fiber Optic Loopback Module/Cable
MTP loopback chứa một đầu nối MTP với cả hai đầu của sợi kết thúc trong cùng một đầu nối, tạo ra một đường dẫn ánh sáng lặp.Cấu hình này cho phép kiểm tra khả năng khởi động thiết bị và nhận độ nhạy, đặc biệt là trong giao tiếp mạng 40/100G. Bằng cách trả lại tín hiệu đến nguồn,nó giúp xác định các hiện tượng mạng khác nhau và tạo điều kiện cho việc kiểm tra và đánh giá hiệu quả các thành phần hoặc giao diện riêng lẻ trong các mạng sợi quang.
Có sẵn trong các cấu hình khác nhau chứa các đầu nối MTP 8-core, 12-core và 24-core với nhiều cấu hình sợi để thích nghi với các yêu cầu cổng thử nghiệm khác nhau.24F MTP Fiber Loopback Module đặc biệt cho phép xác minh và thử nghiệm các bộ thu phát có giao diện MTP - thiết bị CXP / CFP 100GBASESR10.
Các mô-đun MTP Loopback cung cấp một tín hiệu lặp để kiểm tra các chức năng phát và nhận. Chúng được sử dụng rộng rãi trong môi trường thử nghiệm, đặc biệt là trong các mạng quang học song song 40G và 100G.Loopbacks được thiết kế để liên kết vị trí Transceiver (TX) và Receiver (RX) của giao diện transceiver MTPCác mô-đun này tạo điều kiện và tăng tốc độ kiểm tra IL của các phân đoạn mạng quang học bằng cách kết nối chúng với các thân MTP và dây chuyền vá.
Tiêu chuẩn công nghiệp kết nối
MTP đơn phương thức tham chiếu:EIA/TIA-604-5
Chi tiết về MTP Single Mode HousingSM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
Tiêu chuẩn tuân thủ:
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
Loại sợi:
Chế độ đơn
Chiều kính sợi:
9/125um
Mất tích nhập:
SM ((G657A1) < 1.0dB
Mất lợi nhuận:
SM>50dB
Thử nghiệm chèn kéo:
Hơn 600 lần, IL<0,5dB
Nhiệt độ hoạt động:
-40°C~ +80°C
Kiểm tra vòng lặp sợi quang
Một thử nghiệm lặp lại liên quan đến việc gửi tín hiệu từ một thiết bị liên lạc và lặp lại nó trở lại cùng một thiết bị để xác minh chức năng thích hợp hoặc khắc phục sự cố của các nút mạng bị lỗi.Đối với các ứng dụng sợi quang, các vòng lặp quang học xác nhận độ tin cậy hoạt động của các thiết bị.tín hiệu phát ra bởi thiết bị được lặp lại từ cổng truyền (Tx) trở lại cổng nhận (Rx) của cùng một thành phần.
Ứng dụng
Kiểm tra vòng lặp sợi quang thường được sử dụng để kiểm tra các máy thu quang sợi.Kiểm tra các cảng này là rất cần thiết để đảm bảo hoạt động tiếp tục. Các thử nghiệm lặp lại cung cấp phương pháp thuận tiện nhất cho bảo trì máy thu. Quá trình thử nghiệm định tuyến tín hiệu laser từ cổng phát trở lại cổng thu,sau đó so sánh mô hình truyền với mô hình nhận để xác minh chúng là giống hệt nhau và không có lỗi.
- Collocated với 40G hoặc 100G MPO/MTP giao diện máy thu 40G hoặc 100G
- Được sử dụng để kiểm tra khả năng truyền và độ nhạy của máy thu của thiết bị mạng sợi quang
Các sản phẩm MPO / MTP quang quang của Zion Communication
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
- 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module/Cable
- 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module/Cable
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module/Cable
- 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module/Cable
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module/Cable
- 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module/Cable
- 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module/Cable
- 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module/Cable
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module/Cable
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module/Cable
Bao bì
Các cáp sợi quang này được đóng gói trong bao bì dễ xử lý, được bảo vệ tốt với nhãn OMC theo mặc định.Các hộp đặc biệt được sử dụng phụ thuộc vào số lượng hàng hóaCác tùy chọn đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
Các tùy chọn tùy chỉnh bao gồm:
- Màu cáp, văn bản in, vật liệu áo khoác cáp
- Tùy chọn màu kết nối
- Nhãn nhãn OEM, vòng nhận dạng, nhãn cáp
- Hộp tùy chỉnh và nhãn vận chuyển
- Các mức chất lượng khác nhau có sẵn
