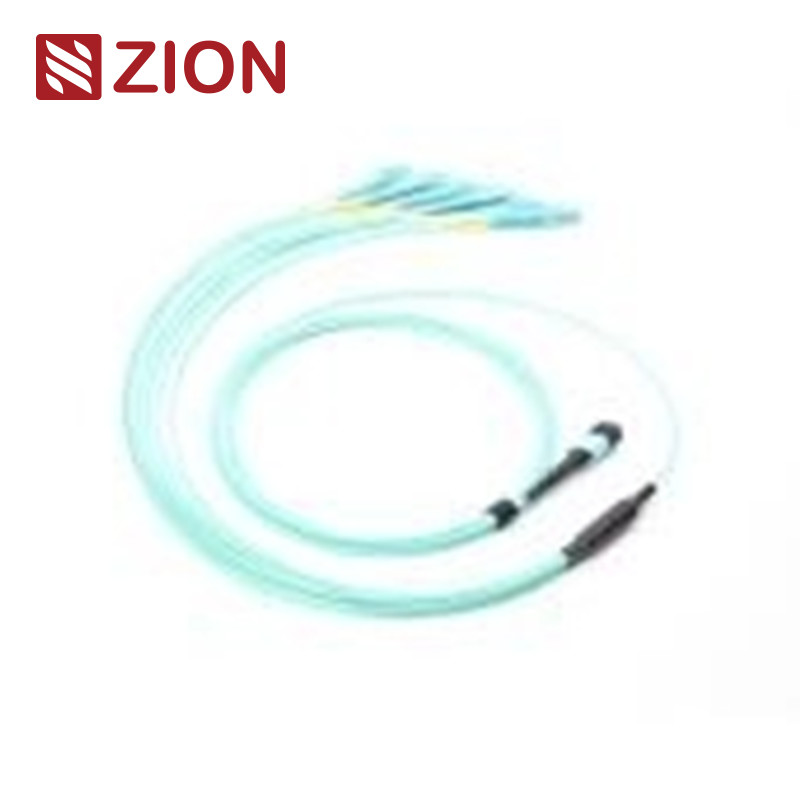

12 sợi MPO đến LC OM3 Cáp quang MPO-LC 2.0mm Cáp khai thác thẳng

Mã và mô tả của Zion

Mã Zion: ZCM11A27HAAX

Mô tả:

CácZCM11A27HAAXlà một12F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng, được thiết kế đặc biệt cho dữ liệu mật độ cao

Ứng dụng trung tâm, kết nối sợi quang đến tòa nhà và kết nối nội bộ trong thiết bị thu truyền quang (ví dụ: 40G, 100G QSFP +).

Đặc điểm chính:

• MPO (Push On đa sợi)Kết nối: Một kết nối sợi quang mật độ cao thường được sử dụng trong các trung tâm dữ liệu và mạng sợi quang.
• Cấu hình sợi: 12 sợi MPO đến 6 LC duplex (6xLC uniboot; 12 LC simplex) dây cáp.
• Hiệu suất: Tối ưu hóa cho40G QSFP+ PLR4 đến 10G SFP+ LRkết nối trực tiếp, cho phép truyền dữ liệu hiệu quả với cáp tối thiểu và giảm lộn xộn trong môi trường mật độ cao.
• Thiết kế cáp: Cáp dây chuyền thẳng, được thiết kế để tiết kiệm không gian và dễ dàng quản lý cáp trong trung tâm dữ liệu.
• Ứng dụng: Lý tưởng cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4, và các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.

Tiêu chuẩn công nghiệp của các bộ kết nối:

• MPO đơn chế độ: IEC 61754-7 (SM APC: Các kết nối màu xanh lá cây + khởi động màu đen cho MPO mất mát tiêu chuẩn, SM APC: Các kết nối màu vàng + khởi động màu đen cho MPO mất mát siêu thấp)
• MPO Multimode: IEC 61754-7 (OM1 & OM2 PC: kết nối màu beige + giày đen cho MPO tiêu chuẩn mất mát, OM3 & OM4 PC: kết nối Aqua + giày đen)
• Các bộ kết nối khác: SC, LC, FC, ST và E2000, tất cả đều đáp ứng các tiêu chuẩn công nghiệp tương ứng (ví dụ: TIA/EIA, FOCIS3, GR-326).

Thông số kỹ thuật quang học:

• Mất tích nhập (MPO):
  • Mất tiêu chuẩn: ≤0,75dB (tối đa), ≤0,50dB (thường)
  • Mất rất thấp: ≤0,35dB (tối đa), ≤0,20dB (thường)
• Mất tích nhập (LC/SC/FC/ST): ≤0,3dB
• Lợi nhuận lỗ (MPO): ≥ 60dB (đối với chế độ đơn với APC đánh bóng 8 độ)
• Lợi nhuận lỗ (LC/SC/FC/ST): APC ≥60dB, UPC ≥50dB
• Độ bền: <0,3dB thay đổi điển hình sau 200 lần giao phối, 500 chu kỳ chèn kéo với IL <0,5dB
• Độ bền kéo: > 70N
• Nhiệt độ hoạt động: -40°C đến +85°C

Đặc điểm:

• Mất ít chènĐảm bảo giảm tín hiệu tối thiểu.
• Mất lợi nhuận cao: Cung cấp hiệu suất cao hơn bằng cách giảm phản xạ.
• Bộ kết nối đa sợi dựa trên MT: Có sẵn trong 4, 8, 12 và 24 cấu hình sợi để kết thúc khối lượng.
• Các tùy chọn cáp cứng: Có sẵn trong các cáp tròn, hình bầu dục và băng trần, được thiết kế để xử lý môi trường mật độ cao.
• Nhà chứa có mã màu: Có sẵn để phân biệt loại sợi, loại sơn, và chất lượng kết nối.
• Khả năng lặp lại và trao đổi: Hiệu suất đáng tin cậy và nhất quán.

Lợi thế của cáp nối MTP/MPO:

• Chất lượng cao: Xây dựng trước, thử nghiệm và đóng gói với báo cáo thử nghiệm để đảm bảo chất lượng.
• Tiết kiệm không gian: Độ kính nhỏ hơn làm giảm khối lượng cáp và cải thiện điều hòa không khí trong trung tâm dữ liệu.
• Tiết kiệm thời gian: Thiết kế Plug-and-play làm giảm thời gian lắp đặt bằng cách cho phép sử dụng ngay lập tức.

Ứng dụng:

• Trung tâm dữ liệu: Được tối ưu hóa cho việc vá sợi mật độ cao, cho phép kết nối nhanh và hiệu quả giữa các thiết bị tốc độ cao như cổng QSFP + và SFP +.
• Sợi quang đến tòa nhà: Hỗ trợ triển khai sợi cho kết nối tòa nhà-to-building.
• Kết nối thiết bị nội bộ: Được sử dụng trong các thiết bị quang học để kết nối nội bộ trong thiết bị mạng.

Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:

Các dây cáp dây chuyền thẳng MPO-LC nóng của Zion Communication

• 7236037 ZCM11A12HIAX: : 8F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236038 ZCM11A22HIAX: : 12F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236039 ZCM11A52HIAX: : 24F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền thẳng

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền thẳng

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236046 ZCM21A12HIAX: : 8F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng

• 7236047 ZCM21A22HIAX: : 12F MTP SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236048 ZCM21A52HIAX: : 24F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Sợi quang MPO-LC 2.0mm dây chuyền thẳng

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

Các kênh sợi kết nối

Ba phương pháp kết nối giúp duy trì độ cực MTP/MPO đúng

MPO 12 x LC cấu trúc đơn giản-Loại 1

MPO ¢6 x LC Duplex cấu trúc-Type 2-Type A

MPO ¢6 x LC Duplex cấu trúc-Type 2-Type B

MPO ¢Đường cực cho MPO ¢6 x cấu trúc LC Uniboot-Loại 3

Thông tin chi tiết về vật liệu

Bao bì

Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.

Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Bao bì có thể được tùy chỉnh.

Dịch vụ OEM / ODM cho bạn

• Màu cáp, chữ in, vật liệu của áo khoác cáp, màu của đầu nối
• Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp,hộp, dấu hiệu vận chuyển
• Chất lượng khác nhau.
