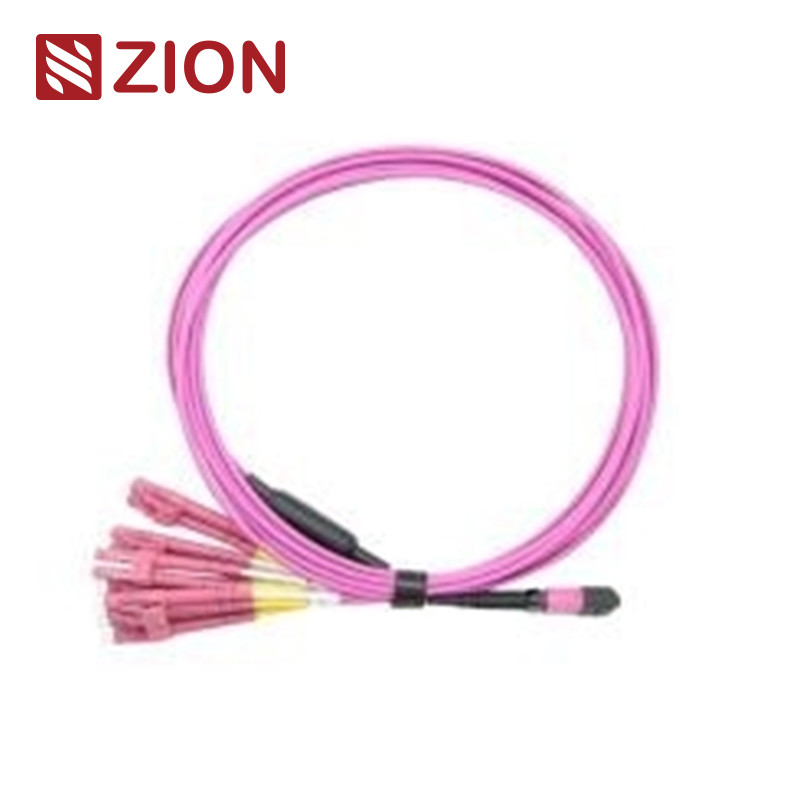

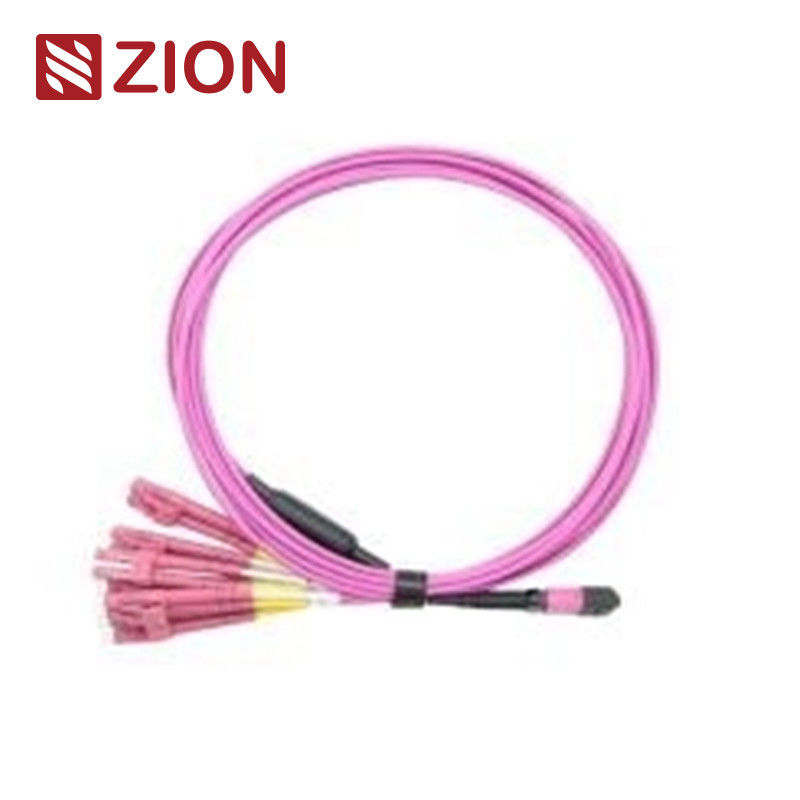

12 sợi MPO đến LC OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
Các cáp dây chuyền sợi quang mật độ cao được thiết kế cho các ứng dụng trung tâm dữ liệu, có tính năng kết nối MPO đến LC với hiệu suất sợi đa chế độ OM4.
Nhãn hiệu sản phẩm
Mã Zion: ZCM11A28HAAX
12F MPO OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng
Bộ kết nối MPO (Multi-Fiber Push On) cung cấp các giải pháp kết thúc đa sợi lý tưởng cho môi trường mật độ cao trong trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà,và kết nối nội bộ trong thiết bị phát tín hiệu quang hỗ trợ 40G, 100G và công nghệ QSFP +.
Các bộ sưu tập cáp dây chuyền thẳng 12 lõi MPO đến 6 LC Duplex (hoặc 12 LC Simplex) được tối ưu hóa cho kết nối trực tiếp quang học 40G QSFP + PLR4 đến 10G SFP + LR.Tất cả các dây cáp truyền tải duy trì chiều dài giống hệt nhau và được thiết kế đặc biệt cho việc cắt đứt sợi sợi mật độ cao tiết kiệm không gian trong các trung tâm dữ liệu.
Tiêu chuẩn kết nối MPO
Đề xuất MPO đơn phương:IEC 61754-7
MPO Singlemode Housing Thông tin chi tiếtSM APC: Máy kết nối màu xanh lá cây + giỏ đen (Standard Loss MPO)
SM APC: Máy kết nối màu vàng + boot màu đen (Super Low Loss MPO)
Đề xuất MPO Multimode:IEC 61754-7
Chi tiết về MPO Multimode HousingOM1&OM2 PC: Các đầu nối màu beige + giày đen (Standard Loss MPO)
OM3&OM4 PC: Kết nối Aqua + giày đen (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet kết nối + giày đen (Standard Loss MPO)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3 phù hợp
Các tiêu chuẩn kết nối khác
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 và JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 và JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 và JIS C5973
- E2000:IEC61754-15
Các loại sợi có sẵn
Tương thích với các loại sợi G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, và OM5 50/125 trong cấu hình MPO-LC, MPO-SC, MPO-FC, MPO-ST và MPO-E2000.
Thông số kỹ thuật quang học
Mất chèn (MPO) chế độ đơn:
Tiêu chuẩn: ≤ 0,75dB (tối đa), ≤ 0,50dB (thường)
Super Low: ≤0.35dB (tối đa), ≤0.20dB (thường)
Mất tích nhập (MPO) Multimode:
Tiêu chuẩn: ≤0,6dB (tối đa), ≤0,50dB (thường)
Super Low: ≤0.35dB (tối đa), ≤0.20dB (thường)
Mất tích nhập (LC/SC/FC/ST) chế độ đơn:
≤0,3dB
Mất nhập (LC/SC/FC/ST) đa chế độ:
≤0,3dB
Loss Return (MPO) đơn chế độ:
≥ 60dB
Loss Return (MPO) Multimode:
≥25dB
Lợi nhuận lỗ (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; Multimode≥35dB
Độ bền:
<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế:
≤0,2dB
Thử nghiệm chèn kéo:
500 lần, IL<0,5dB
Độ bền kéo:
> 70N
Nhiệt độ hoạt động:
-40°C đến +85°C
Các đặc điểm chính
- Mức giảm mất tích chèn thấp, hiệu suất mất mát trả lại cao
- Kết nối đa sợi dựa trên MT hỗ trợ 4, 8, 12 và 24 kết thúc sợi
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho cả các ứng dụng single-mode và multimode mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
- Lớp vỏ có mã màu cho loại sợi dễ dàng, loại đánh bóng và nhận dạng lớp kết nối
- Khả năng lặp lại và trao đổi tuyệt vời
Ưu điểm của cáp MPO/MTP
- Chất lượng cao:Nhà máy đã hoàn thành trước, thử nghiệm và đóng gói với báo cáo thử nghiệm toàn diện
- Tiết kiệm không gian:Chiều kính nhỏ làm giảm khối lượng cáp và cải thiện điều hòa không khí trung tâm dữ liệu
- Thời gian hiệu quả:Thiết kế Plug-and-play giảm đáng kể thời gian lắp đặt
Ứng dụng
Được thiết kế cho môi trường trung tâm dữ liệu mật độ cao 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
- Môi trường trung tâm dữ liệu mật độ cao
- Thiết bị truyền sợi trong tòa nhà
- Các kết nối nội bộ trong thiết bị sợi quang
Sản phẩm liên quan
Zion Communication cung cấp một loạt các cáp dây chuyền thẳng MPO-LC bao gồm cấu hình 8F, 12F và 24F trong cả hai loại sợi SM và OM3/OM4.
Phương pháp kết nối và độ cực
Ba phương pháp kết nối đảm bảo quản lý cực độ MTP/MPO thích hợp:
Vật liệu và xây dựng
Bao bì
Bao bì tiêu chuẩn bao gồm các cáp sợi quang được dán nhãn và đánh dấu trong các thùng carton bảo vệ. Kích thước thùng carton có sẵn: 34×22×15 cm, 44×34×24 cm, và 54×39×34 cm. Các tùy chọn bao bì tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
- Màu sắc cáp tùy chỉnh, in ấn và vật liệu áo khoác
- Nhãn hiệu OEM, vòng nhận dạng và nhãn cáp
- Thiết kế hộp tùy chỉnh và nhãn vận chuyển
- Có nhiều cấp độ chất lượng
