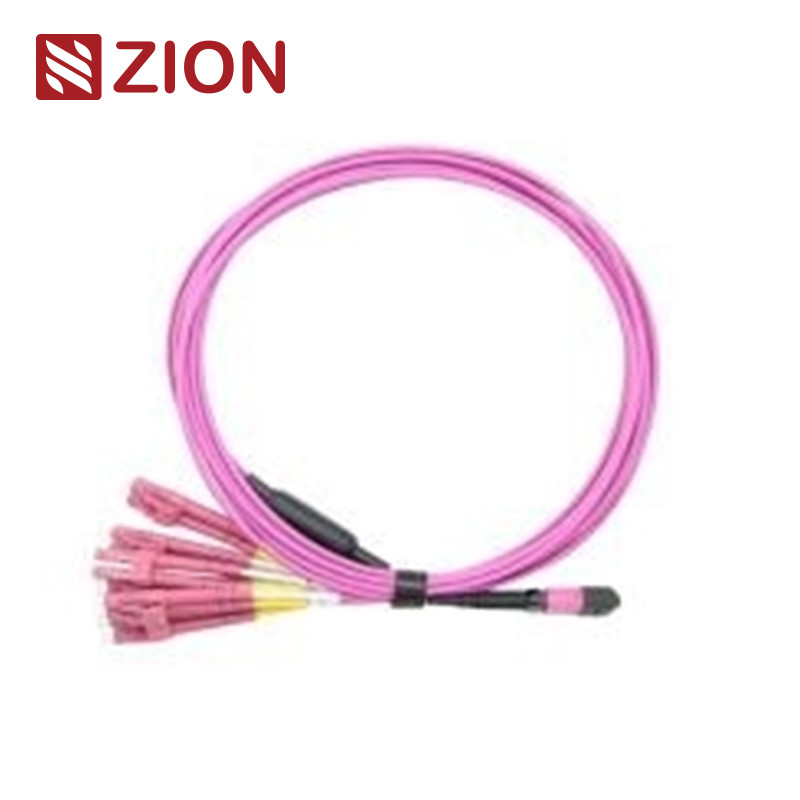

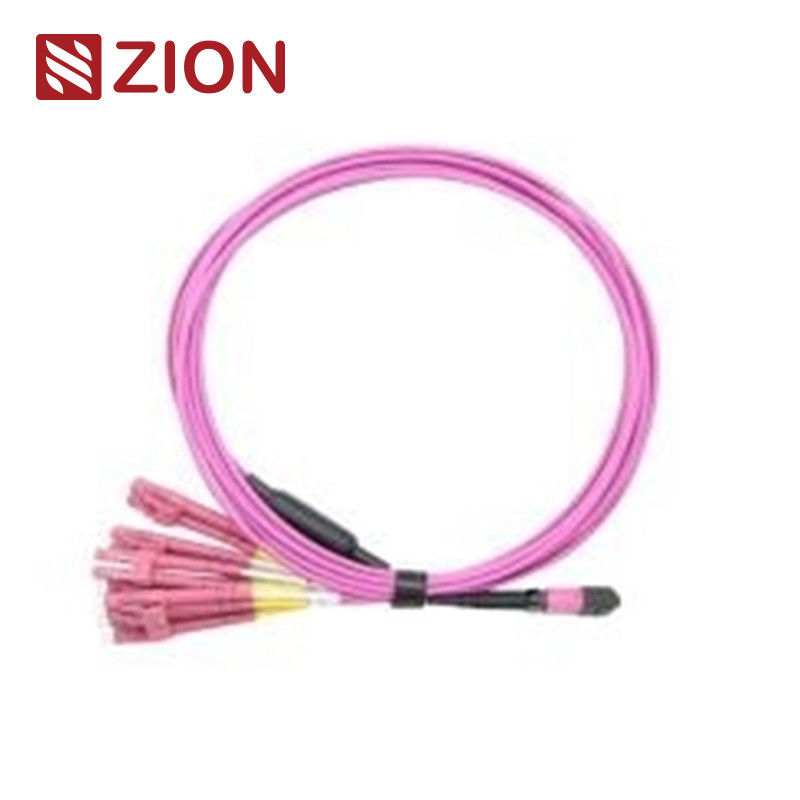

12F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
Mã và mô tả của Zion
Mã Zion: ZCM11A28HAAX
Mô tả về Zion: 12F MPO OM4 Sợi quang MPO-LC 2.0mm dây chuyền thẳng
Kết nối MPO là một loại kết nối sợi. MPO (Multi-Fiber Push On) là một loại kết nối sợi đa lõi.Hệ thống kết nối trước sợi MPO mật độ cao hiện nay chủ yếu được sử dụng trong ứng dụng môi trường mật độ cao của trung tâm dữ liệu, việc áp dụng sợi quang vào tòa nhà và các ứng dụng kết nối nội bộ bên trong thiết bị máy thu quang như thiết bị quang, 40G, 100G, QSFP +.
Các loại đầu nối MPO được phân biệt theo các quy định IEC 61754-7: số lõi (số mảng), đầu nam (Nam, nữ), cực (PC hoặc APC).
12 lõi MPO đến 6 LC Duplex (( 6xLC uniboot;12 LC Simplex) Bộ cáp dây chuyền thẳng.MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được kết thúc bằng đầu nối MPO và LC / SC / FC / ST ở cả hai đầu.12 chiếc (6 chiếc cho LC Uniboot);12 LC Simplex) cáp phát sóng được tối ưu hóa cho kết nối trực tiếp quang học 40G QSFP + PLR4 đến 10G SFP + LR và các ứng dụng trung tâm dữ liệu mật độ cao. có cùng chiều dài.Nó được thiết kế đặc biệt để vá sợi cao mật độ trong trung tâm dữ liệu cần tiết kiệm không gian và giảm các vấn đề quản lý cáp.
12F MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và trung tâm dữ liệu mật độ cao. Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
Bộ kết nối tiêu chuẩn công nghiệp
MPO đơn chế độGhi chú:IEC 61754-7
MPO đơn chế độChi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MPO)
SM APC: Máy kết nối màu vàng + boot màu đen (Super low loss MPO)
MPO MultimodeGhi chú:IEC 61754-7
MPO MultimodeChi tiết nhà ở:OM1&OM2 PC: Các đầu nối màu beige + giày đen (MPO mất mát tiêu chuẩn)
OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super MPO mất mát thấp)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MPO tiêu chuẩn mất mát)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Các kết nối khác tiêu chuẩn công nghiệp
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326.
- E2000: IEC61754-15
Có sẵn cho
- G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
- OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
- OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
Thông số kỹ thuật quang học
Mất nhập (MPO) ((IEC 61300-3-34)Chế độ đơn (APC)8 độ đánh bóng):Mất tiêu chuẩn:≤0.75dB ((max), ≤0.50dB ((thường); Mất rất thấp:≤ 0,35dB (tối đa), ≤ 0,20dB (thường)
Mất tích nhập (MPO) (IEC 61300-3-34)Multimode (PC)Sơn phẳng):Mất tiêu chuẩn:≤0.6dB (tối đa), ≤0.50 (thường); Mất rất thấp:≤0,35dB (tối đa), ≤0,20dB (thường)
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Chế độ đơn (APC 8 độ đánh bóng):≤ 0,3dB
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3dB
Lợi nhuận lỗ (MPO)Chế độ đơn (APC)8 độ đánh bóng):≥ 60dB(8 độ đánh bóng)
Lợi nhuận lỗ (MPO)Multimode (PC)Sơn phẳng):≥25dB
Lợi nhuận lỗ (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Lợi nhuận lỗ (LC/SC/FC/ST):≥35dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế: ≤0,2dB
Thử nghiệm chèn kéo: 500 lần, IL<0.5dB
Độ bền kéo:> 70N
Nhiệt độ hoạt độngChế độ đơn (APC):-40°C đến +85°C
Đặc điểm
- Mất ít chèn, mất nhiều lợi nhuận
- MT dựa trên Multi-fiber Connector, 4,8,12 và 24 kết thúc kết nối sợi và tập hợp
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần có sẵn
- Các vỏ có mã màu có sẵn để phân biệt loại sợi, loại sơn và/hoặc chất lượng kết nối
- Tốt về khả năng lặp lại và trao đổi
Các ưu điểm của MTP/MPO Patch cable/trunk cable thường bao gồm:
- Chất lượng cao MTP / MPO Patch cáp / cáp thân được sản xuất trước, thử nghiệm và đóng gói cùng với các báo cáo thử nghiệm.
- Giảm khối lượng cáp √ MTP / MPO Cáp vá / cáp thân có đường kính rất nhỏ, làm giảm khối lượng cáp và cải thiện điều kiện điều hòa không khí trong trung tâm dữ liệu
- Tiết kiệm thời gian ✓ Với thiết kế plug and play đặc biệt, cáp MTP / MPO Patch / cáp thân có thể được kết hợp và ngay lập tức cắm vào.
Ứng dụng
12F MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và trung tâm dữ liệu mật độ cao. Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
Tất cả các bộ kết nối MPO của OMC đều đến từ Senko / Nissin / Sumitomo.
- Ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
- Sợi quang đến tòa nhà
- Ứng dụng kết nối nội bộ trong thiết bị sợi.
Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:
Các dây cáp dây chuyền thẳng MPO-LC nóng của Zion Communication
- 7236037 ZCM11A12HIAX: 8F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236038 ZCM11A22HIAX: 12F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236039 ZCM11A52HIAX: 24F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng
- 7236040 ZCM11A17HAAX: 8F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236041 ZCM11A27HAAX: 12F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236042 ZCM11A57HAAX: 24F MPO OM3 Sợi quang MPO-LC 2.0mm dây chuyền thẳng
- 7236043 ZCM11A18HMAX: 8F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236044 ZCM11A28HMAX: 12F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236045 ZCM11A58HMAX: 24F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236046 ZCM21A12HIAX: 8F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng
- 7236047 ZCM21A22HIAX: 12F MTP SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236048 ZCM21A52HIAX: 24F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền thẳng
- 7236049 ZCM21A17HAAX: 8F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236050 ZCM21A27HAAX: 12F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236051 ZCM21A57HAAX: 24F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236052 ZCM21A18HMAX: 8F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236053 ZCM21A28HMAX: 12F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
- 7236054 ZCM21A58HMAX: 24F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
Các kênh sợi kết nối
Ba phương pháp kết nối giúp duy trì độ cực MTP/MPO đúng
MPO 12 x LC cấu trúc đơn giản-Loại 1
MPO ¢6 x LC Duplex cấu trúc-Type 2-Type A
MPO ¢6 x LC Duplex cấu trúc-Type 2-Type B
MPO ¢Đường cực cho MPO ¢6 x cấu trúc LC Uniboot-Loại 3
Thông tin chi tiết về vật liệu
Bao bì
Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.
Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Bao bì có thể được tùy chỉnh.
Dịch vụ OEM / ODM cho bạn
- Màu cáp, chữ in, vật liệu của áo khoác cáp, màu của đầu nối
- Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp,hộp, dấu hiệu vận chuyển
- Chất lượng khác nhau.
