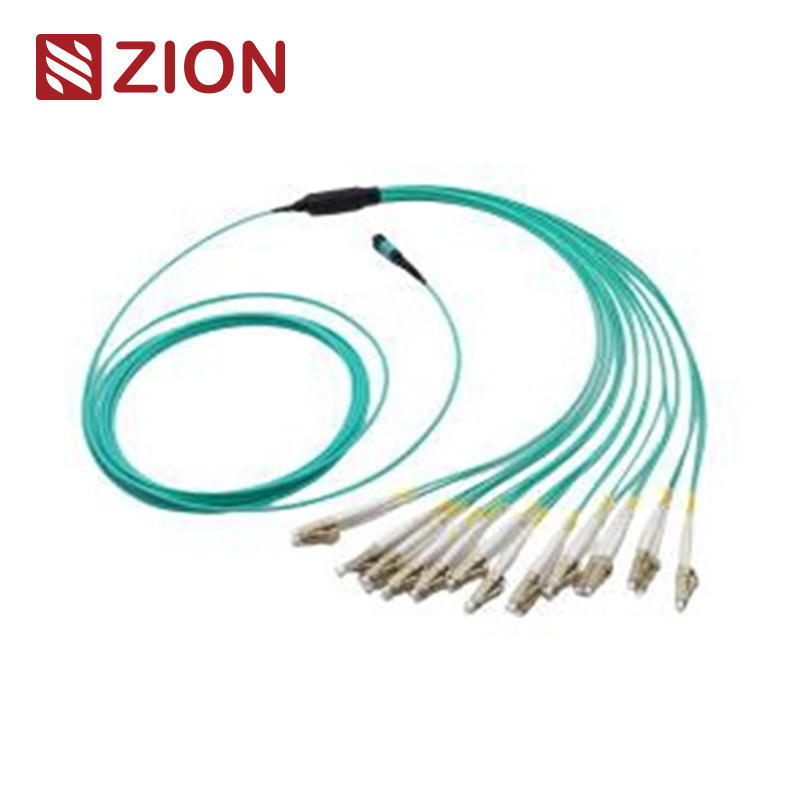

8F MTP OM3 Sợi quang MTP-LC 2.0mm dây chuyền dây chuyền thẳng
Thông tin sản phẩm Zion
Mã Zion:ZCM21A17HAAX
Mô tả:8F MTP OM3 Sợi quang MTP-LC 2.0mm dây chuyền dây chuyền thẳng
Kết nối MTP là một kết nối đẩy nhiều sợi được thiết kế cho môi trường mật độ cao. Hệ thống này chủ yếu được sử dụng trong trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà,và kết nối nội bộ trong thiết bị phát tín hiệu quang học như 40G, 100G, và thiết bị QSFP +.
Các đầu nối MTP được phân loại theo tiêu chuẩn EIA / TIA-604-5 dựa trên số lượng sợi, giới tính (nam / nữ) và loại bóng (PC hoặc APC).
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
Tiêu chuẩn công nghiệp kết nối
MPO đơn chế độ
Ghi chú: EIA/TIA-604-5
Thông tin chi tiết về khoang: SM APC: Kết nối màu xanh lá cây + boot màu đen (MTP mất mát tiêu chuẩn)
SM APC: Kết nối màu vàng + boot màu đen (MTP Super Low Loss)
MPO Multimode
Ghi chú: EIA/TIA-604-5
Thông tin chi tiết về khoang: OM1 & OM2 PC: Kết nối màu beige + giày đen (MTP mất mát tiêu chuẩn)
OM3&OM4 PC: Kết nối Aqua + giày đen (MTP tiêu chuẩn và siêu giảm mất mát)
OM3&OM4 PC: Heather Violet kết nối + boot đen (Standard Loss MTP)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Cáp cấu trúc theo TIA-568-C
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Các tiêu chuẩn kết nối khác
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 và JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 và JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 và JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 và JIS C5973
- E2000: IEC61754-15
Các loại sợi có sẵn
Tương thích với các loại sợi G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, và OM5 50/125 trong cấu hình MTP-LC, MTP-SC, MTP-FC, MTP-ST và MTP-E2000.
Thông số kỹ thuật quang học
Mất tích nhập (MPO) - Chế độ đơn (APC 8 độ đánh bóng):
Mất tiêu chuẩn: ≤0,75dB (tối đa), ≤0,50dB (thường)
Mất rất thấp: ≤0,35dB (tối đa), ≤0,20dB (thường)
Mất nhập (MPO) - Multimode (PC Flat Polish):
Mất tiêu chuẩn: ≤0,6dB (tối đa), ≤0,50dB (thường)
Mất rất thấp: ≤0,35dB (tối đa), ≤0,20dB (thường)
Mất tích nhập (LC/SC/FC/ST):
Chế độ đơn (APC 8 độ đánh bóng): ≤0.3dB
Multimode (PC Flat Polish): ≤0.3dB
Mất lợi nhuận:
MPO chế độ đơn: ≥60dB
MPO Multimode: ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode≥35dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế:≤0,2dB
Thử nghiệm chèn kéo:500 lần, IL <0,5dB
Độ bền kéo:> 70N
Nhiệt độ hoạt động:-40°C đến +85°C
Các đặc điểm chính
- Mất thấp khi chèn, mất lợi nhuận cao
- Kết nối đa sợi dựa trên MT hỗ trợ 4, 8, 12 và 24 kết thúc sợi
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho các ứng dụng single-mode và multimode mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
- Các vỏ có mã màu để dễ dàng xác định loại sợi và loại sơn
- Khả năng lặp lại và trao đổi tuyệt vời
Ưu điểm của cáp MPO/MTP
- Chất lượng cao - Sản xuất trước, thử nghiệm và đóng gói với báo cáo thử nghiệm
- Tiết kiệm không gian - Độ kính nhỏ làm giảm khối lượng cáp và cải thiện lưu lượng không khí
- Hiệu quả về thời gian - Thiết kế Plug and play giảm thời gian cài đặt
Ứng dụng
Được thiết kế cho môi trường trung tâm dữ liệu mật độ cao 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
Các ứng dụng chính bao gồm môi trường trung tâm dữ liệu mật độ cao, lắp đặt sợi quang đến tòa nhà và kết nối nội bộ trong thiết bị sợi quang.
Sản phẩm liên quan
Zion Communication cung cấp một loạt các cáp dây chuyền thẳng MTP-LC bao gồm cấu hình 8F, 12F và 24F trong các loại sợi SM, OM3 và OM4.
Phương pháp kết nối
MTP - 8 x cấu trúc đơn giản LC - loại 1
MTP - 4 x LC Duplex Structure - Loại 2 MTP - 4 x Uniboot LC Structure - Loại 3 Bao bì
Bao bì tiêu chuẩn bao gồm các cáp sợi quang được dán nhãn và đánh dấu bởi OMC. Kích thước hộp có sẵn: 34 × 22 × 15 cm, 44 × 34 × 24 cm, 54 × 39 × 34 cm. Bao bì tùy chỉnh có sẵn theo yêu cầu.
Dịch vụ OEM/ODM
- Màu sắc cáp, in ấn và vật liệu áo khoác tùy chỉnh
- Nhãn hiệu OEM, vòng nhận dạng và nhãn cáp
- Hộp tùy chỉnh và nhãn vận chuyển
- Các mức chất lượng khác nhau có sẵn
Sự thay đổi sản phẩm
