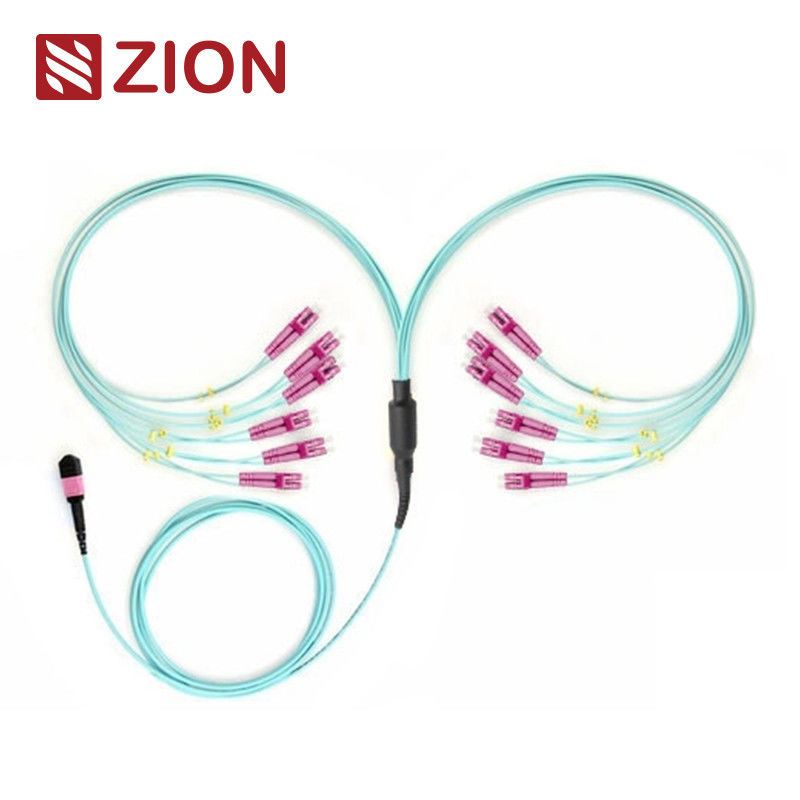

Cáp Harness Thẳng 24F MTP OM3 Fiber Optic MTP-LC 2.0mm

Nhận dạng sản phẩm

Mã Zion: ZCM21A57HAAX
Mô tả Zion: Cáp Harness Thẳng 24F MTP OM3 Fiber Optic MTP-LC 2.0mm

Tổng quan sản phẩm

Đầu nối MTP (Multi-Fiber Push On) là đầu nối sợi quang mật độ cao được thiết kế cho các ứng dụng trung tâm dữ liệu, lắp đặt cáp quang đến tòa nhà và các kết nối bên trong thiết bị thu phát quang hỗ trợ các ứng dụng 40G, 100G và QSFP+.

Cáp harness 24 lõi MTP Female sang 12 LC Duplex này có đầu nối MTP và LC ở cả hai đầu, được tối ưu hóa để kết nối trực tiếp quang học 40G QSFP+ PLR4 với 10G SFP+ LR trong môi trường trung tâm dữ liệu mật độ cao.

Tuân thủ Tiêu chuẩn Công nghiệp

Tiêu chuẩn Đầu nối MTP

Tham khảo: EIA/TIA-604-5

Chi tiết Vỏ

SM APC: Đầu nối màu xanh lá cây + ống bọc màu đen (MTP tổn hao tiêu chuẩn)
SM APC: Đầu nối màu vàng + ống bọc màu đen (MTP tổn hao siêu thấp)
OM1 & OM2 PC: Đầu nối màu be + ống bọc màu đen (MTP tổn hao tiêu chuẩn)
OM3 & OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc màu đen (MTP tổn hao tiêu chuẩn & siêu thấp)
OM3 & OM4 PC: Đầu nối màu tím hoa cà + ống bọc màu đen (MTP tổn hao tiêu chuẩn)

Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5) hệ thống cáp có cấu trúc theo TIA-568-C

Tuân thủ 10G Fiber Channel

Tuân thủ 40G và 100G IEEE 802.3

Tiêu chuẩn Đầu nối khác

SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 và JIS C5973
LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 và JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 và JIS C5973
ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 và JIS C5973
E2000: IEC61754-15

Các loại sợi có sẵn

G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

Thông số kỹ thuật quang học

Tổn hao chèn (MTP) - IEC 61300-3-34

Singlemode (APC được đánh bóng 8 độ): Tổn hao tiêu chuẩn: ≤0.75dB(tối đa), ≤0.50dB(Điển hình); Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)

Multimode (PC đánh bóng phẳng): Tổn hao tiêu chuẩn: ≤0.6dB(tối đa), ≤0.50(Điển hình); Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)

Tổn hao chèn (LC/SC/FC/ST) - IEC 61300-3-6

Chế độ đơn (APC được đánh bóng 8 độ): ≤0.3dB

Multimode (PC đánh bóng phẳng): ≤0.3dB

Tổn hao phản xạ

MTP Singlemode (APC được đánh bóng 8 độ): ≥60dB

MTP Multimode (PC đánh bóng phẳng): ≥25dB

LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode ≥35dB

Đặc tính hiệu suất

Độ bền: Thay đổi điển hình <0.3dB (200 lần giao phối)
Khả năng thay thế: ≤0.2dB
Kiểm tra chèn-kéo: 500 lần, IL＜0.5dB
Độ bền kéo: >70N
Nhiệt độ hoạt động (Singlemode APC): -40°C đến +85°C

Các tính năng chính

Tổn hao chèn thấp, tổn hao phản xạ cao
Đầu nối đa sợi dựa trên MT hỗ trợ 4, 8, 12 và 24 đầu cuối sợi
Giải pháp kinh tế để chấm dứt hàng loạt sợi
Được thiết kế cho các ứng dụng SM và MM tổn hao thấp và tổn hao tiêu chuẩn
Có sẵn các tùy chọn cáp tròn, cáp hình bầu dục và ruy băng trần
Vỏ được mã hóa màu để phân biệt loại sợi, loại đánh bóng và cấp đầu nối
Khả năng lặp lại và trao đổi tuyệt vời

Lợi ích sản phẩm

Chất lượng cao: Được chấm dứt, kiểm tra và đóng gói trước tại nhà máy với các báo cáo thử nghiệm để ghi lại tài liệu và kiểm soát chất lượng
Tiết kiệm không gian: Đường kính nhỏ làm giảm thể tích cáp và cải thiện điều kiện điều hòa không khí trong các trung tâm dữ liệu
Tiết kiệm thời gian: Thiết kế cắm và chạy giúp giảm đáng kể thời gian cài đặt

Ứng dụng

Được thiết kế cho Giải pháp liên kết 100GBASE-SR10 CXP/CFP, 100GBASE-LR4 và các ứng dụng trung tâm dữ liệu mật độ cao. Được tối ưu hóa cho môi trường trung tâm dữ liệu mật độ cao 10/40/100G. Cáp harness 24 sợi này được sử dụng để kết nối (12) SFP+ vào bảng điều hợp MTP và thân MTP.

Các khu vực ứng dụng chính bao gồm:

Môi trường trung tâm dữ liệu mật độ cao
Lắp đặt cáp quang đến tòa nhà
Kết nối bên trong thiết bị quang học

Tất cả các đầu nối MTP đều có nguồn gốc từ Senko/Nissin/Sumitomo.

Sản phẩm liên quan

Cáp Harness Thẳng MTP-LC Nóng của Zion Communication bao gồm:

Mã sản phẩm	Mô tả
7236037 ZCM11A12HIA	Cáp Harness Thẳng 8F MPO SM Fiber Optic MPO-LC 2.0mm
7236038 ZCM11A22HIA	Cáp Harness Thẳng 12F MPO SM Fiber Optic MPO-LC 2.0mm
7236039 ZCM11A52HIA	Cáp Harness Thẳng 24F MPO SM Fiber Optic MPO-LC 2.0mm
7236040 ZCM11A17HAA	Cáp Harness Thẳng 8F MPO OM3 Fiber Optic MPO-LC 2.0mm
7236041 ZCM11A27HAA	Cáp Harness Thẳng 12F MPO OM3 Fiber Optic MPO-LC 2.0mm
7236042 ZCM11A57HAA	Cáp Harness Thẳng 24F MPO OM3 Fiber Optic MPO-LC 2.0mm
7236043 ZCM11A18HMA	Cáp Harness Thẳng 8F MPO OM4 Fiber Optic MPO-LC 2.0mm
7236044 ZCM11A28HMA	Cáp Harness Thẳng 12F MPO OM4 Fiber Optic MPO-LC 2.0mm
7236045 ZCM11A58HMA	Cáp Harness Thẳng 24F MPO OM4 Fiber Optic MPO-LC 2.0mm
7236046 ZCM21A12HIA	Cáp Harness Thẳng 8F MTP SM Fiber Optic MPO-LC 2.0mm
7236047 ZCM21A22HIA	Cáp Harness Thẳng 12F MTP SM Fiber Optic MPO-LC 2.0mm
7236048 ZCM21A52HIA	Cáp Harness Thẳng 24F MTP SM Fiber Optic MPO-LC 2.0mm
7236049 ZCM21A17HAA	Cáp Harness Thẳng 8F MTP OM3 Fiber Optic MPO-LC 2.0mm
7236050 ZCM21A27HAA	Cáp Harness Thẳng 12F MTP OM3 Fiber Optic MPO-LC 2.0mm
7236051 ZCM21A57HAA	Cáp Harness Thẳng 24F MTP OM3 Fiber Optic MPO-LC 2.0mm
7236052 ZCM21A18HMA	Cáp Harness Thẳng 8F MTP OM4 Fiber Optic MPO-LC 2.0mm
7236053 ZCM21A28HMA	Cáp Harness Thẳng 12F MTP OM4 Fiber Optic MPO-LC 2.0mm
7236054 ZCM21A58HMA	Cáp Harness Thẳng 24F MTP OM4 Fiber Optic MPO-LC 2.0mm

Phương pháp kết nối và phân cực

Ba phương pháp kết nối giúp duy trì phân cực MPO/MTP thích hợp:

MTP - Cấu trúc 24 x LC Simplex - Loại 1

MTP - Cấu trúc 12 x LC Duplex - Loại 2 - Loại A

MTP - Cấu trúc 12 x LC Duplex - Loại 2 - Loại B

MTP - Cấu trúc 12 x LC Duplex - Loại 2 - Loại C

MTP - Phân cực cho MTP - Cấu trúc 12 x Uniboot LC - Loại 3

Chi tiết vật liệu

Thông tin đóng gói

Đóng gói tiêu chuẩn bao gồm cáp quang có nhãn và được đánh dấu bởi OMC theo mặc định.

Kích thước thùng carton tiêu chuẩn:

34*22*15 cm
44*34*24 cm
54*39*34 cm

Việc lựa chọn thùng carton phụ thuộc vào số lượng. Có sẵn bao bì tùy chỉnh.

Dịch vụ OEM/ODM

Các tùy chọn tùy chỉnh bao gồm:

Màu cáp, in ấn và vật liệu vỏ
Tùy chỉnh màu đầu nối
Nhãn OEM, vòng nhận dạng, nhãn cáp
Hộp tùy chỉnh và dấu hiệu vận chuyển
Có sẵn các mức chất lượng khác nhau

Nguồn gốc:	Trung Quốc
Hàng hiệu:	HELLOSIGNAL® OR OEM

Số lượng đặt hàng tối thiểu:	50 CHIẾC
chi tiết đóng gói:	10 PC / Túi nhựa
Thời gian giao hàng:	Thông thường 25 ngày sau khi nhận được tiền đặt cọc.
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	không giới hạn

Độ bền:	<0,3dB thay đổi điển hình, 200 giao phối	Khả năng thay thế:	.20,2dB
Chèn-kéo Kiểm tra:	Trên 600 lần, IL＜0,5dB	Độ bền kéo:	>70N
Nhiệt độ hoạt động (℃）:	-40 đến +85°C
Làm nổi bật:	Cáp quang MTP 2.0mm , Cáp khai thác MTP thẳng đến LC

Cáp quang MTP-LC 2.0mm thẳng 24F OM3 MTP cho Ứng dụng Trung tâm Dữ liệu Mật độ Cao

Cáp quang MTP 2.0mm

Cáp khai thác MTP thẳng đến LC

cáp MPO,

Sợi MPO,

cáp mtp
