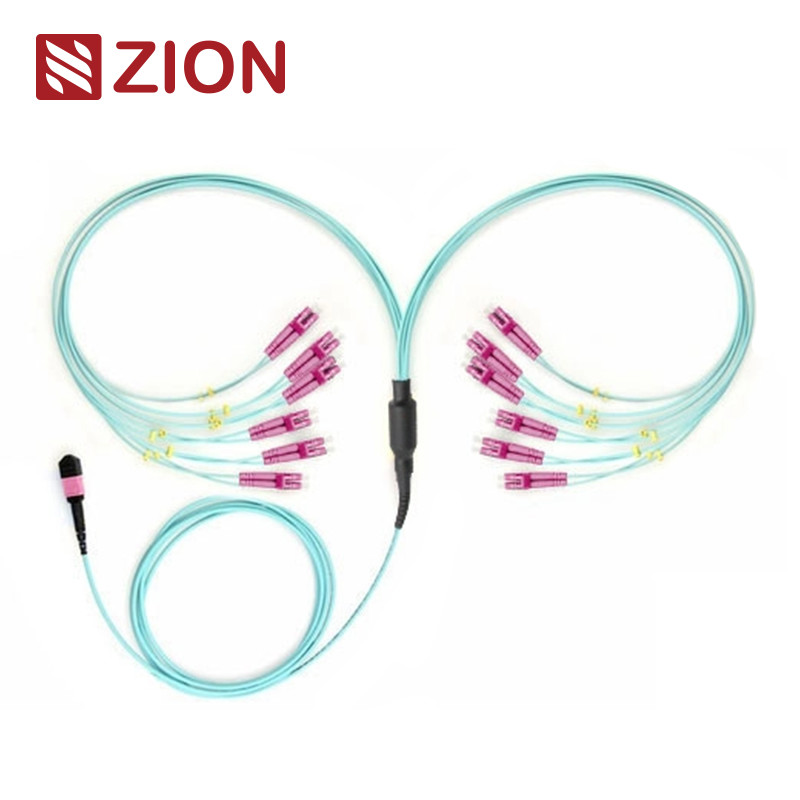

Cáp khai thác thẳng 24F MTP OM3 MTP-LC 2.0mm

Bộ kết nối tiêu chuẩn công nghiệp

MPO đơn chế độGhi chú:EIA/TIA-604-5

MPO đơn chế độChi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)

MPO MultimodeGhi chú:EIA/TIA-604-5

MPO MultimodeChi tiết nhà ở:OM1&OM2 PC: Kết nối màu beige + giày đen (MTP mất mát tiêu chuẩn)
OM3&OM4 PC: Aqua connectors+black boot (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MTP mất mát tiêu chuẩn)

• Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
• Phù hợp với kênh sợi 10G
• 40G và 100G IEEE 802.3

Các kết nối khác tiêu chuẩn công nghiệp

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973

• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973

• ST: TIA/EIA, FOCIS2, GR-326.

• E2000: IEC61754-15

Có sẵn cho

• G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Thông số kỹ thuật quang học

Mất nhập (MTP) ((IEC 61300-3-34)Chế độ đơn (APC)8 độ đánh bóng):Mất tiêu chuẩn:≤0.75dB ((max), ≤0.50dB ((thường); Mất rất thấp:≤ 0,35dB (tối đa), ≤ 0,20dB (thường)

Mất nhập (MTP) (IEC 61300-3-34)Multimode (PC)Sơn phẳng):Mất tiêu chuẩn:≤0.6dB (tối đa), ≤0.50 (thường); Mất rất thấp:≤0,35dB (tối đa), ≤0,20dB (thường)

Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Chế độ đơn (APC 8 độ đánh bóng):≤ 0,3dB

Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3dB

Lợi nhuận lỗ (MTP)Chế độ đơn (APC)8 độ đánh bóng):≥ 60dB(8 độ đánh bóng)

Lợi nhuận lỗ (MTP)Multimode (PC)Sơn phẳng):≥25dB

Lợi nhuận lỗ (LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Lợi nhuận lỗ (LC/SC/FC/ST):≥35dB

Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)

Khả năng thay thế: ≤0,2dB

Thử nghiệm chèn kéo: 500 lần, IL<0.5dB

Độ bền kéo:> 70N

Nhiệt độ hoạt độngChế độ đơn (APC):-40°C đến +85°C

Đặc điểm

• Mất ít chèn, mất nhiều lợi nhuận
• MT dựa trên Multi-fiber Connector, 4,8,12 và 24 kết thúc kết nối sợi và tập hợp
• Giải pháp kinh tế để kết thúc khối lượng sợi
• Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
• Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần có sẵn
• Các vỏ có mã màu có sẵn để phân biệt loại sợi, loại sơn và/hoặc chất lượng kết nối
• Tốt về khả năng lặp lại và trao đổi

Các ưu điểm của MPO/MTP Patch cable/trunk cable thường bao gồm:

• Chất lượng cao MPO / MTP Cáp vá / cáp thân được kết thúc trước nhà máy, được kiểm tra và đóng gói cùng với báo cáo thử nghiệm.
• Giảm khối lượng cáp ✅MPO / MTP Cáp vá / cáp thân có đường kính rất nhỏ, làm giảm khối lượng cáp và cải thiện điều kiện điều hòa không khí trong trung tâm dữ liệu
• Tiết kiệm thời gian ✓ Với thiết kế cắm và chơi đặc biệt, cáp MPO / MTP Patch / cáp thân có thể được kết hợp và cắm ngay lập tức.

Ứng dụng

24F MTP- LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho giải pháp kết nối 100GBASE-SR10 CXP / CFP, 100GBASE-LR4 và trung tâm dữ liệu mật độ cao.Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.Đây cáp dây chuyền 24 Fiber được sử dụng để kết nối (12) SFP + vào một bảng điều khiển adapter MTP và thân MTP
Tất cả các đầu nối MTP của OMC đều đến từ Senko / Nissin / Sumitomo.

• Ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
• Sợi quang đến tòa nhà
• Ứng dụng kết nối nội bộ trong thiết bị sợi.

Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:

Cáp dây chuyền thẳng MTP-LC nóng của Zion Communication

• 7236037 ZCM11A12HIA: 8F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236038 ZCM11A22HIA: 12F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236039 ZCM11A52HIA: 24F MPO SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236040 ZCM11A17HAA: 8F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236041 ZCM11A27HAA: 12F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236042 ZCM11A57HAA: 24F MPO OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236043 ZCM11A18HMA: 8F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236044 ZCM11A28HMA: 12F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236045 ZCM11A58HMA: 24F MPO OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236046 ZCM21A12HIA: 8F MTP SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236047 ZCM21A22HIA: 12F MTP SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236048 ZCM21A52HIA: 24F MTP SM Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236049 ZCM21A17HAA: 8F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236050 ZCM21A27HAA: 12F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236051 ZCM21A57HAA: 24F MTP OM3 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236052 ZCM21A18HMA: 8F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236053 ZCM21A28HMA: 12F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng
• 7236054 ZCM21A58HMA: 24F MTP OM4 Sợi quang MPO-LC 2.0mm Cáp dây chuyền thẳng

Các kênh sợi kết nối

Ba phương pháp kết nối giúp duy trì độ cực MPO/MTP đúng

MTP 24 x LC Cấu trúc đơn giản-Loại 1

MTP 12 x LC Duplex cấu trúc loại 2 - loại A

MTP 12 x LC Duplex cấu trúc loại 2 - loại B

MTP 12 x LC Duplex cấu trúc loại 2 - loại C

MTP ¢Đường cực cho MTP ¢12 x cấu trúc Uniboot LC-Loại 3

Thông tin chi tiết về vật liệu

Bao bì

Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.

Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.

Bao bì có thể được tùy chỉnh.

Dịch vụ OEM / ODM cho bạn

• Màu cáp, chữ in, vật liệu của áo khoác cáp, màu của đầu nối
• Nhãn hiệu OEM, Nhẫn nhận dạng, Nhãn hiệu cáp,hộp, dấu hiệu vận chuyển
• Chất lượng khác nhau.
