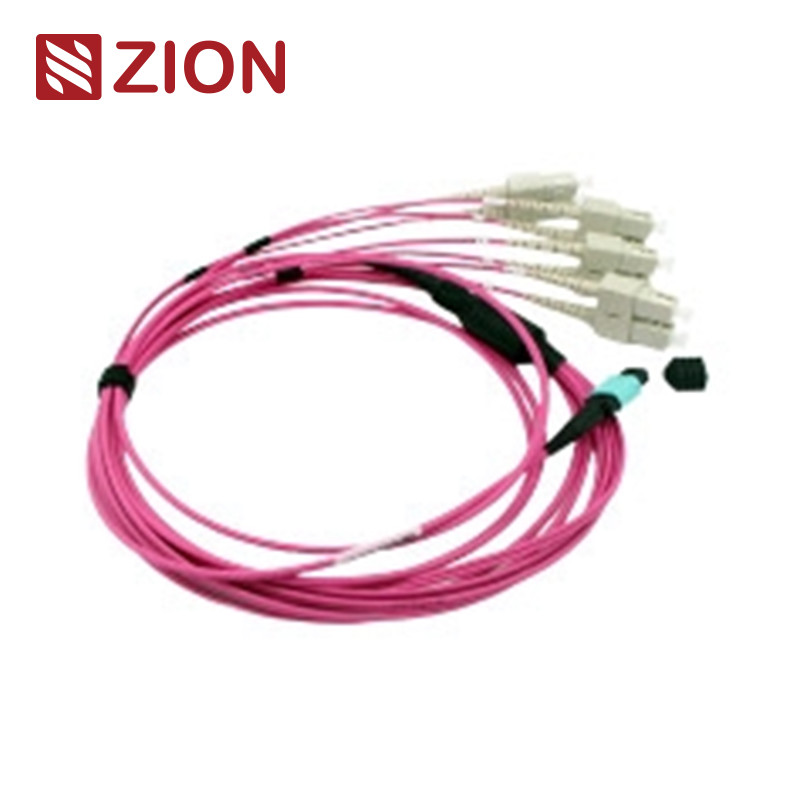

8F MTP OM4 Sợi quang MTP-LC 2.0mm dây chuyền dây chuyền thẳng
Mã Zion:ZCM21A18HMAX
Zion Mô tả:8F MTP OM4 Sợi quang MTP-LC 2.0mm dây chuyền dây chuyền thẳng
Kết nối MTP là một loại kết nối đa sợi được thiết kế cho môi trường mật độ cao.và kết nối nội bộ trong thiết bị phát tín hiệu quang học như 40G, 100G, và thiết bị QSFP +.
Các loại đầu nối MTP được phân biệt theo các quy định EIA / TIA-604-5 theo số lõi, giới tính (nam / nữ) và cực (PC hoặc APC).
Các bộ cáp dây chuyền thẳng 8 lõi MTP đến Duplex (4xLC uniboot) hoặc Simplex (4xLC) được kết thúc bằng các đầu nối MTP và LC.Các dây cáp phát sóng 8 sợi được tối ưu hóa cho kết nối trực tiếp quang học 40G QSFP + PLR4 đến 10G SFP + LR và các ứng dụng trung tâm dữ liệu mật độ cao.
Tiêu chuẩn công nghiệp kết nối
MPO đơn chế độ
Ghi chú:EIA/TIA-604-5
Chi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MTP)
SM APC: Máy kết nối màu vàng + boot màu đen (MTP mất mát siêu thấp)
MPO Multimode
Ghi chú:EIA/TIA-604-5
Chi tiết nhà ở:OM1&OM2 PC: Kết nối màu beige + giày đen (MTP mất mát tiêu chuẩn)
OM3&OM4 PC: Aqua connectors+black boot (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MTP mất mát tiêu chuẩn)
- Đáp ứng tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) phù hợp
- Phù hợp với kênh sợi 10G
- 40G và 100G IEEE 802.3
Các tiêu chuẩn kết nối khác
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 và JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 và JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 và JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 và JIS C5973
- E2000: IEC61754-15
Các loại sợi có sẵn
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Thông số kỹ thuật quang học
Mất tích nhập (MTP)
Chế độ đơn (APC 8 độ đánh bóng):Mất tiêu chuẩn: ≤0.75dB ((max), ≤0.50dB ((thường); Mất siêu thấp: ≤0.35dB ((max), ≤0.20dB ((thường)
Multimode (PC Flat Polish):Mất tiêu chuẩn: ≤0.6dB (tối đa), ≤0.50 (thường); Mất siêu thấp: ≤0.35dB (tối đa), ≤0.20dB (thường)
Mất tích nhập (LC/SC/FC/ST)
Chế độ đơn (APC 8 độ đánh bóng):≤0,3dB
Multimode (PC Flat Polish):≤0,3dB
Lợi nhuận mất mát
MTP Singlemode (APC):≥ 60dB
MTP Multimode (PC):≥25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB; Multimode ≥35dB
Thông số kỹ thuật hiệu suất
- Độ bền: <0,3dB thay đổi điển hình (200 lần giao phối)
- Khả năng hoán đổi: ≤ 0,2dB
- Thử nghiệm kéo-nhét: 500 lần, IL<0,5dB
- Độ bền kéo: > 70N
- Thời gian cắm: >600
- Nhiệt độ hoạt động (Singlemode APC): -40°C đến +85°C
Các đặc điểm chính
- Mất thấp khi chèn, mất lợi nhuận cao
- MT dựa trên Multi-fiber Connector với 4, 8, 12 và 24 kết thúc sợi
- Giải pháp kinh tế để kết thúc khối lượng sợi
- Được thiết kế cho các ứng dụng SM và MM mất mát thấp và mất mát tiêu chuẩn
- Cáp tròn cứng, cáp hình bầu dục và các tùy chọn ruy băng trần
- Các vỏ có mã màu để dễ dàng xác định loại sợi
- Khả năng lặp lại và trao đổi tuyệt vời
Ưu điểm của cáp MPO/MTP
- Chất lượng cao - Sản xuất trước, thử nghiệm và đóng gói với báo cáo thử nghiệm
- Tiết kiệm không gian - Độ kính nhỏ làm giảm khối lượng cáp và cải thiện lưu lượng không khí
- Tiết kiệm thời gian - Thiết kế Plug and play giảm thời gian cài đặt
Ứng dụng
SM 8F MTP-LC / SC / FC / ST Straight Harness Cables được tối ưu hóa cho kết nối trực tiếp quang học 40G QSFP + PLR4 đến 10G SFP + LR và các ứng dụng trung tâm dữ liệu mật độ cao.
Cáp dây chuyền 8 sợi này cho phép kết nối trực tiếp giữa cổng QSFP + đến (4) cổng SFP + mà không có tấm vá hoặc thân trung gian.
Tất cả các đầu nối MTP đều đến từ Senko/Nissin/Sumitomo và được sử dụng trong ba lĩnh vực chính:
- Môi trường trung tâm dữ liệu mật độ cao
- Ứng dụng sợi trong tòa nhà
- Các kết nối nội bộ trong thiết bị sợi
Quy tắc đặt tên và xác nhận thứ tự
Cáp dây chuyền thẳng MTP-LC phổ biến
| Mã sản phẩm |
Mô tả |
| 7236037 ZCM11A12HIA |
8F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236038 ZCM11A22HIA |
12F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236039 ZCM11A52HIA |
24F MPO SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236040 ZCM11A17HAA |
8F MPO OM3 Cáp dây chuyền thẳng MPO-LC 2.0mm |
| 7236041 ZCM11A27HAA |
12F MPO OM3 Sợi quang MPO-LC 2,0mm dây chuyền dây chuyền thẳng |
| 7236042 ZCM11A57HAA |
24F MPO OM3 Cáp dây chuyền thẳng MPO-LC 2.0mm |
| 7236043 ZCM11A18HMA |
8F MPO OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236044 ZCM11A28HMA |
12F MPO OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236045 ZCM11A58HMA |
24F MPO OM4 Cáp dây chuyền thẳng MPO-LC 2.0mm |
| 7236046 ZCM21A12HIA |
8F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236047 ZCM21A22HIA |
12F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236048 ZCM21A52HIA |
24F MTP SM Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236049 ZCM21A17HAA |
8F MTP OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236050 ZCM21A27HAA |
12F MTP OM3 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236051 ZCM21A57HAA |
24F MTP OM3 Cáp dây chuyền thẳng MPO-LC 2.0mm |
| 7236052 ZCM21A18HMA |
8F MTP OM4 Cáp dây chuyền thẳng MPO-LC 2.0mm |
| 7236053 ZCM21A28HMA |
12F MTP OM4 Sợi quang MPO-LC 2.0mm dây chuyền dây chuyền thẳng |
| 7236054 ZCM21A58HMA |
24F MTP OM4 Cáp dây chuyền thẳng MPO-LC 2.0mm |
Phương pháp kết nối cho cực MPO/MTP
MTP - 8 x cấu trúc đơn giản LC - loại 1
MTP - 4 x LC Duplex Structure - Loại 2
MTP - 4 x Uniboot LC Structure - Loại 3
Tài liệu chi tiết
Bao bì
Tất cả các cáp sợi quang đều được dán nhãn và đánh dấu bởi OMC như tiêu chuẩn. Kích thước thùng có sẵn bao gồm 34 × 22 × 15 cm, 44 × 34 × 24 cm và 54 × 39 × 34 cm. Lựa chọn thùng phụ thuộc vào số lượng đặt hàng.Các tùy chọn đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
- Màu sắc cáp, in ấn và vật liệu áo khoác tùy chỉnh
- Nhãn hiệu OEM, vòng nhận dạng và nhãn cáp
- Hộp tùy chỉnh và nhãn vận chuyển
- Các mức chất lượng khác nhau có sẵn
