| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50 CHIẾC |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | không giới hạn |
| Độ bền: | <0,3dB thay đổi điển hình, 200 giao phối | khả năng hoán đổi cho nhau: | ≤0,2dB |
|---|---|---|---|
| Độ bền kéo: | >70N | Chèn-kéo Kiểm tra: | 500 lần, IL＜0,5dB |
| Nhiệt độ hoạt động (℃）: | -40 đến +85°C |
MPO đơn chế độGhi chú:IEC 61754-7
MPO đơn chế độChi tiết nhà ở:SM APC: Máy kết nối màu xanh lá cây + boot màu đen (Standard Loss MPO)
SM APC: Máy kết nối màu vàng + boot màu đen (Super low loss MPO)
MPO MultimodeGhi chú:IEC 61754-7
MPO MultimodeChi tiết nhà ở:OM1&OM2 PC: Các đầu nối màu beige + giày đen (MPO mất mát tiêu chuẩn)
OM3&OM4 PC: Kết nối Aqua + giày đen (Standard&Super MPO mất mát thấp)
OM3&OM4 PC: Heather Violet kết nối + giày đen (MPO tiêu chuẩn mất mát)
Mất nhập (MPO) ((IEC 61300-3-34)Chế độ đơn (APC)8 độ đánh bóng):Mất tiêu chuẩn:≤0.75dB ((max), ≤0.50dB ((thường); Mất rất thấp:≤ 0,35dB (tối đa), ≤ 0,20dB (thường)
Mất tích nhập (MPO) (IEC 61300-3-34)Multimode (PC)Sơn phẳng):Mất tiêu chuẩn:≤0.6dB (tối đa), ≤0.50 (thường); Mất rất thấp:≤0,35dB (tối đa), ≤0,20dB (thường)
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Chế độ đơn (APC 8 độ đánh bóng):≤ 0,3dB
Mất tích nhập (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flat Polish):≤ 0,3dB
Lợi nhuận lỗ (MPO)Chế độ đơn (APC)8 độ đánh bóng):≥ 60dB(8 độ đánh bóng)
Lợi nhuận lỗ (MPO)Multimode (PC)Sơn phẳng):≥25dB
Lợi nhuận lỗ (LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Lợi nhuận lỗ (LC/SC/FC/ST):≥35dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế: ≤0,2dB
Thử nghiệm chèn kéo: 500 lần, IL<0.5dB
Độ bền kéo:> 70N
Nhiệt độ hoạt độngChế độ đơn (APC):-40°C đến +85°C
12F MPO- LC / SC / FC / ST Cáp dây chuyền thẳng được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP + PLR4 và trung tâm dữ liệu mật độ cao. Nó được tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
Tất cả các bộ kết nối MPO của OMC đều đến từ Senko / Nissin / Sumitomo.
Quy tắc đặt tên và thông tin xác nhận đơn đặt hàng:
Nhấn Pull Tab cho Senko MPO

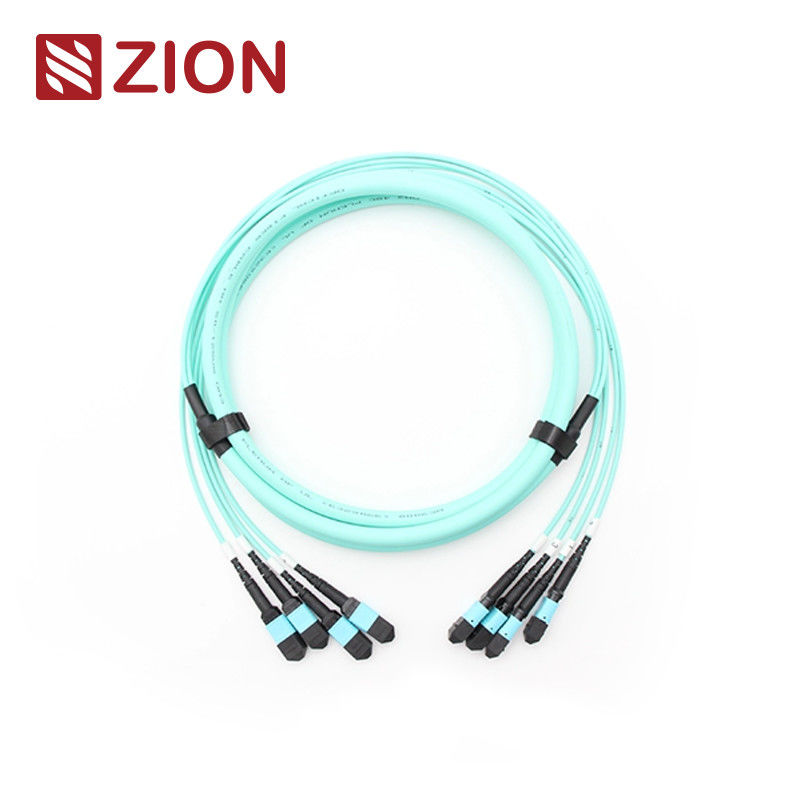

24F-144F MPO/MTP TRUNK CABLE
Sản phẩm vật liệu-cáp
Các kênh sợi kết nối
Lưu ý: Máy kết nối nữ cần phải kết nối với loại đầu nối nam.
MPO-MPO 12F Trunk cable drawing.
| Tổng chiều dài ((L)) ((m)) | chiều dài dung sai ((cm) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| + 0,5% x L/-0 |
| |||||||
Ba phương pháp kết nối giúp duy trì độ cực MTP/MPO đúng
Bởi vì 24F-144F MPO / MTP cáp thân ¢s kết nối đơn vị là 12F MPO / MTP, vì vậy nó có cùng cực như đơn 12F
Cáp gốc MPO/MTP.
Thông tin chi tiết về vật liệu
Gói cáp quang sợi dễ dàng và được bảo vệ tốt này đã được nhãn và đánh dấu bởi OMC như là mặc định.
Kích thước hộp tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.
Bao bì có thể được tùy chỉnh.
