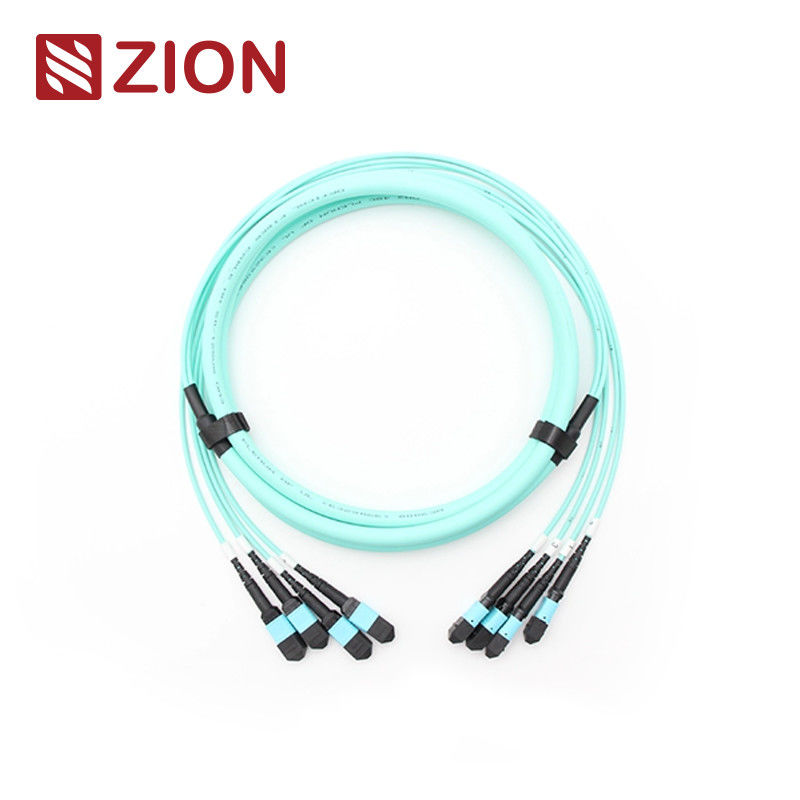

Cáp Trunk Quang 48F (4x12) MPO OM3
Cáp Trunk Quang 48F MPO OM3 (4*12)
Mã và Mô tả Zion
Mã Zion: ZCM12C7HIAX
Mô tả Zion: Cáp Trunk Quang 48F MPO OM3 (4*12)
Đầu nối MPO là một loại đầu nối đa sợi được thiết kế cho môi trường mật độ cao. Đầu nối MPO (Multi-Fiber Push On) chủ yếu được sử dụng trong các trung tâm dữ liệu, các ứng dụng cáp quang đến tòa nhà và các kết nối bên trong thiết bị thu phát quang hỗ trợ các công nghệ 40G, 100G và QSFP+.
Các loại đầu nối MPO được phân biệt theo quy định IEC 61754-7 theo số lõi, giới tính (Đực/Cái) và phân cực (PC hoặc APC).
Cáp trunk MPO/MTP 24F-144F được kết thúc bằng đầu nối MPO/MTP ở cả hai đầu. Các cáp này kết nối các mô-đun MPO/MTP với nhau dưới dạng các liên kết vĩnh viễn và có sẵn với 12, 24, 48, 60, 72, 96 và 144 sợi, hỗ trợ tốc độ lên đến 10/40/100Gbps cho các giải pháp trung tâm dữ liệu.
Tiêu chuẩn Công nghiệp Đầu nối
MPO Singlemode
Tham khảo: IEC 61754-7
Chi tiết Vỏ: SM APC: Đầu nối màu xanh lục + ống bọc màu đen (MPO tổn hao tiêu chuẩn)
SM APC: Đầu nối màu vàng + ống bọc màu đen (MPO tổn hao siêu thấp)
MPO Multimode
Tham khảo: IEC 61754-7
Chi tiết Vỏ: OM1&OM2 PC: Đầu nối màu be + ống bọc màu đen (MPO tổn hao tiêu chuẩn)
OM3&OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc màu đen (MPO tổn hao tiêu chuẩn & siêu thấp)
OM3&OM4 PC: Đầu nối màu tím hoa cà + ống bọc màu đen (MPO tổn hao tiêu chuẩn)
- Đạt Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Tuân thủ TIA-604-5(FOCIS5) Cáp có cấu trúc theo TIA-568-C
- Tuân thủ 10G Fiber Channel
- 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
| Thông số |
Thông số kỹ thuật |
| Tổn hao chèn (MPO) Singlemode (APC được đánh bóng 8 độ) |
Tổn hao tiêu chuẩn: ≤0.75dB(tối đa), ≤0.50dB(Điển hình)
Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình) |
| Tổn hao chèn (MPO) Multimode (PC đánh bóng phẳng) |
Tổn hao tiêu chuẩn: ≤0.6dB(tối đa), ≤0.50(Điển hình)
Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình) |
| Tổn hao chèn (LC/SC/FC/ST) Singlemode (APC được đánh bóng 8 độ) |
≤0.3dB |
| Tổn hao chèn (LC/SC/FC/ST) Multimode (PC đánh bóng phẳng) |
≤0.3dB |
| Tổn hao phản xạ (MPO) Singlemode (APC được đánh bóng 8 độ) |
≥60dB(đánh bóng 8 độ) |
| Tổn hao phản xạ (MPO) Multimode (PC đánh bóng phẳng) |
≥25dB |
| Tổn hao phản xạ (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| Độ bền |
Thay đổi điển hình <0.3dB (200 lần giao phối) |
| Khả năng thay thế |
≤0.2dB |
| Kiểm tra chèn-kéo |
500 lần, IL＜0.5dB |
| Độ bền kéo |
>70N |
| Nhiệt độ hoạt động Singlemode (APC) |
-40°C đến +85°C |
Tính năng
- Tổn hao chèn thấp, tổn hao phản xạ cao
- Đầu nối đa sợi dựa trên MT, các cụm và đầu nối sợi 4,8,12 và 24
- Giải pháp kinh tế để chấm dứt hàng loạt sợi
- Được thiết kế cho các ứng dụng SM và MM tổn hao thấp và tổn hao tiêu chuẩn
- Có sẵn các tùy chọn cáp tròn, cáp hình bầu dục và ruy băng trần
- Có sẵn vỏ bọc được mã hóa màu để phân biệt loại sợi, loại đánh bóng và/hoặc cấp đầu nối
- Tốt về khả năng lặp lại và khả năng trao đổi
Ứng dụng
Cáp dây nịt thẳng 12F MPO-LC/SC/FC/ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và các trung tâm dữ liệu mật độ cao. Tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
Tất cả các Đầu nối MPO của OMC đều đến từ Senko/Nissin/Sumitomo. Dây vá sợi MPO được sử dụng trong ba lĩnh vực chính:
- Ứng dụng Trung tâm dữ liệu với môi trường mật độ cao
- Sợi quang đến tòa nhà
- Ứng dụng đầu nối bên trong trong thiết bị sợi quang
Quy tắc đặt tên & Thông tin xác nhận đơn hàng
Tab Push Pull cho Senko MPO
Cáp Trunk 24F-144F MPO/MTP
Vật liệu sản phẩm - Cáp
Đầu nối và Kênh sợi
Lưu ý: Đầu nối cái cần kết nối với loại đầu nối đực.
Bản vẽ Cáp Trunk MPO-MPO 12F
| Tổng chiều dài (L) (m) |
Chiều dài dung sai (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Ba Phương pháp Kết nối Giúp Giữ Đúng Phân cực MTP/MPO
Vì đầu nối đơn vị của cáp trunk 24F-144F MPO/MTP là 12F MPO/MTP, nên nó có cùng cực tính với cáp trunk 12F MPO/MTP đơn.
Chi tiết Vật liệu
Cáp Trunk MPO/MTP Nóng của Zion Communication
- 7236055 ZCM12C2HIA: Cáp Trunk Quang 48F MPO SM (4*12)
- 7236056 ZCM12C7HAA: Cáp Trunk Quang 48F MPO OM3 (4*12)
- 7236057 ZCM12C8HMAX: Cáp Trunk Quang 48F MPO OM4 (4*12)
- 7236058 ZCM22C2HIA: Cáp Trunk Quang 48F MTP SM (4*12)
- 7236059 ZCM22C7HAA: Cáp Trunk Quang 48F MTP OM3 (4*12)
- 7236060 ZCM22C8HMA: Cáp Trunk Quang 48F MTP OM4 (4*12)
Đóng gói
Gói cáp quang dễ xử lý và được bảo vệ tốt này đã được OMC dán nhãn và đánh dấu theo mặc định. Kích thước thùng carton tiêu chuẩn: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Việc lựa chọn thùng carton phụ thuộc vào số lượng hàng hóa. Đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
Các tùy chọn tùy chỉnh bao gồm:
- Màu cáp, từ in, vật liệu vỏ cáp, màu đầu nối
- Nhãn OEM, Vòng nhận dạng, nhãn cáp, hộp, dấu hiệu vận chuyển
- Các mức chất lượng khác nhau
