Cáp trung kế sợi quang 48F MPO OM4

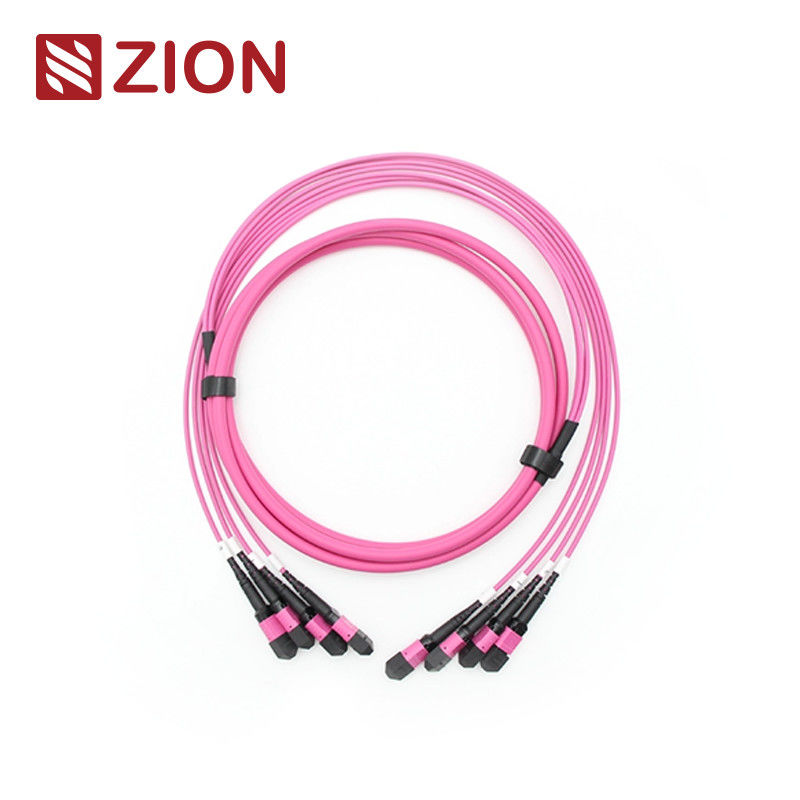

(4 × 12) Cáp trung kế sợi quang 48F MPO OM4
Mã Zion:ZCM12C8HIAX
Mô tả của Zion:(4 × 12) Cáp trung kế sợi quang 48F MPO OM4
Đầu nối MPO là đầu nối đẩy nhiều sợi được thiết kế cho môi trường mật độ cao. Hệ thống này chủ yếu được sử dụng trong các trung tâm dữ liệu, ứng dụng cáp quang và kết nối nội bộ trong thiết bị thu phát quang hỗ trợ công nghệ 40G, 100G và QSFP+.
Các loại đầu nối MPO được phân loại theo tiêu chuẩn IEC 61754-7 dựa trên số lượng lõi, giới tính (nam/nữ) và loại đánh bóng (PC hoặc APC).
Tổng quan về sản phẩm
Cáp trung kế 24F-144F MPO/MTP được kết thúc bằng đầu nối MPO/MTP ở cả hai đầu, tạo liên kết cố định giữa các mô-đun MPO/MTP. Có sẵn ở các cấu hình sợi 12, 24, 48, 60, 72, 96 và 144, các loại cáp này hỗ trợ tốc độ lên tới 10/40/100Gbps cho các giải pháp trung tâm dữ liệu.
Tiêu chuẩn công nghiệp kết nối
Tham khảo chế độ đơn MPO:IEC 61754-7
Chi tiết nhà ở Singlemode MPO:SM APC: Đầu nối màu xanh lá cây+khởi động màu đen (MPO tổn thất tiêu chuẩn); Đầu nối màu vàng+khởi động màu đen (MPO tổn hao cực thấp)
Tham chiếu đa chế độ MPO:IEC 61754-7
Chi tiết nhà ở đa chế độ MPO:PC OM1&OM2: Đầu nối màu be+boot đen; PC OM3&OM4: Đầu nối Aqua+boot đen; PC OM3&OM4: Đầu nối Heather Violet+boot đen
- Đạt tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Tuân thủ TIA-604-5(FOCIS5)
- Cáp có cấu trúc theo TIA-568-C
- Tuân thủ kênh sợi quang 10G
- Tuân thủ 40G và 100G IEEE 802.3
Thông số quang học
Mất chèn (MPO) Singlemode (APC 8 độ được đánh bóng):Mất tiêu chuẩn: .75dB (tối đa), .50.50dB (Điển hình); Mất siêu thấp: .350,35dB (tối đa), 0,20dB (Điển hình)
Đa chế độ Mất chèn (MPO) (đánh bóng phẳng PC):Mất tiêu chuẩn: .60,6dB (tối đa), 0,50 (Điển hình); Mất siêu thấp: .350,35dB (tối đa), 0,20dB (Điển hình)
Suy hao phản hồi (MPO) Singlemode (APC 8 độ được đánh bóng):≥60dB
Đa chế độ giảm phản hồi (MPO) (đánh bóng phẳng PC):≥25dB
Độ bền:<0,3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế cho nhau:.20,2dB
Kiểm tra chèn-kéo:500 lần, IL <0,5dB
Độ bền kéo:>70N
Nhiệt độ hoạt động Singlemode (APC):-40°C đến +85°C
Các tính năng chính
- Mất chèn thấp, mất lợi nhuận cao
- Đầu nối đa sợi dựa trên MT với các đầu cuối 4, 8, 12 và 24 sợi
- Giải pháp kinh tế cho việc cắt sợi hàng loạt
- Được thiết kế cho các ứng dụng singlemode và multimode tổn thất thấp và tổn thất tiêu chuẩn
- Các tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và dải băng trần
- Vỏ được mã hóa màu để nhận dạng loại sợi dễ dàng
- Độ lặp lại và khả năng trao đổi tuyệt vời
Ứng dụng
Cáp khai thác thẳng 12F MPO-LC/SC/FC/ST được thiết kế cho 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 và các trung tâm dữ liệu mật độ cao. Tối ưu hóa cho các ứng dụng trung tâm dữ liệu mật độ cao 10/40/100G.
- Ứng dụng trung tâm dữ liệu với môi trường mật độ cao
- Lắp đặt cáp quang vào tòa nhà
- Ứng dụng đầu nối bên trong trong thiết bị cáp quang
Quy tắc đặt tên & xác nhận đơn hàng
Tab kéo đẩy cho Senko MPO
Chất liệu sản phẩm - Cáp
Đầu nối và kênh sợi quang
Ghi chú:Đầu nối cái phải kết nối với loại đầu nối đực.
Bản vẽ cáp trung kế MPO-MPO 12F
Dung sai chiều dài tổng thể:
0<L<1: +5/-0cm
1<L<10: +10/-0cm
10<L<40: +15/-0 cm
40<L: +0,5% x L/-0
Ba phương thức kết nối cho phân cực MTP/MPO
Đầu nối đơn vị của cáp trung kế 24F-144F MPO/MTP là 12F MPO/MTP, duy trì cùng cực như cáp trung kế 12F MPO/MTP đơn.
Chi tiết vật liệu
Cáp trung kế MPO/MTP nóng truyền thông Zion
- 7236055 ZCM12C2HIA: (4×12)Cáp quang trung kế 48F MPO SM
- 7236056 ZCM12C7HAA: (4 × 12) Cáp trung kế sợi quang 48F MPO OM3
- 7236057 ZCM12C8HMAX: (4 × 12) Cáp trung kế sợi quang 48F MPO OM4
- 7236058 ZCM22C2HIA: (4×12)Cáp quang trung kế 48F MTP SM
- 7236059 ZCM22C7HAA: (4 × 12) Cáp trung kế sợi quang 48F MTP OM3
- 7236060 ZCM22C8HMA: (4 × 12) Cáp trung kế sợi quang 48F MTP OM4
Bao bì
Gói cáp quang được bảo vệ tốt và dễ xử lý này được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34×22×15 cm; 44×34×24cm; 54×39×34 cm. Lựa chọn thùng carton phụ thuộc vào số lượng. Bao bì tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
- Màu cáp, in ấn, chất liệu vỏ và màu đầu nối tùy chỉnh
- Ghi nhãn OEM, vòng nhận dạng, nhãn cáp, hộp và nhãn hiệu vận chuyển
- Mức chất lượng khác nhau có sẵn
