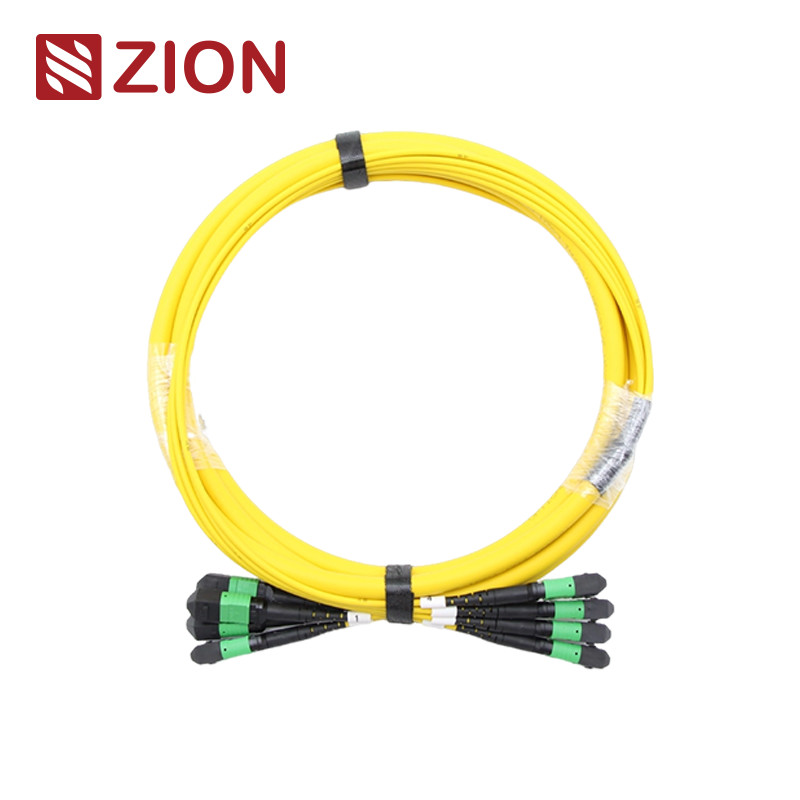

Cáp Trunk Quang 48F (4x12) MTP Sợi Đơn Mode
Cáp Trunk Quang MTP Sợi Đơn Mode 48F (4*12) này cung cấp kết nối đáng tin cậy cho các ứng dụng trung tâm dữ liệu và viễn thông đòi hỏi khắt khe.
Nhận dạng sản phẩm
Mã Zion: ZCM22C2HIAX
Mô tả Zion: Cáp Trunk Quang MTP SM 48F (4*12)
Tổng quan về đầu nối MTP
Đầu nối MTP (Multi-Fiber Push On) là một loại đầu nối đa sợi mật độ cao được thiết kế cho môi trường trung tâm dữ liệu, các ứng dụng sợi đến tòa nhà và các kết nối bên trong thiết bị thu phát quang hỗ trợ các công nghệ 40G, 100G và QSFP+.
Đầu nối MTP được phân loại theo tiêu chuẩn EIA/TIA-604-5 dựa trên số lượng sợi, giới tính (Đực/Cái) và loại đánh bóng (PC hoặc APC).
Thông số kỹ thuật cáp Trunk
Cáp trunk MPO/MTP 24F-144F được kết thúc bằng đầu nối MPO/MTP ở cả hai đầu, tạo ra các liên kết vĩnh viễn giữa các mô-đun MPO/MTP. Có sẵn các cấu hình 12, 24, 48, 60, 72, 96 và 144 sợi, các loại cáp này hỗ trợ tốc độ lên đến các giải pháp trung tâm dữ liệu 10/40/100Gbps.
Các loại cáp trunk này kết nối các hộp băng, bảng điều khiển hoặc quạt MPO/MTP chắc chắn, cho phép triển khai nhanh chóng hệ thống cáp xương sống mật độ cao trong các trung tâm dữ liệu và các môi trường có số lượng sợi cao khác.
Tuân thủ Tiêu chuẩn Công nghiệp
Tham chiếu Singlemode MTP: EIA/TIA-604-5
Chi tiết vỏ Singlemode MTP: SM APC: Đầu nối màu xanh lá cây + vỏ đen (MTP tổn hao tiêu chuẩn); Đầu nối màu vàng + vỏ đen (MTP tổn hao siêu thấp)
Tham chiếu Multimode MTP: EIA/TIA-604-5
Chi tiết vỏ Multimode MTP: OM1&OM2 PC: Đầu nối màu be + vỏ đen; OM3&OM4 PC: Đầu nối màu xanh ngọc lam + vỏ đen; OM3&OM4 PC: Đầu nối màu tím hoa thạch thảo + vỏ đen
- Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; tuân thủ TIA-604-5(FOCIS5)
- Hệ thống cáp có cấu trúc theo TIA-568-C
- Tuân thủ Kênh Sợi 10G
- Tuân thủ IEEE 802.3 40G và 100G
Thông số kỹ thuật hiệu suất quang học
Suy hao chèn (MTP) - Singlemode (APC được đánh bóng 8 độ):
Tổn hao tiêu chuẩn: ≤0.75dB(tối đa), ≤0.50dB(Điển hình)
Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)
Suy hao chèn (MTP) - Multimode (đánh bóng phẳng PC):
Tổn hao tiêu chuẩn: ≤0.6dB(tối đa), ≤0.50(Điển hình)
Tổn hao siêu thấp: ≤0.35dB(tối đa), ≤0.20dB(Điển hình)
Suy hao chèn (LC/SC/FC/ST):
Chế độ đơn (APC): ≤0.3dB
Đa chế độ (PC): ≤0.3dB
Suy hao phản hồi (MTP) - Singlemode (APC): ≥60dB
Suy hao phản hồi (MTP) - Multimode (PC): ≥25dB
Độ bền: <0.3dB thay đổi điển hình (200 lần giao phối)
Khả năng thay thế: ≤0.2dB
Kiểm tra kéo-đẩy: 500 lần, IL <0.5dB
Độ bền kéo: >70N
Nhiệt độ hoạt động - Singlemode: -40°C đến +85°C
Các tính năng chính
- Hiệu suất suy hao chèn thấp, suy hao phản hồi cao
- Đầu nối đa sợi dựa trên MT với 4, 8, 12 và 24 đầu cuối sợi
- Giải pháp kinh tế để chấm dứt hàng loạt sợi
- Được thiết kế cho các ứng dụng SM và MM tổn hao thấp và tổn hao tiêu chuẩn
- Tùy chọn cáp tròn chắc chắn, cáp hình bầu dục và ruy băng trần
- Vỏ được mã hóa màu để dễ dàng nhận dạng loại sợi và loại đánh bóng
- Khả năng lặp lại và trao đổi tuyệt vời
Ứng dụng
Đầu nối MTP của OMC từ Senko/Nissin/Sumitomo lý tưởng cho:
- Môi trường trung tâm dữ liệu mật độ cao
- Cài đặt sợi đến tòa nhà
- Kết nối bên trong thiết bị quang học
Tài liệu sản phẩm
Tab Kéo Đẩy cho Senko MTP
Vật liệu cấu tạo cáp
Cấu hình đầu nối và Kênh Sợi
Lưu ý: Đầu nối cái phải kết nối với các loại đầu nối đực để hoạt động bình thường.
Bản vẽ kỹ thuật cáp Trunk MTP-MTP 12F
Thông số kỹ thuật dung sai chiều dài
| Tổng chiều dài (L) (m) |
Dung sai chiều dài (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Phương pháp kết nối phân cực MTP/MPO
Vì đầu nối đơn vị của cáp trunk MPO/MTP 24F-144F là 12F MPO/MTP, nó duy trì cùng một cực tính như cáp trunk MPO/MTP 12F đơn.
Thông số kỹ thuật vật liệu
Các mẫu cáp Trunk MPO/MTP phổ biến
- 7236055 ZCM12C2HIAX: Cáp Trunk Quang MPO SM 48F (4*12)
- 7236056 ZCM12C7HAAX: Cáp Trunk Quang MPO OM3 48F (4*12)
- 7236057 ZCM12C8HMAX: Cáp Trunk Quang MPO OM4 48F (4*12)
- 7236058 ZCM22C2HIAX: Cáp Trunk Quang MTP SM 48F (4*12)
- 7236059 ZCM22C7HAAX: Cáp Trunk Quang MTP OM3 48F (4*12)
- 7236060 ZCM22C8HMAX: Cáp Trunk Quang MTP OM4 48F (4*12)
Thông tin đóng gói
Tất cả các loại cáp quang đều được OMC dán nhãn và đánh dấu theo tiêu chuẩn. Các kích thước thùng carton có sẵn bao gồm 34*22*15 cm, 44*34*24 cm và 54*39*34 cm, được chọn dựa trên số lượng đặt hàng. Các tùy chọn đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
Các tùy chọn tùy chỉnh bao gồm:
- Màu cáp, in ấn và vật liệu vỏ
- Nhãn OEM, vòng nhận dạng, nhãn cáp, hộp và dấu hiệu vận chuyển
- Các mức chất lượng khác nhau để đáp ứng các yêu cầu cụ thể
