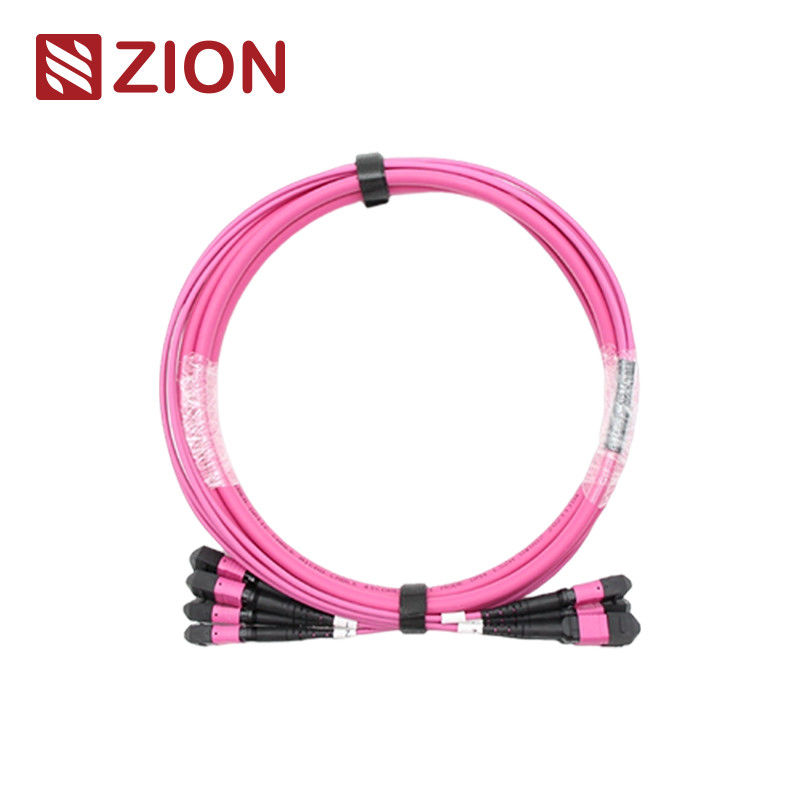

(4x12)48F Cáp Trunk Quang MTP OM4
Cáp trunk quang MTP OM4 mật độ cao được thiết kế cho các ứng dụng trung tâm dữ liệu, triển khai cáp quang đến tòa nhà và các kết nối bên trong trong thiết bị thu phát quang.
Nhận dạng sản phẩm
Mã Zion: ZCM22C8HIAX
Mô tả Zion: (4x12)48F Cáp Trunk Quang OM4 MTP
Đầu nối MTP là loại đầu nối đẩy đa sợi được thiết kế cho môi trường mật độ cao. Hệ thống kết nối trước này chủ yếu được sử dụng trong các trung tâm dữ liệu, các ứng dụng cáp quang đến tòa nhà và các kết nối bên trong trong thiết bị thu phát quang hỗ trợ các ứng dụng 40G, 100G và QSFP+.
Thông số kỹ thuật đầu nối MTP
Các loại đầu nối MTP được phân loại theo quy định EIA/TIA-604-5 dựa trên số lượng lõi, giới tính (đực/cái) và phân cực (PC hoặc APC).
Cáp trunk MPO/MTP 24F-144F được kết thúc bằng các đầu nối MPO/MTP ở cả hai đầu, kết nối các mô-đun MPO/MTP dưới dạng các liên kết vĩnh viễn. Có sẵn với 12, 24, 48, 60, 72, 96 hoặc 144 sợi, các cáp này hỗ trợ tốc độ lên đến 10/40/100Gbps cho các giải pháp trung tâm dữ liệu.
Tiêu chuẩn công nghiệp
MTP Singlemode
Tham khảo: EIA/TIA-604-5
Chi tiết vỏ:
SM APC: Đầu nối màu xanh lá cây + ống bọc đen (MTP tổn hao tiêu chuẩn)
SM APC: Đầu nối màu vàng + ống bọc đen (MTP tổn hao siêu thấp)
MTP Multimode
Tham khảo: EIA/TIA-604-5
Chi tiết vỏ:
OM1&OM2 PC: Đầu nối màu be + ống bọc đen (MTP tổn hao tiêu chuẩn)
OM3&OM4 PC: Đầu nối màu xanh ngọc lam + ống bọc đen (MTP tổn hao tiêu chuẩn & siêu thấp)
OM3&OM4 PC: Đầu nối màu tím hoa cà + ống bọc đen (MTP tổn hao tiêu chuẩn)
- Tuân thủ Tiêu chuẩn IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5)
- Hệ thống cáp có cấu trúc theo TIA-568-C
- Tuân thủ 10G Fiber Channel
- Tuân thủ 40G và 100G IEEE 802.3
Thông số kỹ thuật quang học
Suy hao chèn (MTP) - IEC 61300-3-34
Singlemode (APC được đánh bóng 8 độ):
Tổn hao tiêu chuẩn: ≤0.75dB (tối đa), ≤0.50dB (Điển hình)
Tổn hao siêu thấp: ≤0.35dB (tối đa), ≤0.20dB (Điển hình)
Multimode (PC đánh bóng phẳng):
Tổn hao tiêu chuẩn: ≤0.6dB (tối đa), ≤0.50dB (Điển hình)
Tổn hao siêu thấp: ≤0.35dB (tối đa), ≤0.20dB (Điển hình)
Suy hao chèn (LC/SC/FC/ST) - IEC 61300-3-6
Chế độ đơn (APC được đánh bóng 8 độ): ≤0.3dB
Multimode (PC đánh bóng phẳng): ≤0.3dB
Suy hao phản hồi (MTP)
Singlemode (APC được đánh bóng 8 độ): ≥60dB
Multimode (PC đánh bóng phẳng): ≥25dB
Thông số kỹ thuật bổ sung
- Suy hao phản hồi (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
- Độ bền: <0.3dB thay đổi điển hình (200 lần giao phối)
- Khả năng thay thế: ≤0.2dB
- Kiểm tra chèn-kéo: 500 lần, IL＜0.5dB
- Độ bền kéo: >70N
- Số lần cắm: >600
- Nhiệt độ hoạt động (Singlemode APC): -40°C đến +85°C
Các tính năng chính
- Suy hao chèn thấp, suy hao phản hồi cao
- Đầu nối đa sợi dựa trên MT với các đầu nối 4, 8, 12 và 24 sợi
- Giải pháp kinh tế để chấm dứt hàng loạt sợi quang
- Được thiết kế cho các ứng dụng SM và MM tổn hao thấp và tổn hao tiêu chuẩn
- Tùy chọn cáp tròn, cáp hình bầu dục và ruy băng trần
- Vỏ được mã hóa màu để dễ nhận biết
- Khả năng lặp lại và trao đổi tuyệt vời
Ứng dụng
Tất cả các đầu nối MTP OMC đều có nguồn gốc từ Senko/Nissin/Sumitomo. Cáp vá sợi quang MTP được sử dụng trong ba lĩnh vực chính:
- Môi trường trung tâm dữ liệu mật độ cao
- Triển khai cáp quang đến tòa nhà
- Kết nối bên trong trong thiết bị quang học
Quy tắc đặt tên & Xác nhận đơn hàng
Tab Kéo Đẩy Cho Senko MTP
Vật liệu sản phẩm
Kết cấu cáp
Đầu nối & Kênh sợi quang
Lưu ý: Đầu nối cái phải được kết nối với các loại đầu nối đực.
Bản vẽ cáp Trunk MTP-MTP 12F
Thông số kỹ thuật dung sai chiều dài
| Tổng chiều dài (L) (m) |
Chiều dài dung sai (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% × L/-0 |
Phương pháp kết nối phân cực MTP/MPO
Ba phương pháp kết nối giúp duy trì phân cực MTP/MPO thích hợp. Vì đầu nối đơn vị của cáp trunk MPO/MTP 24F-144F là 12F MPO/MTP, nên nó chia sẻ cùng một cực tính với cáp trunk MPO/MTP 12F đơn.
Chi tiết vật liệu
Các mẫu cáp Trunk MPO/MTP phổ biến
- 7236055 ZCM12C2HIA: (4x12)48F Cáp Trunk Quang MPO SM
- 7236056 ZCM12C7HAA: (4x12)48F Cáp Trunk Quang MPO OM3
- 7236057 ZCM12C8HMAX: (4x12)48F Cáp Trunk Quang MPO OM4
- 7236058 ZCM22C2HIA: (4x12)48F Cáp Trunk Quang MTP SM
- 7236059 ZCM22C7HAA: (4x12)48F Cáp Trunk Quang MTP OM3
- 7236060 ZCM22C8HMA: (4x12)48F Cáp Trunk Quang MTP OM4
Đóng gói
Cáp quang được đóng gói trong thùng carton bảo vệ có nhãn OMC theo tiêu chuẩn. Các kích thước thùng carton có sẵn bao gồm 34×22×15 cm, 44×34×24 cm và 54×39×34 cm, được chọn dựa trên yêu cầu số lượng. Tùy chọn đóng gói tùy chỉnh có sẵn.
Dịch vụ OEM/ODM
- Màu cáp, in ấn và vật liệu áo khoác tùy chỉnh
- Nhãn OEM, vòng nhận dạng, nhãn cáp và dấu hiệu vận chuyển
- Nhiều cấp độ chất lượng có sẵn
Danh mục sản phẩm

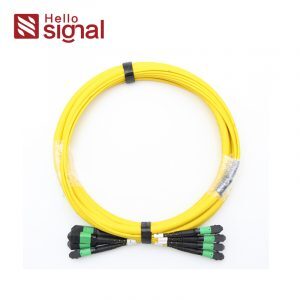

(4x12)48F Cáp Trunk Quang MPO SM
Mạng quang, CÁP TRUNK MPO-MTP, MTP/MPO, Linh kiện quang học
(4x12)48F Cáp Trunk Quang MPO OM3
Mạng quang, CÁP TRUNK MPO-MTP, MTP/MPO, Linh kiện quang học

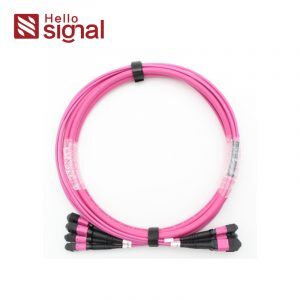

(4x12)48F Cáp Trunk Quang MPO OM4
Mạng quang, CÁP TRUNK MPO-MTP, MTP/MPO, Linh kiện quang học
(4x12)48F Cáp Trunk Quang MTP SM
Mạng quang, CÁP TRUNK MPO-MTP, MTP/MPO, Linh kiện quang học
(4x12)48F Cáp Trunk Quang MTP OM3" class="pd-image">
(4x12)48F Cáp Trunk Quang MTP OM3
Mạng quang, CÁP TRUNK MPO-MTP, MTP/MPO, Linh kiện quang học

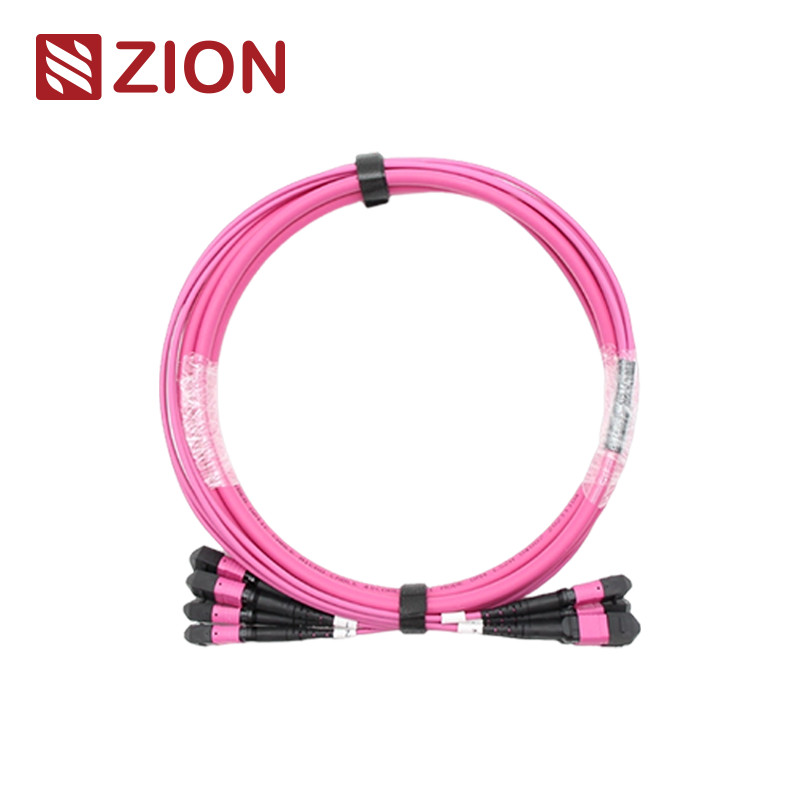

(4x12)48F Cáp Trunk Quang MTP OM4
