Độ bền giao phối(chu kỳ): | ≥1000 | Thời gian đáp ứng (dB/ms): | 3 |
---|---|---|---|
Độ chính xác kiểm soát suy giảm (dB): | ±0,5 | Điện áp cung cấp (DC): | ±5V |
Nhiệt độ hoạt động (℃): | -5 ~ +65 | Nhiệt độ lưu trữ (℃): | -40 ~ +75 |
mã Zion | Mô tả Si-ôn | |||||||

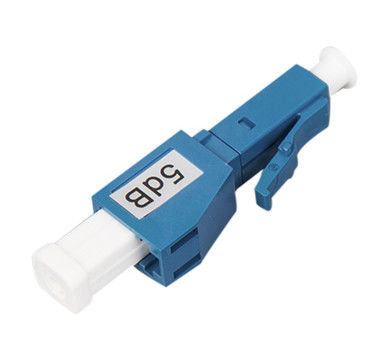

7236002 | Bộ suy giảm sợi quang cố định LC UPC Nữ sang LC UPC nam (1-25dB) |
Bộ suy giảm cố định từ nữ sang nam từ OMC cung cấp khả năng kiểm soát xác định tín hiệu quang trong cả sản phẩm tích hợp và sản phẩm bổ trợ.Tùy thuộc vào dự án hoặc nhu cầu, bộ suy giảm cố định có thể hạn chế (làm suy giảm) lượng ánh sáng đi qua đến mức chính xác mà dự án hoặc ứng dụng của bạn yêu cầu.Các mức suy hao chính xác này mang lại hiệu suất có độ chính xác cao. | ||||||||
Đặc trưng
Giá trị suy giảm chính xác | ||||||||
Mất PDL & chèn thấp | ||||||||
Đánh bóng phản chiếu chính xác | ||||||||
Kết nối nhanh | ||||||||
Suy hao ổn định, độ tin cậy cao | ||||||||
Tuân thủ sáng kiến xanh của ngành như ROHS | ||||||||
Tuân thủ GR910 |
Ứng dụng bộ suy giảm:
Bộ suy giảm sợi quang của ZION COMMUNICATIONS là một loại thiết bị quang học có thể làm giảm năng lượng của tín hiệu quang.Nó được sử dụng để làm giảm công suất quang đầu vào và tránh sự biến dạng do bộ thu quang gây ra do công suất quang đầu vào siêu mạnh. Bộ suy hao sợi quang, như một loại thiết bị thụ động quang học, được sử dụng để gỡ lỗi, gỡ lỗi và hiệu chuẩn hiệu suất công suất quang của dụng cụ sợi quang trong hệ thống thông tin quang và sự suy giảm tín hiệu sợi quang.Sản phẩm được làm bằng sợi suy giảm pha tạp với các ion kim loại, có thể điều chỉnh công suất quang đến mức cần thiết. Được sử dụng chủ yếu trong: 1.CWDM & DWDM, 2.mạng trung tâm dữ liệu, 3.Hệ thống CATV, 4. Thiết bị kiểm tra |
||||||||
loại trình kết nối | LC, SC, FC, ST | |||||||
Bộ suy giảm sợi quang LC: được sử dụng trong giao diện sợi quang LC, đầu nối để kết nối mô-đun SFP, nó được chế tạo bằng cơ chế chốt giắc cắm mô-đun (RJ) dễ vận hành.(Bộ định tuyến thường được sử dụng) | ||||||||
Bộ suy giảm sợi quang SC: áp dụng cho giao diện cáp quang SC, trông rất giống với giao diện RJ-45, nhưng giao diện SC phẳng hơn, sự khác biệt rõ ràng là phần tiếp xúc bên trong, nếu là 8 tiếp điểm bằng đồng mỏng thì Nó là một Giao diện RJ-45, nếu là cột đồng thì đó là giao diện sợi quang SC. | ||||||||
Bộ suy giảm sợi quang FC: áp dụng cho giao diện sợi quang FC, phương pháp tăng cường bên ngoài là ống bọc kim loại và phương pháp buộc chặt là khóa quay.Thường được sử dụng bên ODF (được sử dụng nhiều nhất trên khung phân phối) | ||||||||
Bộ suy giảm sợi quang ST: áp dụng cho giao diện sợi quang ST, thường được sử dụng trong khung phân phối sợi quang, vỏ hình tròn và phương pháp buộc là khóa quay.(Đối với kết nối 10Base-F, đầu nối thường là loại ST. Thường được sử dụng trong các khung phân phối cáp quang) |
Đặc trưng:
Tham số | FC, SC, LC,ST | |||||||
Bước sóng hoạt động (nm) | 1310-1550 | |||||||
Suy hao chèn (dB) | ≤ 0,6 | |||||||
Mất mát trở lại (dB) | ≥45 | |||||||
Độ lặp lại (dB) | ≤ 0,2 | |||||||
Độ phân giải (dB) | ≤ 0,1 | |||||||
Suy hao phụ thuộc bước sóng (dB) | WDL≤ 0,3(CorLBand) | |||||||
Suy hao phụ thuộc vào phân cực (dB) | PDL≤ 0,2 | |||||||
Suy hao phụ thuộc vào nhiệt độ (dB) | TDL≤ 0,2 | |||||||
Dung sai cho sự suy giảm 1-5dB(dB) | ±0,5 | |||||||
Dung sai cho Độ suy giảm 6-30dB (nm) | ±10 | |||||||
Độ bền giao phối(xe đạp) | ≥1000 | |||||||
Thời gian đáp ứng (dB/ms) | 3 | |||||||
Độ chính xác kiểm soát suy giảm (dB) | ±0,5 | |||||||
Điện áp cung cấp (DC) | ±5V | |||||||
Nhiệt độ hoạt động (℃) | -5 ~ +65 | |||||||
Nhiệt độ bảo quản (℃) | -40 ~ +75 |
Quy tắc được đặt tên
bao bì
Gói cáp quang được bảo vệ tốt và dễ lấy này đã được OMC dán nhãn và đánh dấu là mặc định. Kích thước thùng carton tiêu chuẩn: 34 * 22 * 15 cm;44*34*24 cm ;54*39*34 cm .Thùng carton nào sẽ được sử dụng tùy thuộc vào số lượng hàng hóa.Đóng gói có thể được tùy chỉnh. | ||||||||
OEM/ODM dịch vụ cho bạn
Bộ suy giảm cố định LC Female to LC male của OMC có sẵn cho SM UPC (1-25dB) và SM APC (1-25dB) |
ZION Communication có nhiều kinh nghiệm trong việc sản xuất các vỏ OEM/ODM nhờ đội ngũ R & D chuyên nghiệp. |
• Logo tùy chỉnh | |||||||
• Thiết kế tem nhãn/Túi PE/Thùng carton |
7237005, ZC12FXEEDXX | ST APC Female to ST APC male Plug-in Bộ suy hao sợi quang cố định (1-25dB) | ||
7237004, ZC11FXDDDDXX | SC UPC Female to SC UPC male Plug-in Bộ suy hao sợi quang cố định (1-25dB) | ||
7237003, ZC11FXCCDXX | SC APC Nữ đến SC APC nam Plug-in Bộ suy giảm sợi quang cố định (1-25dB) | ||
7237002, ZC11FXBBDXX | Bộ suy giảm sợi quang cố định LC UPC Nữ sang LC UPC nam (1-25dB) | ||
7237001, ZC11FXAADXX | Bộ suy hao sợi quang cố định LC APC Nữ sang LC APC nam (1-25dB) |
