| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication OR OEM |
| Chứng nhận: | CE, ROHS, VDE, UL |
| Số mô hình: | Hệ thống treo đơn cho OPGW |
| Số lượng đặt hàng tối thiểu: | 500 |
| chi tiết đóng gói: | hộp |
| Thời gian giao hàng: | Thông thường là 20 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 500000 chiếc / tháng |

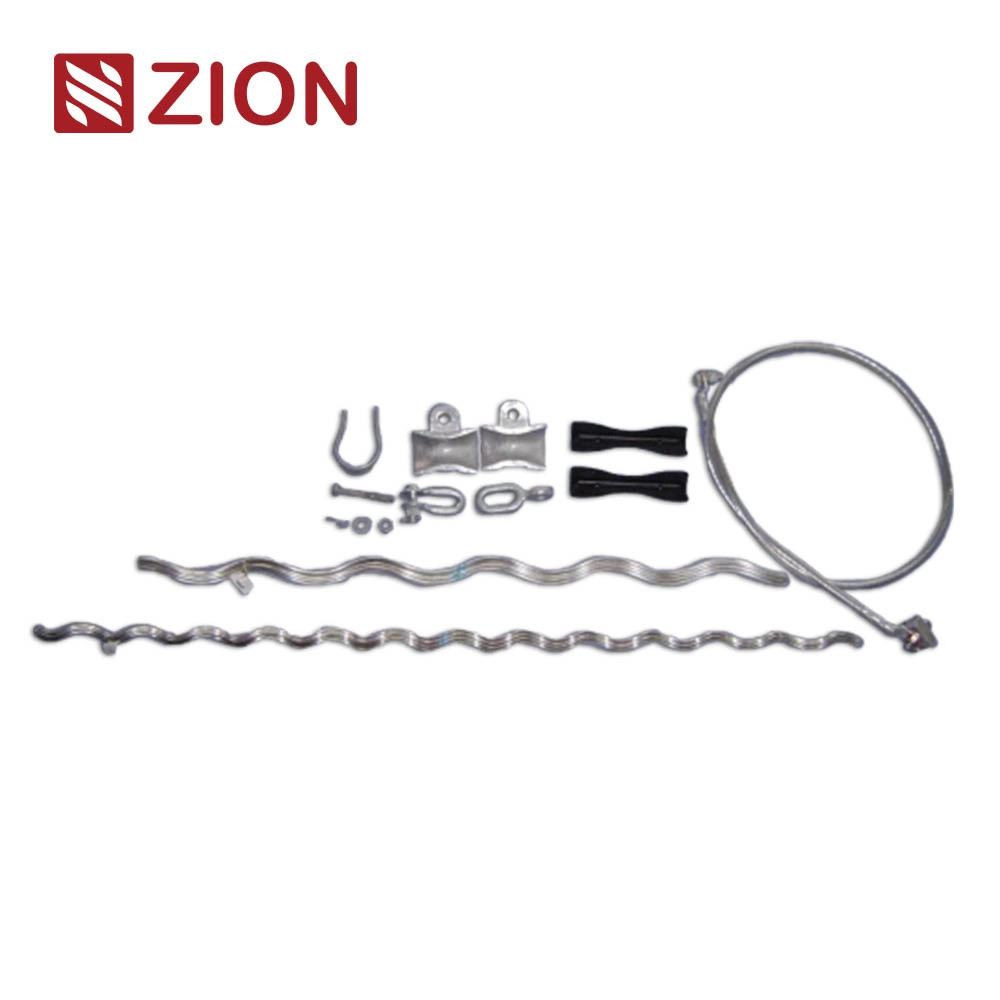

| Việc đình chỉ đơn cho OPGW | |||||||||||||||||||||||||
| Bộ treo cho OPGW được sử dụng chủ yếu cho tháp thả thẳng, hoặc kết nối tháp đường nhỏ hơn 15o. Vít kẹp từ bên trong và bên ngoài hai sợi dây xoắn sẵn,đầu treo và hỗ trợ thành phần của các thiết bị kết nối. sức mạnh nắm bắt kẹp lớn hơn sức mạnh kéo của cáp sợi quang được đánh giá 10% -20%, cho các tải trọng trục chuyển, và phân phối căng thẳng nén quang,bảo vệ tốt hơn của cáp sợi quang, để tránh hiện tượng căng thẳng uốn cong và nồng độ căng thẳng. Lớp treo cho OPGW với treo có khả năng chống mệt mỏi tuyệt vời, sức mạnh cáp cũng có thể đóng một vai trò hỗ trợ trong damping. |
|||||||||||||||||||||||||

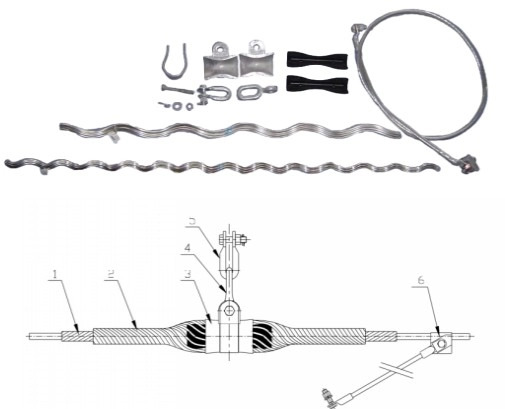

| Hình ảnh và minh họa: | |||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| 1. Các thanh củng cố cấu trúc 2. Các thành phần kết thúc 3. 4.EyeChainLink ((TypeZH) 5.U-Clevis 6.Clamps đất |
|||||||||||||||||||||||||
| Thông số kỹ thuật mô hình: | |||||||||||||||||||||||||
| Mô hình | Có sẵn Cáp ((mm) |
Chiều dài củng cố cấu trúc Các thanh (mm) |
Chiều dài của các thanh bên ngoài | Ghi chú Trọng lượng (kg) |
Kế hoạch chung | ||||||||||||||||||||
| Clamp AGS | Phụ kiện liên kết | ||||||||||||||||||||||||
| ZC-AXY 0940 300 | 8.6-9.4 | 1500 | 1060 | 1.2 | L-1040 | AGS-4 | U-10 | ||||||||||||||||||
| ZC-OXY 0940 | 8.9-9.4 | 1400 | 1000 | 0.88 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1010 | 9.5-10.1 | 1690 | 1140 | 1.38 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1070 | 10.2-10.7 | 1690 | 1140 | 1.48 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1140 | 10.8-11.4 | 1760 | 1180 | 1.55 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1220 | 11.5-12.2 | 1840 | 1240 | 1.73 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1290 | 12.3-12.9 | 1960 | 1320 | 1.84 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1370 | 13.0-13.7 | 1960 | 1320 | 2.74 | AGS-5 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1460 | 13.8-14.6 | 2000 | 1360 | 2.99 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1550 | 14.7-15.5 | 2120 | 1440 | 3.38 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1650 | 15.6-16.5 | 2120 | 1440 | 3.59 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1750 | 16.6-17.5 | 2400 | 1620 | 4.07 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| ZC-OXY 1870 | 17.6-18.7 | 2400 | 1620 | 4.31 | AGS-6 | ZH-7 | U-7 | ||||||||||||||||||
| Lưu ý: 1. góc treo một bên tối đa của kẹp treo đơn là 15 ° - 18 °. 2Cấu hình trên là một cấu hình chung. Vui lòng tham khảo phụ lục cho phần cứng kết nối khác và hướng dẫn đặc biệt. 3Nếu bạn có nhu cầu đặc biệt, bạn có thể tham khảo ý kiến của bộ phận công nghệ của chúng tôi. |
|||||||||||||||||||||||||
