| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50pcs |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Không giới hạn |
| Weight: | ≤200g（Battery included） | Size: | 126mm×80mm×37mm |
|---|---|---|---|
| Working Temperature: | -10℃～+50℃ | Storage Temperature: | -40°C~+70°C |
| Làm nổi bật: | Máy phản xạ phạm vi thời gian quang học OTDR mini,Máy phản xạ phạm vi thời gian sợi quang nhỏ,Máy phản xạ phạm vi thời gian bằng cáp quang OTDR |
||

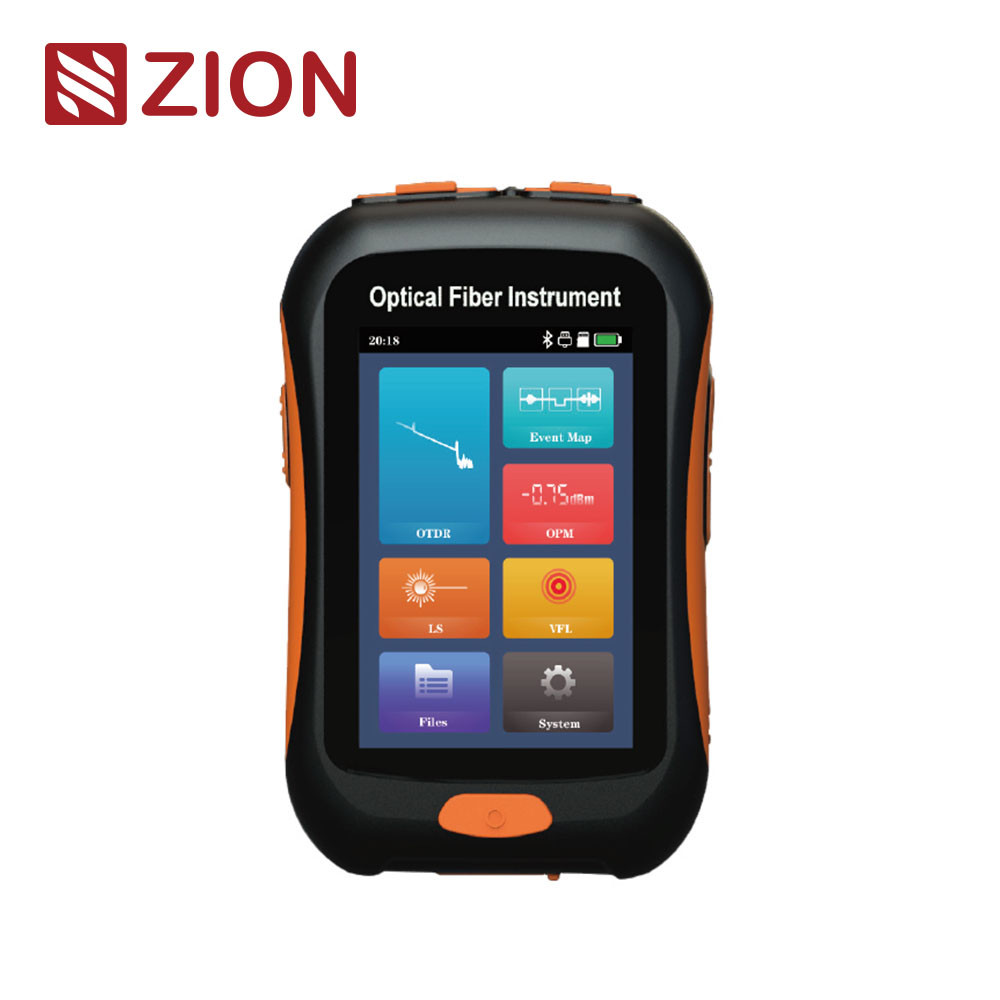

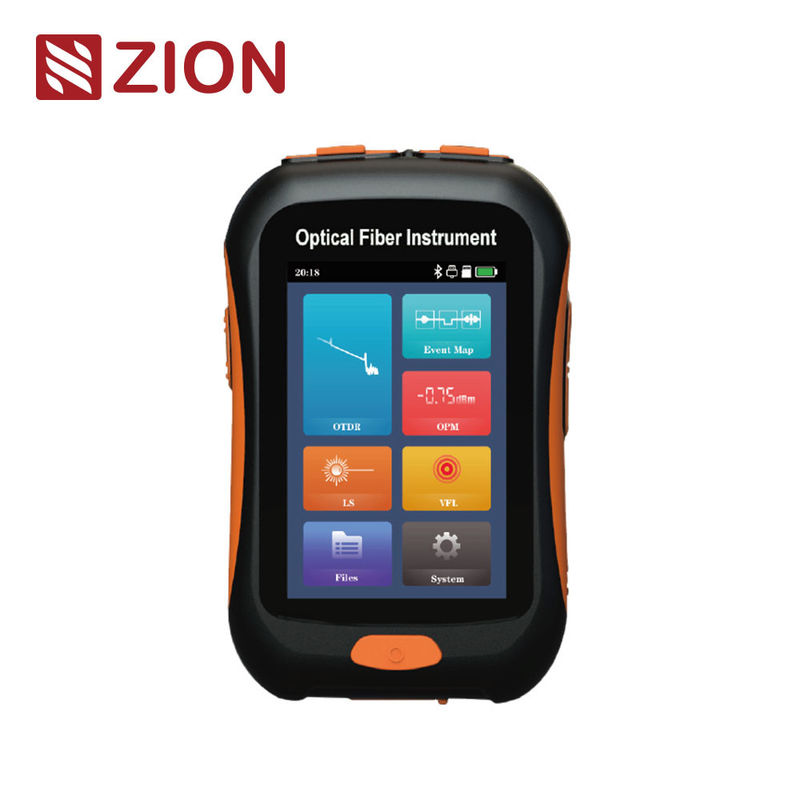

| Máy đo phản xạ phạm vi thời gian quang học OTDR-2800 Mini OTDR nhỏ gọn và dễ mang theo; nó sử dụng màn hình cảm ứng độ nét cao 3,5 inch, hỗ trợ hoạt động đa cảm ứng và trơn tru.Tích hợp nội bộ OTDR, bản đồ sự kiện, máy đo năng lượng quang học, đèn đỏ, đèn pin và các chức năng khác trong một, để đáp ứng các nhu cầu thử nghiệm khác nhau trong các dịp khác nhau.chức năng OTDR áp dụng bước sóng 1550nm và cách ly bước sóng hiệu quả caoNó có thể thực hiện thử nghiệm quang học trên các liên kết 1490nm và 1577nm. Nó hỗ trợ lên đến khoảng +10dBm với khả năng thử nghiệm quang học, và phạm vi đo tối đa là 80km.ZCOTDR-2800 được sử dụng để đo chiều dài, mất mát, chất lượng kết nối và các thông số khác của sợi quang. Nó có thể dễ dàng kiểm tra điểm ngắt, uốn cong và điểm mất mát của liên kết sợi quang.Nó phù hợp với bảo trì đường dây và kiểm tra sửa chữa khẩn cấp bởi nhân viên lắp đặt và bảo trì. | ||||||
| Tính năng sản phẩm | ||||||
| • Khu vực sự kiện 2,5m, dễ dàng thử nghiệm 5m jumper |  |
|||||
| • Phân tích liên kết thông minh (Bản đồ sự kiện) | ||||||
| • VFL / OPM / LS tích hợp, phong phú về chức năng | ||||||
| • Mất trọng lượng và dễ mang theo | ||||||
| • Hỗ trợ thử nghiệm trực tiếp | ||||||
| • Khoảng cách tối đa 80km | ||||||
| • Hoạt động toàn bộ màn hình, giao tiếp người máy thân thiện | ||||||
| • Bộ xử lý hiệu suất cao, điều khiển trơn tru | ||||||
| Thông số kỹ thuật | ||||||
| OTDR | ||||||
| Loại sợi | G.652 SM | |||||
| Độ dài sóng | 1550nm±20nm | |||||
| Phạm vi động | 20dB | |||||
| Khu vực mù sự kiện | 2.5m | |||||
| ATT Khu vực mù | 10m | |||||
| Phạm vi thử nghiệm | 100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km | |||||
| Độ rộng xung | 5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/ 800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||
| Độ chính xác trong phạm vi | ± ((1m+ Khoảng thời gian lấy mẫu + 0,005%xKhách xa thử) | |||||
| Độ chính xác mất mát | 0.01dB | |||||
| Tính tuyến tính | ±0,05dB/dB | |||||
| Điểm lấy mẫu tối đa | ≥20000 | |||||
| Độ phân giải mẫu tối đa | ≤ 0,03m | |||||
| Giải quyết mất mát | 0.01dB | |||||
| Mức ngưỡng mất mát | 0.20dB | |||||
| Độ phân giải phạm vi | 0.01m | |||||
| OTDR | ||||||
| Chỉ số khúc xạ | 1.00000~2.00000 | |||||
| Sự chính xác của phản xạ | ±3dB | |||||
| Định dạng tệp | Định dạng tệp tiêu chuẩn SOR | |||||
| Phân tích tổn thất | Phương pháp 4 điểm / Phương pháp 5 điểm | |||||
| Mức độ an toàn laser | Nhóm II | |||||
| Bộ kết nối | SC/PC | |||||
| OPM | LS | |||||
| Phạm vi sóng | 800nm~1700nm | Độ dài sóng | Phù hợp với OTDR | |||
| Sóng hiệu chuẩn | 850/1300/1310/1490/ 1550/1625/1650nm |
Loại laser | Phù hợp với OTDR | |||
| Phạm vi thử nghiệm | -70~+10dBm (không cần thiết) / -50~+26dBm (Tiêu chuẩn) |
Sức mạnh | ≥-5dBm | |||
| Nghị quyết | 0.01dB | Sự ổn định | CW, ±0,5dB/15min (Sau 15 phút làm nóng trước) |
|||
| Không chắc chắn | ± 5% | Bộ kết nối | SC/PC | |||
| Bộ kết nối | FC/SC/ST toàn cầu | Chế độ | CW/270Hz/330Hz/1kHz/2kHz | |||
| VFL | Các loại khác | |||||
| Độ dài sóng | 650nm±20nm | Hiển thị | Full touch 3,5 inch, Màn hình LCD màu 320×480, |
|||
| Năng lượng đầu ra | ≥10mW | Cung cấp điện | Bộ điều hợp AC/DC: đầu vào: 100V240, 50/60Hz, 0,6A đầu ra: 5V, 2A, Pin lithium: 3,7V, 2200mAh |
|||
| Chế độ | CW/1Hz/2Hz | Hoạt động pin | Chế độ chờ>6h Kiểm tra liên tục>4h | |||
| Bộ kết nối | FC/SC/ST toàn cầu | Lưu trữ dữ liệu | đường cong bên trong ≥ 2000 | |||
| Mức độ an toàn laser | Nhóm II | |||||
| Giao diện dữ liệu | USB loại C | |||||
| Nhiệt độ hoạt động | -10°C+50°C | |||||
| Nhiệt độ lưu trữ | -40°C+70°C | |||||
| Độ ẩm tương đối | 0 ‰ 95% Không ngưng tụ | |||||
| Trọng lượng | ≤200g ((bao gồm pin) | |||||
| Kích thước | 126mm × 80mm × 37mm | |||||
| Cấu hình tiêu chuẩn: OTDR, OPM, LS, VFL, đèn pin, | ||||||
| Danh sách cấu hình | ||||||
| Máy chủ (bao gồm pin), bộ điều hợp điện, cáp dữ liệu, CD-ROM (bao gồm phần mềm phân tích, hướng dẫn sử dụng), hướng dẫn sử dụng, giấy chứng nhận hiệu chuẩn,Chứng chỉ phù hợp/Thẻ bảo hành dịch vụ sau bán hàng, Bàn đệm làm sạch, gói đặc biệt cho các dụng cụ | ||||||
