| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50pcs |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Không giới hạn |
| Trọng lượng: | ≤350g （bao gồm pin） | Kích thước: | 173mm×82mm×37mm |
|---|---|---|---|
| Nhiệt độ hoạt động: | -10℃～+50℃ | nhiệt độ lưu trữ: | -40°C~+70°C |
| Hiển thị: | 3,5 inch 320 × 480 LCD | ||
| Làm nổi bật: | Máy phản xạ sợi quang nhỏ,Máy phản xạ sợi quang LCD,Máy phản xạ sợi quang nhỏ gọn |
||

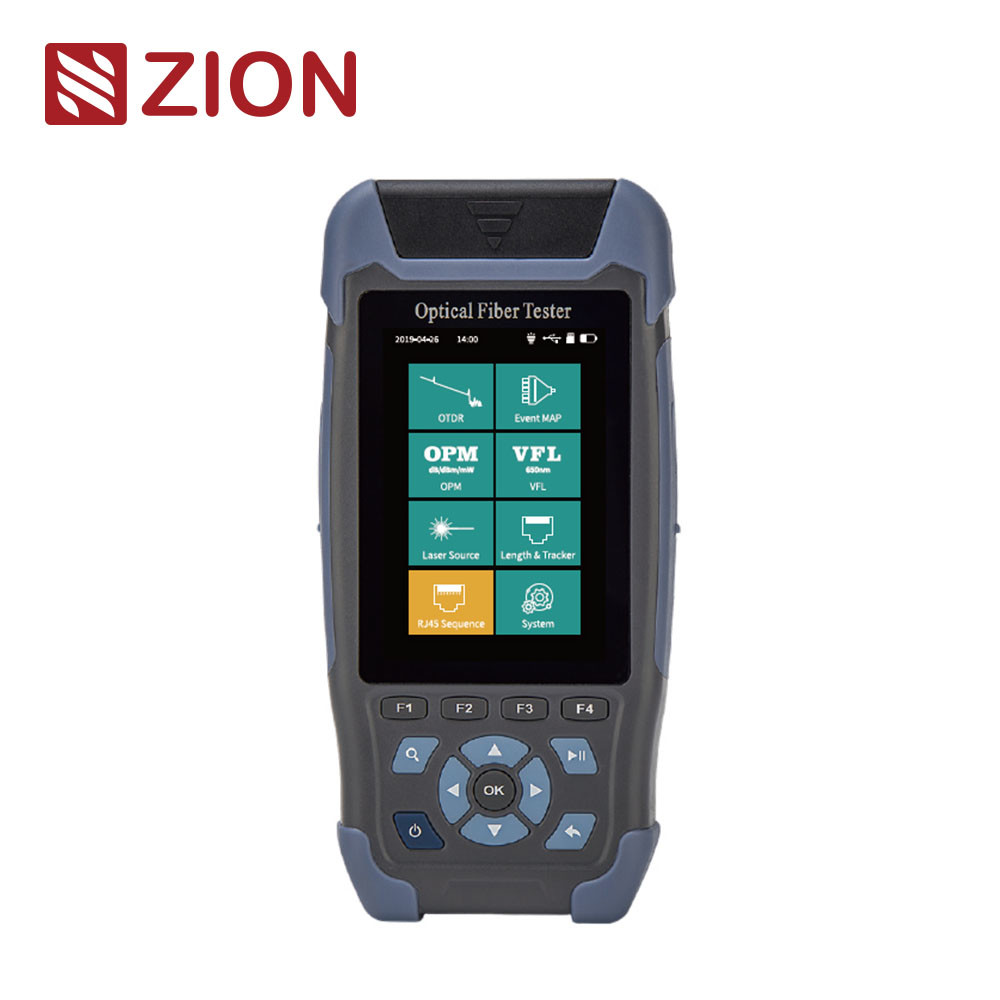

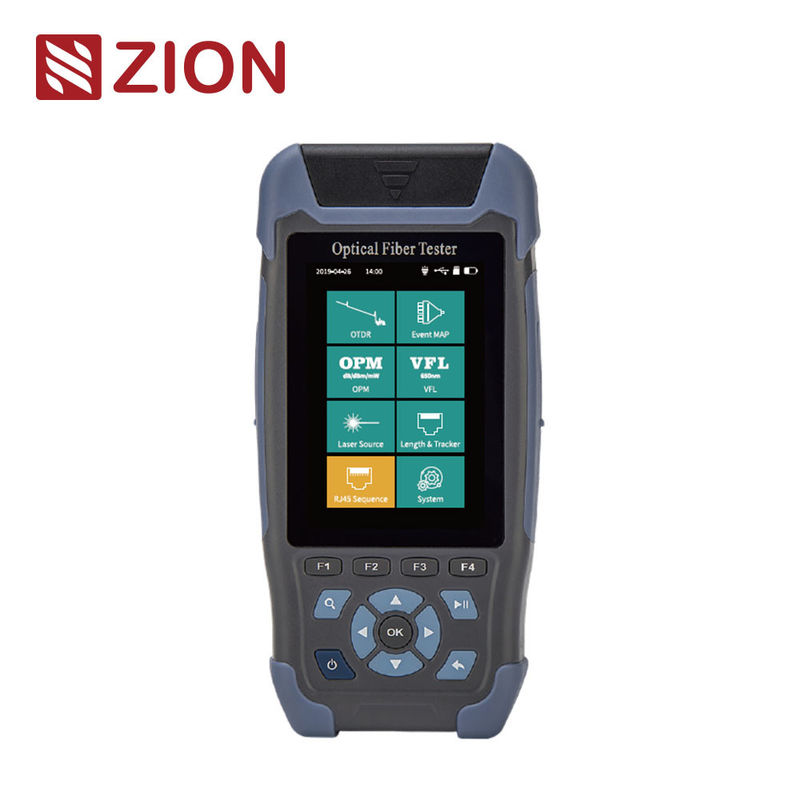

| ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer áp dụng màn hình hiển thị màu 3,5 inch. Giao diện hoạt động UI đơn giản và dễ vận hành. Nó tích hợp OTDR, Nguồn ánh sáng ổn định,Máy đo năng lượng quang học, Địa điểm Visual lỗi, chuỗi cáp, chiều dài cáp, Cable Tracker và đèn pin. Nó áp dụng quản lý tiết kiệm năng lượng thông minh,12 giờ thời gian đo siêu dài để đảm bảo thử nghiệm thực địa và bảo trì hiệu quả. ZCOTDR-3200 series được sử dụng để đo chiều dài, mất mát, kết nối chất lượng và các thông số khác của tất cả các loại sợi quang và cáp.nó vẫn có thể được sử dụng. Lượng thử nghiệm tối đa với ánh sáng là -5dBm. Nó có thể được sử dụng rộng rãi trong xây dựng kỹ thuật,Kiểm tra bảo trì liên kết và sửa chữa khẩn cấp hệ thống truyền thông hệ thống truyền thông sợi quang. | |||||||||
| Tính năng sản phẩm | |||||||||
| • Liên kết sợi với tín hiệu quang ≤-5dBm, dễ kiểm tra |  |
||||||||
| • Cải cách kéo dài, thời gian đo 12 giờ | |||||||||
| • Lưỡi cao su mới, chống va chạm, chống té | |||||||||
| • Khu vực mù sự kiện 3m, thử nghiệm dễ dàng 3m nhảy | |||||||||
| • Thiết kế cầm tay, dễ mang theo | |||||||||
| • USB, có thể sạc lại với pin di động | |||||||||
| • OTDR/LS/OPM/VFL/RJ45 Cable Sequence/Cable length/RJ45 tracker/Flashlight | |||||||||
| Thông số kỹ thuật | |||||||||
| OTDR | |||||||||
| Mô hình | ZCOTDR-3200D | ZCOTDR-3200F1 (kiểm tra trực tiếp) |
ZCOTDR-3200-F2 (kiểm tra trực tiếp) |
||||||
| Loại | G.652 SM | ||||||||
| Độ dài sóng | 1310/1550±20nm | 1310nm±20nm | 1550nm±20nm | ||||||
| Phạm vi động | 24dB/22dB | 24dB | 22dB | ||||||
| Khu vực mù sự kiện | 3m | ||||||||
| ATT Khu vực mù | 8m | ||||||||
| Phạm vi thử nghiệm | 500m/1km/2km/4km/8km/16km/32km/64km 5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
||||||||
| Độ rộng xung | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs |
||||||||
| Độ chính xác | ±(1m+khu vực lấy mẫu +0,005%×khoảng cách thử nghiệm) | ||||||||
| Tính tuyến tính | ± 0,2dB/dB | ||||||||
| Các điểm mẫu | 16k~128k | ||||||||
| Độ phân giải mẫu | 0.05m~8m | ||||||||
| Giải quyết mất mát | 0.001dB | ||||||||
| Mức ngưỡng mất mát | 0.20dB | ||||||||
| OTDR | |||||||||
| Độ phân giải phạm vi | 0.001m | ||||||||
| Chỉ số khúc xạ | 1.00000~2.00000 | ||||||||
| Sự chính xác của phản xạ | ±3dB | ||||||||
| Định dạng tệp | Định dạng tệp tiêu chuẩn SOR | ||||||||
| Phân tích tổn thất | Phương pháp 4 điểm / Phương pháp 5 điểm | ||||||||
| Mức độ an toàn laser | Nhóm II | ||||||||
| Bộ kết nối | FC/UPC ((có thể đổi SC, ST) | ||||||||
| OPM | LS | ||||||||
| Phạm vi sóng | 800nm~1700nm | Độ dài sóng | Phù hợp với OTDR | ||||||
| Sóng hiệu chuẩn | 850/1300/1310/1490/ 1550/1625/1650nm |
Loại laser | FP-LD | ||||||
| Phạm vi thử nghiệm | -70~+10dBm (không cần thiết) / -50~+26dBm (Tiêu chuẩn) |
Sức mạnh | ≥-5dBm | ||||||
| Nghị quyết | 0.01dB | Sự ổn định | CW, ±0,5dB/15min (Sau 15 phút làm nóng trước) |
||||||
| Không chắc chắn | ± 5% | Bộ kết nối | FC/UPC ((có thể đổi SC, ST) | ||||||
| Tần số Nhận dạng |
CW/270/330/1k/2kHz | Chế độ | CW/270Hz/330Hz/1kHz/2kHz | ||||||
| Bộ kết nối | FC/SC/ST toàn cầu | RJ45 Cable Sequence & Length | |||||||
| VFL | Khoảng cách thử nghiệm | ≤ 300m | |||||||
| Độ dài sóng | 650nm±20nm | Theo dõi cáp RJ45 | |||||||
| Năng lượng đầu ra | ≥10mW | Chế độ | Theo dõi số | ||||||
| Chế độ | CW/1Hz/2Hz | Khoảng cách | ≤ 300m | ||||||
| Bộ kết nối | FC/UPC (có thể đổi SC, ST) | Theo dõi trực tuyến | Không hỗ trợ | ||||||
| Hiển thị | 3.5 inch 320×480 LCD | ||||||||
| Cung cấp điện | Bộ điều hợp AC/DC: đầu vào: 100V ∼ 240V, 50/60Hz,0.6A đầu ra: 5V, 2A, pin lithium: 3.7V,4000mAh |
||||||||
| Hoạt động pin | Thử nghiệm liên tục>12h | ||||||||
| Lưu trữ dữ liệu | Bên trong: ≥ 600; bên ngoài: thẻ TF | ||||||||
| Giao diện dữ liệu | Mini USB | ||||||||
| Nhiệt độ hoạt động | -10°C+50°C | ||||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||||
| Độ ẩm tương đối | 0 ‰ 95% Không ngưng tụ | ||||||||
| Trọng lượng | ≤ 350g ((bao gồm pin) | ||||||||
| Kích thước | 173mm × 82mm × 37mm | ||||||||
| Cấu hình tiêu chuẩn: OTDR, E vent Map, OPM, LS, VFL, RJ45 có khả năng theo dõi (Thêm theo dõi mua hàng), RJ45 Cable Sequenc e&Length, đèn pin |
|||||||||
| Danh sách cấu hình | |||||||||
| Máy chủ (bao gồm pin), Adapter, Data Line, CD-ROM ( phần mềm phân tích / Sổ tay người dùng), Sổ tay người dùng, SC / UPC, Chứng chỉ đủ điều kiện / Thẻ đảm bảo dịch vụ, Chứng chỉ hiệu chuẩn,Mái bông sạch- Thùng đệm dụng cụ. | |||||||||
