| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50pcs |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Không giới hạn |
| Trọng lượng: | ≤0,5kg （bao gồm pin） | Kích thước: | 173mm × 109mm × 45mm |
|---|---|---|---|
| Nhiệt độ hoạt động: | -10℃～+50℃ | nhiệt độ lưu trữ: | -40°C~+70°C |
| Hiển thị: | 4,3 inch 800 × 480 IPS TFT - màn hình cảm ứng đa dung số LCD | ||
| Làm nổi bật: | Mini Pro OTDR,Máy phản xạ phạm vi thời gian quang học,ZCOTDR-4000 OTDR |
||
 |
||||||||||

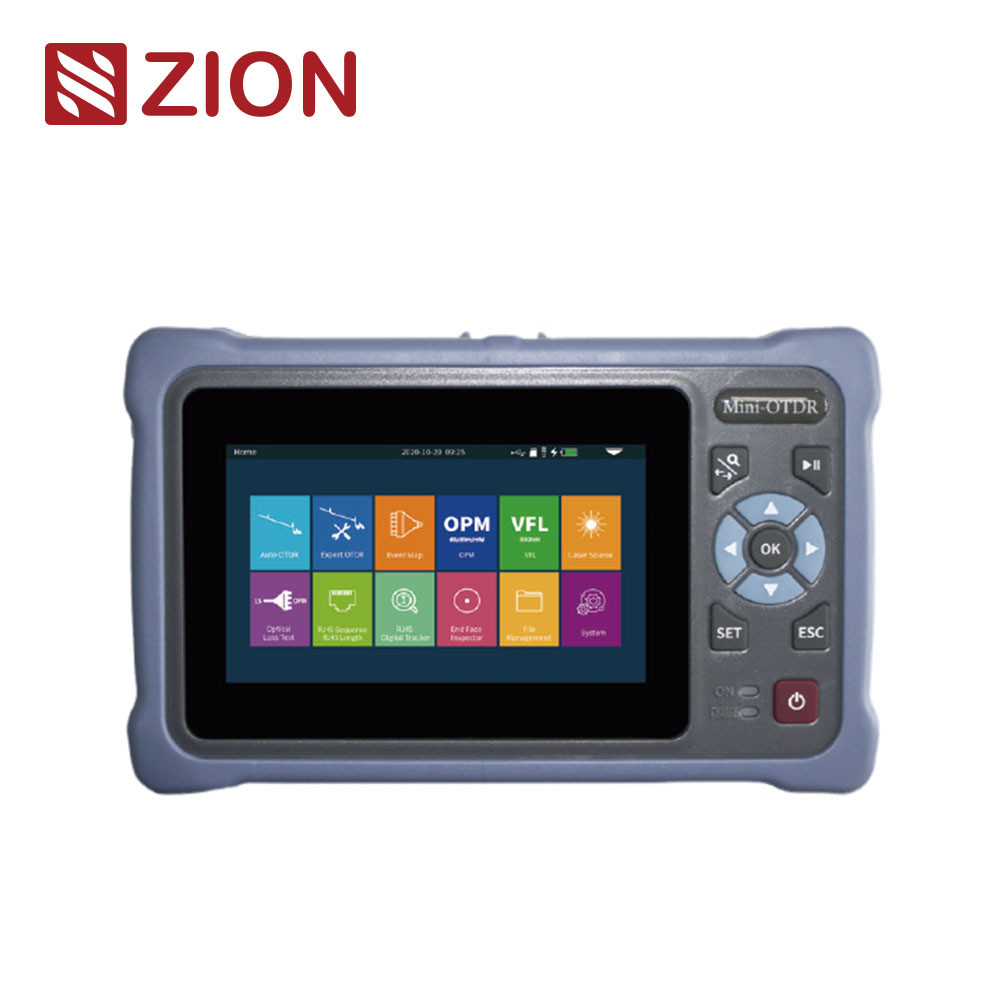

| ZCOTDR-4000 Mini Pro OTDR Optical Time Domain Reflectometer áp dụng màn hình cảm ứng dung lượng 4,3 inch. Nó tích hợp 12 chức năng, chẳng hạn như OTDR tự động, OTDR chuyên gia, bản đồ sự kiện, OPM, theo dõi cáp RJ45,và quản lý tập tin ở cấp độ máy tính để đáp ứng các yêu cầu thử nghiệm khác nhau trong các dịp khác nhau. OTDR có phạm vi động tối đa là 26dB, bộ nhớ 8G và có thể lưu trữ hơn 200.000 đường cong; nó được trang bị pin lithium polymer mật độ cao 4000mAh, quản lý tiết kiệm năng lượng thông minh,Thời gian đo hơn 8 giờ, và hỗ trợ nguồn cung cấp điện và sạc ngân hàng điện.Nó được sử dụng rộng rãi trong FTTX, xây dựng kỹ thuật mạng xương sống thứ cấp, bảo trì và sửa chữa khẩn cấp thử nghiệm, và đo sản xuất của sợi quang và cáp. | ||||||||||
| Tính năng sản phẩm | ||||||||||
| • Expert OTDR:Professional me assurance, đường cong/danh sách/bản đồ được hiển thị đồng thời | ||||||||||
| • OPM hỗ trợ nhận dạng tần số CW/270/330/1k/2kHz | ||||||||||
| • LS hỗ trợ đầu ra chế độ CW / điều chế với công suất đầu ra điều chỉnh | ||||||||||
| • OTDR tự động, OTDR chuyên gia, bản đồ sự kiện, OPM, LS, VFL, theo dõi cáp RJ45, Chuỗi cáp RJ45, chiều dài cáp RJ45, kính hiển vi, thử nghiệm mất mát quang học đèn pin |
||||||||||
| • OTDR tự động: không có cài đặt phức tạp, một thử nghiệm chính | ||||||||||
| • VFL và LS có thể chạy trong nền, nhiều nhiệm vụ có thể được vận hành đồng thời | ||||||||||
| • Máy theo dõi cáp RJ45 của radar kỹ thuật số,khả năng chống nhiễu mạnh hơn | ||||||||||
| • Kiểm tra chuỗi cáp RJ45 / chiều dài cáp, lên đến 300m | ||||||||||
| • Một lần nhấp chuột chụp màn hình, dễ lưu giao diện | ||||||||||
| Thông số kỹ thuật | ||||||||||
| OTDR | ||||||||||
| Mô hình | ZCOTDR-4000D | ZCOTDR-4000F1 (kiểm tra trực tiếp) |
ZCOTDR-4000F2 (kiểm tra trực tiếp) |
ZCOTDR-4000T (kiểm tra trực tiếp) |
||||||
| Loại | G.652 SM | |||||||||
| Độ dài sóng | 1310/1550 | 1310nm | 1550nm | 1610nm | ||||||
| Phạm vi động | 26dB/24dB | 26dB | 24dB | 22dB | ||||||
| Khu vực mù sự kiện | 2.5m | |||||||||
| ATT Khu vực mù | 8m | |||||||||
| Phạm vi thử nghiệm | 500m/1km/2km/4km/8km/16km/32km/64km/100km | |||||||||
| Độ rộng xung | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns /1μs/2μs/3μs/5μs/8μs/10μs/20μs |
|||||||||
| Độ chính xác | ±(1m+khu vực lấy mẫu +0,005%×khoảng cách thử nghiệm) | |||||||||
| Tính tuyến tính | ≤ 0,05dB/dB | |||||||||
| Các điểm mẫu | 16k~128k | |||||||||
| Độ phân giải mẫu | 0.05m~8m | |||||||||
| Giải quyết mất mát | 0.001dB | |||||||||
| Mức ngưỡng mất mát | 0.20dB | |||||||||
| OTDR | ||||||||||
| Độ phân giải phạm vi | 0.001m | |||||||||
| Chỉ số khúc xạ | 1.00000~2.00000 | |||||||||
| Sự chính xác của phản xạ | ±3dB | |||||||||
| Định dạng tệp | Định dạng tệp tiêu chuẩn SOR | |||||||||
| Phân tích tổn thất | Phương pháp 4 điểm / Phương pháp 5 điểm | |||||||||
| Mức độ an toàn laser | Nhóm II | |||||||||
| Bộ kết nối | FC/UPC ((có thể đổi SC, ST) | |||||||||
| Tỷ lệ làm mới | 3Hz ((Typ.) | |||||||||
| Đa nhiệm vụ | Hỗ trợ | |||||||||
| OPM | LS | |||||||||
| Phạm vi sóng | 800nm~1700nm | Độ dài sóng | Phù hợp với OTDR | |||||||
| Sóng hiệu chuẩn | 850/1300/1310/1490/ 1550/1625/1650nm |
Loại laser | FP-LD | |||||||
| Phạm vi thử nghiệm | -70~+10dBm (không cần thiết) / -50~+26dBm (Tiêu chuẩn) |
Sức mạnh | ≥-5dBm | |||||||
| Nghị quyết | 0.01dB | Sự ổn định | CW, ±0,5dB/15min (Sau 15 phút làm nóng trước) |
|||||||
| Không chắc chắn | ± 5% | Bộ kết nối | FC/UPC ((có thể đổi SC, ST) | |||||||
| Tần số Nhận dạng |
CW/270/330/1k/2kHz (Sử dụng LS bên trong) |
Chế độ | CW/270Hz/330Hz/1kHz/2kHz | |||||||
| Bộ kết nối | FC/SC/ST toàn cầu | Nhận dạng sóng | Hỗ trợ | |||||||
| Nhận dạng sóng | Hỗ trợ | Xét nghiệm mất mát quang học | ||||||||
| VFL | Độ dài sóng | Phù hợp với LS | ||||||||
| Độ dài sóng | 650nm±20nm | Xét nghiệm IL | Hỗ trợ | |||||||
| Năng lượng đầu ra | ≥10mW | Theo dõi cáp RJ45 | ||||||||
| Chế độ | CW/1Hz/2Hz | Chế độ | Theo dõi số | |||||||
| Bộ kết nối | FC/UPC (có thể đổi SC, ST) | Khoảng cách | ≤ 300m | |||||||
| Mức độ an toàn laser | Nhóm III | Theo dõi cặp trực tuyến/đường | Hỗ trợ | |||||||
| Chiều dài cáp RJ45 | ||||||||||
| Khoảng cách thử nghiệm | ≤ 300m | |||||||||
| Các loại khác | ||||||||||
| Hiển thị | 4.3 inch 800 × 480 IPS TFT ¢ LCD Multi touch màn hình cảm ứng dung lượng | |||||||||
| Cung cấp điện | Adapter AC/DC:input:100V240V,50/60Hz,0.6A đầu ra: 5V, 2A, pin lithium:3.7V, 4000mAh |
|||||||||
| Hoạt động pin | Thử nghiệm liên tục>12h | |||||||||
| Lưu trữ dữ liệu | Kho lưu trữ nội bộ:8GB,≥20 nghìn đường cong | |||||||||
| Giao diện dữ liệu | USB loại C | |||||||||
| Nhiệt độ hoạt động | -10°C+50°C | |||||||||
| Nhiệt độ lưu trữ | -40°C+70°C | |||||||||
| Độ ẩm tương đối | 0 ‰ 95% Không ngưng tụ | |||||||||
| Trọng lượng | ≤0,5kg ((bao gồm pin) | |||||||||
| Kích thước | 173mm × 109mm × 45mm | |||||||||
| onconfiguration: Auto OTDR, Expert OTDR, E vent Map, OPM, LS, VFL, RJ45 Cable Tracking ((bao gồm cả Cable Tracker), RJ45 Cable Sequence, RJ45 Cable Length, Microscope ((Optional), Flashlight, Optical Loss Test Lưu ý: NK4000-F1 có thể kiểm tra sợi với tín hiệu 1490/1550nm (năng lượng ≤0dBm) NK4000-F2 có thể kiểm tra sợi với tín hiệu 1310/1490/1577nm (năng lượng ≤+5dBm) NK4000- T có thể kiểm tra sợi với tín hiệu 1310/1490/1550nm (năng lượng ≤0dBm) |
||||||||||
| Danh sách cấu hình | ||||||||||
| Máy chủ (bao gồm pin), Adapter, Dữ liệu đường dây, thẻ TF 8G (được xây dựng trong OTDR, phần mềm phân tích / Hướng dẫn người dùng), Hướng dẫn người dùng, adapter SC, Cable Tracker, Chứng chỉ đủ điều kiện / Thẻ bảo đảm dịch vụ,Chứng chỉ hiệu chuẩn, Dọn dẹp lát bông, túi xách dụng cụ | ||||||||||
