| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50pcs |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Không giới hạn |
| Trọng lượng: | ≤400g（Bao gồm pin） | Kích thước: | 144mm × 86mm × 33mm |
|---|---|---|---|
| Nhiệt độ hoạt động: | -10℃～+50℃ | nhiệt độ lưu trữ: | -40°C~+70°C |
| Hiển thị: | 4,3 inch 800 × 480 LCD | ||
| Làm nổi bật: | Máy OTDR nhỏ di động,Mini OTDR thân thiện với người dùng,4.3" LCD Mini OTDR |
||

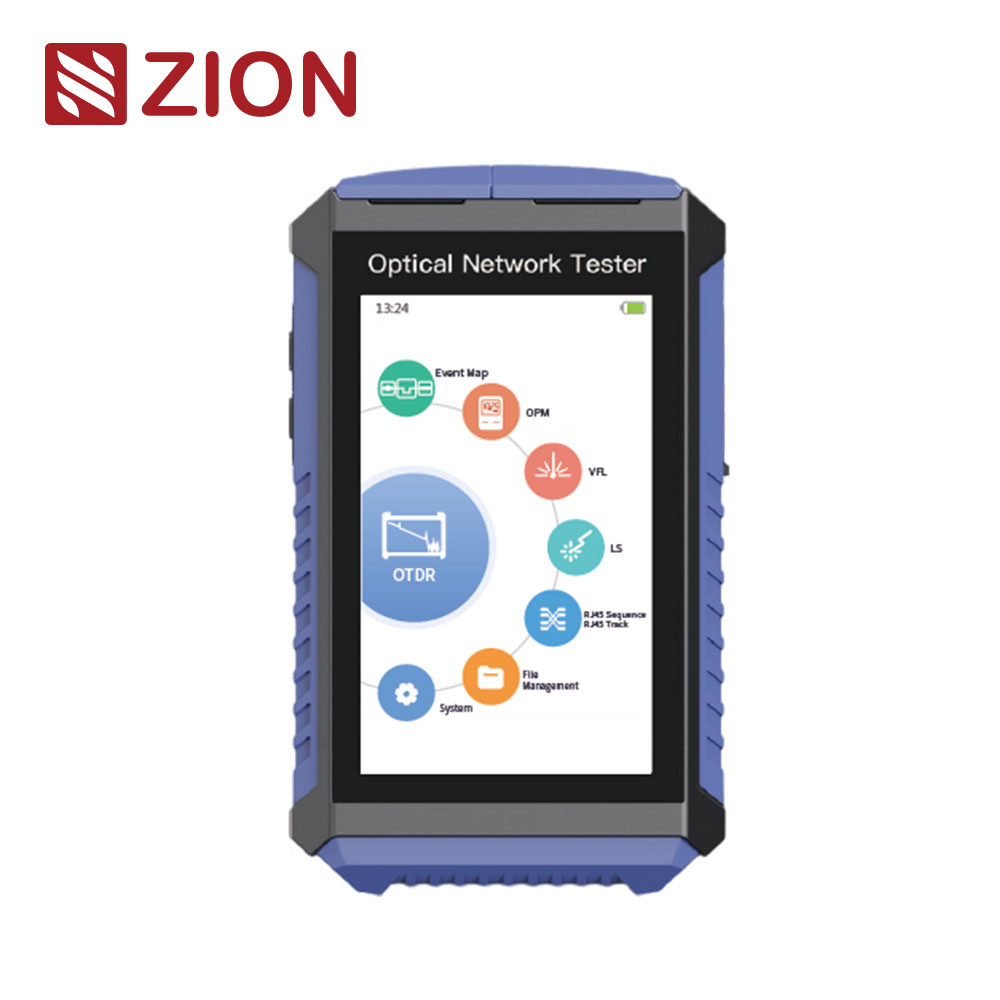

| ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer với thử nghiệm trực tiếp là nhỏ gọn và dễ dàng mang theo; Màn hình cảm ứng độ nét cao 4,3 inch, hỗ trợ nhiều cảm ứng và hoạt động trơn tru.Tích hợp nội bộ OTDR, bản đồ sự kiện, phân chia sóng OPM, đèn đỏ, nguồn ánh sáng, đèn pin, chuỗi RJ45 và các chức năng khác trong một, để đáp ứng các dịp khác nhau một loạt các nhu cầu thử nghiệm. Chức năng OTDR là tiêu chuẩn với một bước sóng duy nhất và cách ly bước sóng hiệu quả tích hợp, có thể thực hiện thử nghiệm quang học trên liên kết, với khu vực mù sự kiện tối thiểu là 1.5m và phạm vi đo tối đa 100km. ZCOTDR-4200 được sử dụng để đo chiều dài, mất mát, chất lượng kết nối và các thông số khác của sợi quang. Nó có thể dễ dàng kiểm tra điểm ngắt, uốn cong và điểm mất mát của liên kết sợi quang.Nó phù hợp với bảo trì đường dây và kiểm tra sửa chữa khẩn cấp bởi nhân viên lắp đặt và bảo trì. |
||||||||||||||||||||
| Tính năng sản phẩm | ||||||||||||||||||||
| • Màn hình cảm ứng 4,3 inch, màn hình hiển thị rõ ràng, điều khiển trơn tru |  |
|||||||||||||||||||
| • Thử nghiệm trực tiếp (1550nm hỗ trợ 1490/1577nm thử nghiệm trực tiếp) | ||||||||||||||||||||
| • XGPON OPM hỗ trợ 1490/1577nm Điện được đo chính xác đồng thời | ||||||||||||||||||||
| • OTDR tích hợp, bản đồ sự kiện, XGPON OPM, VFL, LS, chuỗi RJ45 và các chức năng khác | ||||||||||||||||||||
| • Khu vực mù sự kiện ≤1,5m, phạm vi động lực tối đa ≥26dB | ||||||||||||||||||||
| • Hỗ trợ trình tự RJ45 và theo dõi | ||||||||||||||||||||
| • Truyền thông Bluetooth, hỗ trợ điều khiển không dây APP di động và chia sẻ dữ liệu | ||||||||||||||||||||
| Thông số kỹ thuật | ||||||||||||||||||||
| OTDR | ||||||||||||||||||||
| Loại | G.652 SM | |||||||||||||||||||
| Mô hình | ZCOTDR-4200F1 | ZCOTDR-4200D | ZCOTDR-4200F2 | ZCOTDR-4200F3 | ||||||||||||||||
| Độ dài sóng | 1550nm±20nm | 1310/1550nm | 1625nm±20nm | 1650nm±20nm | ||||||||||||||||
| Phạm vi động | 24dB | 26dB | 24dB | 24dB | 24dB | |||||||||||||||
| Khu vực mù sự kiện | 1.5m | |||||||||||||||||||
| ATT Khu vực mù | 8m | |||||||||||||||||||
| Phạm vi thử nghiệm | 100m/300m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/100km | |||||||||||||||||||
| Độ rộng xung | 5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1μs/2μs/3μs/5μs/8μs/10μs/20μs | |||||||||||||||||||
| Độ chính xác | ±(1m+khu vực lấy mẫu +0,005%×khoảng cách thử nghiệm) | |||||||||||||||||||
| Tính tuyến tính | ±0,05dB/dB | |||||||||||||||||||
| Điểm lấy mẫu tối đa | ≥20000 | |||||||||||||||||||
| Độ phân giải mẫu tối đa | ≤ 0,03m | |||||||||||||||||||
| Giải quyết mất mát | 0.01dB | |||||||||||||||||||
| Mức ngưỡng mất mát | 0.20dB | |||||||||||||||||||
| OTDR | ||||||||||||||||||||
| Độ phân giải phạm vi | 0.01m | |||||||||||||||||||
| Chỉ số khúc xạ | 1.00000~2.00000 | |||||||||||||||||||
| Định dạng tệp | Định dạng tệp tiêu chuẩn SOR | |||||||||||||||||||
| Phân tích tổn thất | Phương pháp 4 điểm / Phương pháp 5 điểm | |||||||||||||||||||
| Mức độ an toàn laser | Nhóm II | |||||||||||||||||||
| Bộ kết nối | SC/PC | |||||||||||||||||||
| OPM | LS | |||||||||||||||||||
| Phạm vi sóng | 800nm~1700nm | Độ dài sóng | Phù hợp với OTDR | |||||||||||||||||
| Sóng hiệu chuẩn | 850/1300/1310/1490/ 1550/1625/1650nm |
Loại laser | Phù hợp với giao diện OTDR | |||||||||||||||||
| Phạm vi thử nghiệm | -70~+10dBm (không cần thiết) / -50~+26dBm (Tiêu chuẩn) -40~+26dBm (XGPON OPM) |
Sức mạnh | ≥-5dBm | |||||||||||||||||
| Nghị quyết | 0.01dB | Sự ổn định | CW, ±0,5dB/15min (Sau 15 phút làm nóng trước) |
|||||||||||||||||
| Không chắc chắn | ± 5% | Bộ kết nối | SC/PC | |||||||||||||||||
| Bộ kết nối | FC/SC/ST toàn cầu | Chế độ | CW/270Hz/330Hz/1kHz/2kHz | |||||||||||||||||
| VFL | Theo dõi cáp RJ45 | |||||||||||||||||||
| Độ dài sóng | 650nm±20nm | Khoảng cách thử nghiệm | ≤ 300m | |||||||||||||||||
| Năng lượng đầu ra | ≥10mW | Theo dõi cáp RJ45 | ||||||||||||||||||
| Chế độ | CW/1Hz/2Hz | Chế độ | Theo dõi số | |||||||||||||||||
| Bộ kết nối | FC/SC/ST toàn cầu | Khoảng cách | ≤ 300m | |||||||||||||||||
| Theo dõi trực tuyến | hỗ trợ | |||||||||||||||||||
| Các loại khác | ||||||||||||||||||||
| Hiển thị | 4.3 inch 800×480 LCD | |||||||||||||||||||
| Cung cấp điện | Bộ điều hợp AC/DC: đầu vào: 100V ∼ 240V, 50/60Hz, đầu ra 0,6A: 5V,2A, pin lithium:3.7V, 4000mAh |
|||||||||||||||||||
| Lưu trữ dữ liệu | 8GB | |||||||||||||||||||
| Giao diện dữ liệu | USB loại C | |||||||||||||||||||
| Nhiệt độ hoạt động | -10°C+50°C | |||||||||||||||||||
| Nhiệt độ lưu trữ | -40°C+70°C | |||||||||||||||||||
| Độ ẩm tương đối | 0 ‰ 95% Không ngưng tụ | |||||||||||||||||||
| Trọng lượng | ≤ 400g ((bao gồm pin) | |||||||||||||||||||
| Kích thước | 144mm × 86mm × 33mm | |||||||||||||||||||
| Cấu hình tiêu chuẩn: OTDR, Event Map, OPM, LS, VFL, RJ45 cable tracker ((bao gồm Cable Tracker), RJ45 Cable Sequence, Flashlight Lưu ý: Khả năng thử nghiệm 1550nm với trực tiếp: có thể thử sợi với tín hiệu 1310/1490/1577nm (năng lượng ≤+5dBm) Khả năng thử nghiệm 1610nm với trực tiếp: có thể thử sợi với tín hiệu 1310/1490/1550nm (năng lượng ≤0dBm) Khả năng thử nghiệm 1625nm với trực tiếp: có thể thử sợi với tín hiệu 1310/1490/1550/1577nm (năng lượng ≤0dBm) Khả năng thử nghiệm 1650nm với trực tiếp: có thể thử sợi với tín hiệu 1310/1490/1550/1577nm (năng lượng ≤+5dBm) |
||||||||||||||||||||
| Danh sách cấu hình | ||||||||||||||||||||
| Máy chủ (bao gồm pin), Adapter, Data Line, Cable Tracker, CD-ROM (Phần mềm phân tích / Sổ tay người dùng), Sổ tay người dùng, Giấy chứng nhận trình độ / Thẻ bảo hành dịch vụ, Giấy chứng nhận hiệu chuẩn,Mái bông sạch"Gì cơ? | ||||||||||||||||||||
