| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50pcs |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Không giới hạn |
| Trọng lượng: | <1,2kg | Kích thước: | 208mmx110mmx56mm |
|---|---|---|---|
| Nhiệt độ hoạt động: | -10℃～+50℃ | nhiệt độ lưu trữ: | -40°C~+70°C |
| Hiển thị: | Màn hình LCD màu 5 inch+ | ||
| Làm nổi bật: | OTDR nhẹ,OTDR đa chức năng,Multifunctional quang tdr |
||

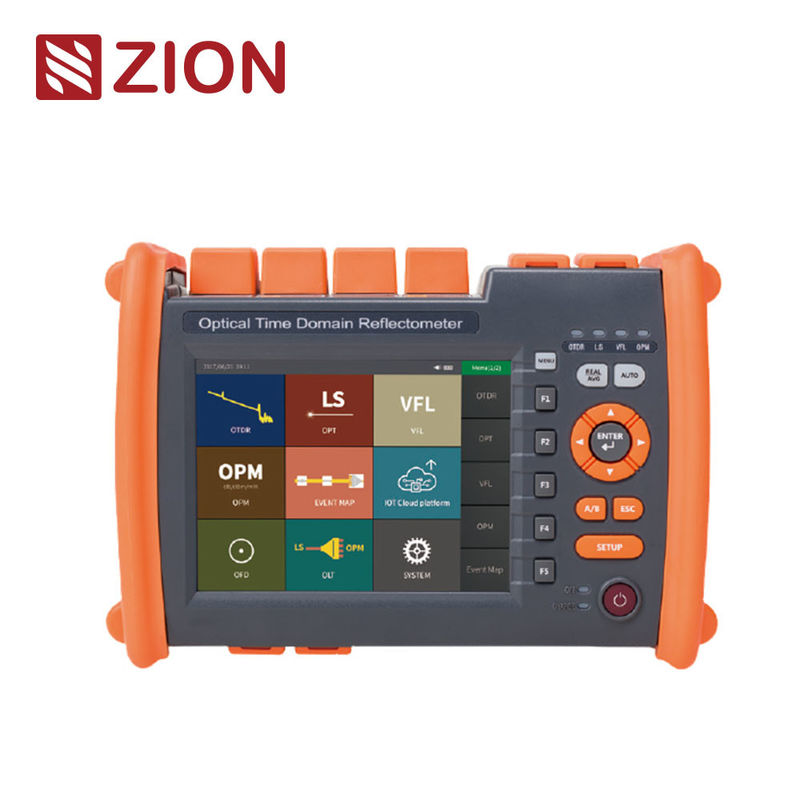

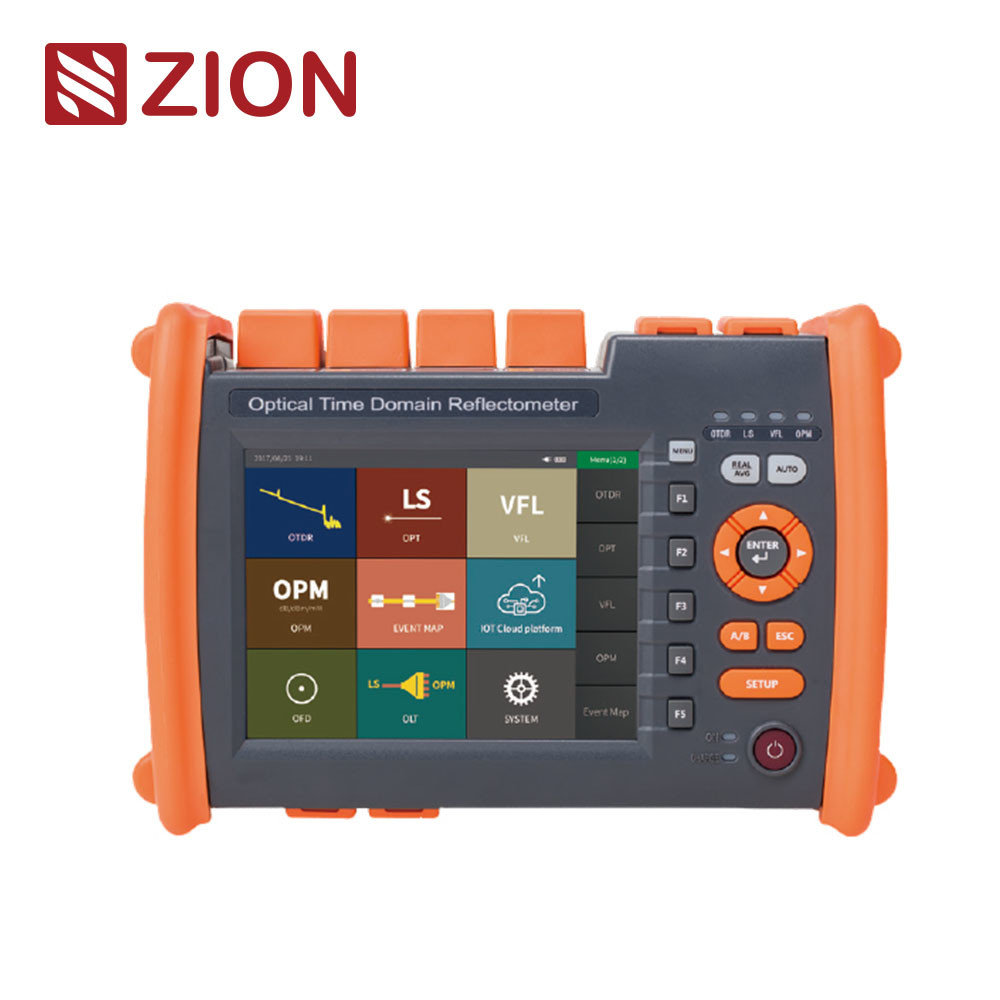

| ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer áp dụng màn hình cảm ứng màu 5,6 inch và hoạt động đôi của phím và cảm ứng.Máy đo năng lượng quang học, Nguồn ánh sáng, đa chức năng để giúp khách hàng giải quyết hiệu quả các thử nghiệm thực địa và bảo trì; Quản lý năng lượng thông minh, 20 giờ chờ siêu dài,đảm bảo hiệu quả thử nghiệm thực địa và bảo trìNó chủ yếu được sử dụng để đo chiều dài, mất mát, chất lượng kết nối và các thông số khác của tất cả các loại sợi quang và cáp. Nó có thể được sử dụng rộng rãi trong xây dựng kỹ thuật,thử nghiệm bảo trì đường dây và sửa chữa khẩn cấp hệ thống truyền thông hệ thống truyền thông sợi quang, nghiên cứu và đo lường sản xuất cáp sợi quang. | ||||
| Tính năng sản phẩm | ||||
| • Khu vực mù sự kiện 0,8m, dễ dàng kiểm tra người nhảy 5m |  |
|||
| • Khám phá thử nghiệm trực tuyến, báo động tự động với ánh sáng | ||||
| • Chức năng chẩn đoán tự động duy nhất của kết quả xét nghiệm | ||||
| • Xử lý hàng loạt dữ liệu và in biểu mẫu báo cáo | ||||
| • Chìa khóa + màn hình cảm ứng chế độ hoạt động kép | ||||
| • Kiểm tra tự động bằng một nút | ||||
| • định dạng đầu ra tập tin SOR tiêu chuẩn | ||||
| • Thử nghiệm đồng thời nhiều bước sóng | ||||
| • Thuật ngữ tiếng Trung và tiếng Anh | ||||
| • Nhiệt độ hoạt động cực rộng | ||||
| Thông số kỹ thuật | ||||
| OTDR | ||||
| Loại sợi | G.652 SM | |||
| Độ dài sóng | 1310nm±20nm/1550nm±20nm | |||
| Phạm vi động | 32dB/30dB | |||
| Khu vực mù sự kiện | 1.5m | |||
| ATT Khu vực mù | 6m | |||
| Phạm vi thử nghiệm | 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km | |||
| Độ rộng xung | 5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns | |||
| Độ chính xác | ±(0,75m+Phạm vi lấy mẫu+0,005%xPhạm vi thử nghiệm) | |||
| Độ chính xác mất mát | ±0,05dB/dB | |||
| Các điểm lấy mẫu | 16k ~ 256k | |||
| Độ phân giải mẫu | 0.05m~16m | |||
| Độ chính xác phản xạ | ±3dB | |||
| Định dạng tệp | Định dạng tệp tiêu chuẩn SOR | |||
| Phân tích tổn thất | Phương pháp 4 điểm / Phương pháp 5 điểm | |||
| Mức độ an toàn laser | Nhóm II | |||
| OTDR | ||||
| Lưu trữ dữ liệu | Bên trong:<3000 đường cong, bên ngoài: bit 4G | |||
| Bộ kết nối | FC/UPC ((có thể đổi SC,ST) | |||
| Tỷ lệ làm mới | 3Hz ((Typ.) | |||
| Giao diện dữ liệu | Cổng Ethernet USB, Mini-USB, 10M/100M | |||
| OPM | ||||
| Phạm vi bước sóng | 800nm~1700nm | |||
| Bộ kết nối | UniversalFC/SC/ST | |||
| Phạm vi thử nghiệm | -50dBm~+26dBm | |||
| Không chắc chắn | ± 5% | |||
| Độ dài sóng hiệu chuẩn | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||
| LS | ||||
| Độ dài sóng | Phù hợp với bước sóng đầu ra OTDR | |||
| Năng lượng đầu ra | ≥-5dBm | |||
| Sự ổn định | CW,± 0,5dB/15min ((kiểm tra sau 15 phút khởi động làm nóng trước) | |||
| Bộ kết nối | FC/UPC ((có thể đổi SC,ST) | |||
| VFL | ||||
| Độ dài sóng | 650nm士20nm | |||
| Năng lượng đầu ra | ≥10mw | |||
| Chế độ | CW/1Hz/2Hz | |||
| Bộ kết nối | FC/SC/ST | |||
| Các loại khác | ||||
| Hiển thị | Màn hình cảm ứng LCD màu 5 inch | |||
| Nguồn cung cấp điện | AC/DCAadapter:input:100V~240V, 50/60Hz, 0.6AOutput:12V~19V, 1.5A, Li-battery:7.4V, 5200mAh | |||
| Thời gian hoạt động pin | ≥10h | |||
| Nhiệt độ hoạt động | -10°C~+50°C | |||
| Nhiệt độ lưu trữ | -40°C~+70°C | |||
| Độ ẩm tương đối | 0 ~ 95% Không ngưng tụ | |||
| Trọng lượng | < 1,2 kg | |||
| Kích thước | 208mmx110mmx56mm | |||
| Chức năng của máy chủ: OTDR / O PM AVFL / LS / Events Map / Fiber End Detection (Thêm máy dò mua) / Optical Loss Test | ||||
| Danh sách cấu hình | ||||
| Không. | Tên | Số lượng | Nhận xét | |
| 1 | Người chủ | 1 | ||
| 2 | Bộ điều hợp AC/DC | 1 | ||
| 3 | Sổ tay người dùng | 1 | ||
| 4 | U-disk (bao gồm phần mềm phân tích/Hướng dẫn sử dụng) | 1 | ||
| 5 | Bộ điều hợp SC | 1 | ||
| 6 | bút cảm ứng | 1 | ||
| 7 | Chứng chỉ hiệu chuẩn | 1 | ||
| 8 | Mái bông sạch | 10 | ||
| 9 | Giấy chứng nhận trình độ / Thẻ bảo đảm dịch vụ sau bán hàng | 1 | ||
| 10 | Ba lô (với dây đeo) | 1 | ||
