| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | HELLOSIGNAL® OR OEM |
| Số lượng đặt hàng tối thiểu: | 50pcs |
| chi tiết đóng gói: | 10 PC / Túi nhựa |
| Thời gian giao hàng: | Thông thường 25 ngày sau khi nhận được tiền đặt cọc. |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | Không giới hạn |
| Trọng lượng: | <1,2kg | Kích thước: | 227mmx160mmx70mm |
|---|---|---|---|
| Nhiệt độ hoạt động: | -10℃～+50℃ | nhiệt độ lưu trữ: | -40°C~+70°C |
| Hiển thị: | Màn hình cảm ứng màu 7 inch, độ phân giải 1024x600 | ||
| Làm nổi bật: | Otdr quang học phản xạ phạm vi thời gian,Máy phản xạ phạm vi thời gian quang học OTDR,OTDR hiệu suất cao |
||

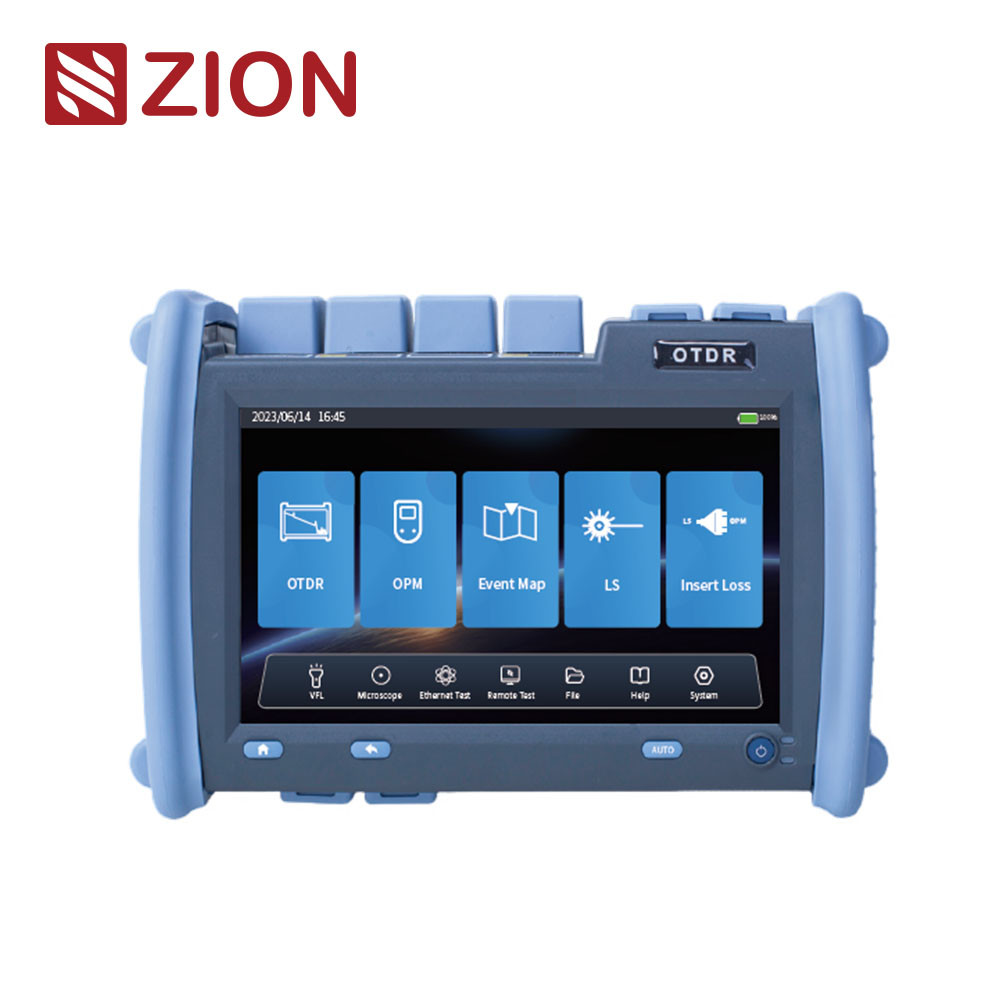

| ZCOTDR-6800 series OTDR hiệu suất cao sử dụng màn hình màu 7 inch, giúp hoạt động dễ dàng hơn.Nó tích hợp các chức năng đa chức năng để giúp khách hàng giải quyết các thử nghiệm liên kết truyền thông và bảo trì sau đó hiệu quả hơnPhạm vi động tối đa là 45dB. Nó có thể được thâm nhập qua bộ chia ánh sáng để cải thiện hiệu quả hiệu suất trong thử nghiệm mạng PON. Dòng ZCOTDR-6800 chủ yếu được sử dụng để đo chiều dài, mất mát và chất lượng kết nối của sợi quang và cáp. Nó được sử dụng rộng rãi trong xây dựng kỹ thuật, kiểm tra bảo trì đường dây,sửa chữa khẩn cấp, phát triển và đo lường sản xuất của sợi quang và cáp quang. Nó chủ yếu được sử dụng trong đường dây gốc đô thị, mạng sống và mạng đô thị. |
||||||||||||||||||
| Tính năng sản phẩm | ||||||||||||||||||
| • Quad-core processor, hệ thống Linux, điều khiển trơn tru |  |
|||||||||||||||||
| • Khu vực mù sự kiện tối thiểu là 0,8m, phạm vi động lực tối đa là 45dB | ||||||||||||||||||
| • Khả năng lưu trữ lớn, lưu trữ nội bộ > 12GB | ||||||||||||||||||
| • Tạo báo cáo xét nghiệm và chẩn đoán PDF chỉ với một cú nhấp chuột | ||||||||||||||||||
| • Màn hình dung lượng đa cảm ứng HD, độ phân giải 1024X600 | ||||||||||||||||||
| • Thử nghiệm chia mạng PON, hỗ trợ lên đến 1/64 | ||||||||||||||||||
| • định dạng đầu ra tập tin SOR tiêu chuẩn | ||||||||||||||||||
| • Tên tập tin có thể được xuất cả tiếng Trung và tiếng Anh | ||||||||||||||||||
| • Tích hợp OTDR/VFL/LS/OPM/Bản đồ sự kiện/Xét nghiệm mất mát /End Face Identifier/Ethernet Remote/Network test |
||||||||||||||||||
| Thông số kỹ thuật | ||||||||||||||||||
| ZCOTDR-6800 OTDR | ||||||||||||||||||
| Mô hình | S1 | S2 | D0 | D1 | D2 | D3 | D4 | T1 | T2 | T3 | T4 | F1 | M1 | SM1 | ||||
| Loại | SM | MM | SM/MM | |||||||||||||||
| Độ dài sóng | 1650nm | 1310nm 1550nm |
1310nm 1490nm 1550nm |
1310nm 1550nm 1625nm |
1310nm /1550nm /1650nm |
1310nm 1490nm 1550nm 1625nm |
850nm 1300nm |
850nm 1300nm 1310nm 1550nm |
||||||||||
| MaxDynamic Range ((dB) | 33 | 38 | 32 30 |
35 33 |
38 36 |
42 40 |
45 43 |
38 36 36 |
32 30 30 |
42 40 40 |
42 40 40 |
37 35 35 35 |
26 28 |
26 28 35 33 |
||||
| Khu vực mù sự kiện | 1m | 0.8m | 0.8m | 1m | 0.8m | 1m | 1m | 1m | ||||||||||
| ATT Khu vực mù | 5m | 4m | 4m | 5m | 4m | 4m | 5m | 5m | ||||||||||
| Phạm vi thử nghiệm | 100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km | |||||||||||||||||
| Độ rộng xung | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us | |||||||||||||||||
| Độ chính xác | ±(0,75m + khoảng thời gian lấy mẫu + 0,005% x Khoảng cách thử nghiệm) | |||||||||||||||||
| Độ chính xác mất mát | ±0,01dB/dB | |||||||||||||||||
| Điểm lấy mẫu tối đa | ≥256k | |||||||||||||||||
| Độ phân giải mẫu | 0.05m-4m | |||||||||||||||||
| OTDR | ||||||||||||||||||
| Độ chính xác phản xạ | 0.03dB/dB | |||||||||||||||||
| Định dạng tệp | Định dạng tệp tiêu chuẩn SOR | |||||||||||||||||
| Phân tích tổn thất | Phương pháp 4 điểm / Phương pháp 5 điểm | |||||||||||||||||
| Mức độ an toàn laser | Nhóm II | |||||||||||||||||
| Tỷ lệ làm mới | 3Hz (Typ.) | |||||||||||||||||
| Lưu trữ dữ liệu | ≥12GB | |||||||||||||||||
| Bộ kết nối | FC/UPc ((có thể đổi SC,ST) | |||||||||||||||||
| OPM | ||||||||||||||||||
| Phạm vi bước sóng | 800nm~1700nm | |||||||||||||||||
| Bộ kết nối | FC/SC/ST toàn cầu | |||||||||||||||||
| Phạm vi thử nghiệm | -50dBm~+26dBm/-70dBm~+10dBm | |||||||||||||||||
| Không chắc chắn | ± 5% | |||||||||||||||||
| Độ dài sóng hiệu chuẩn | 850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm | |||||||||||||||||
| LS | ||||||||||||||||||
| Độ dài sóng | Phù hợp với bước sóng đầu ra OTDR | |||||||||||||||||
| Năng lượng đầu ra | ≥-5dBm | |||||||||||||||||
| Sự ổn định | CW, +0,5dB/15min (kiểm tra sau 15 phút làm nóng trước) | |||||||||||||||||
| Bộ kết nối | FC/UPC ((có thể đổi SC,ST) | |||||||||||||||||
| VFL | ||||||||||||||||||
| Độ dài sóng | 650nm士20nm | |||||||||||||||||
| Năng lượng đầu ra | ≥10 mW | |||||||||||||||||
| Chế độ | CW/1Hz/2Hz | |||||||||||||||||
| Bộ kết nối | FC/UPC ((có thể đổi SC,ST) | |||||||||||||||||
| Chỉ số Optical LossTest đề cập đến nguồn ánh sáng và chỉ số đo công suất quang học ở trên. | ||||||||||||||||||
| Các loại khác | ||||||||||||||||||
| Hiển thị | Màn hình cảm ứng màu 7 inch, độ phân giải 1024x600 | |||||||||||||||||
| Nguồn cung cấp điện | Bộ điều hợp AC/DC: đầu vào: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, pin lithium: 7.4v, 5200mAh | |||||||||||||||||
| nhiệt độ hoạt động | -10°C~+50°C | |||||||||||||||||
| Nhiệt độ lưu trữ | 40°C~+70°C | |||||||||||||||||
| độ ẩm tương đối | 0~95%, Không ngưng tụ | |||||||||||||||||
| Trọng lượng | < 1,2 kg | |||||||||||||||||
| Kích thước | 227mmx160mmx70mm | |||||||||||||||||
| Giao diện dữ liệu | Cổng USB-Ax2, Type-C, RJ45 LAN 100/1000Mbit/s | |||||||||||||||||
| Phân hao năng lượng | < 6W | |||||||||||||||||
| Chức năng của máy chủ: OTDR/OPM/FL/LS/Event Map/Fiber End Detection/Optical Loss Test/Ethemet Remote/Network test | ||||||||||||||||||
| Danh sách cấu hình | ||||||||||||||||||
| Không. | Tên | Số lượng | Nhận xét | |||||||||||||||
| 1 | Người chủ | 1 | ||||||||||||||||
| 2 | Bộ điều hợp AC/DC | 1 | ||||||||||||||||
| 3 | U disk ((có phần mềm phân tích/Hướng dẫn sử dụng) | 1 | ||||||||||||||||
| 4 | Dòng dữ liệu | 1 | ||||||||||||||||
| 5 | Bộ điều hợp OTDR SC | 1 | ||||||||||||||||
| 6 | Bộ điều hợp OPM SC | 1 | ||||||||||||||||
| 7 | Sổ tay người dùng | 1 | ||||||||||||||||
| 8 | Chứng chỉ hiệu chuẩn | 10 | ||||||||||||||||
| 9 | Giấy chứng nhận / Thẻ bảo hành | 1 | ||||||||||||||||
| 10 | Miếng bông sạch | 1 | ||||||||||||||||
| 11 | Máy cầm da | 1 | ||||||||||||||||
| 12 | Ba lô đặc biệt cho dụng cụ | 1 | ||||||||||||||||
