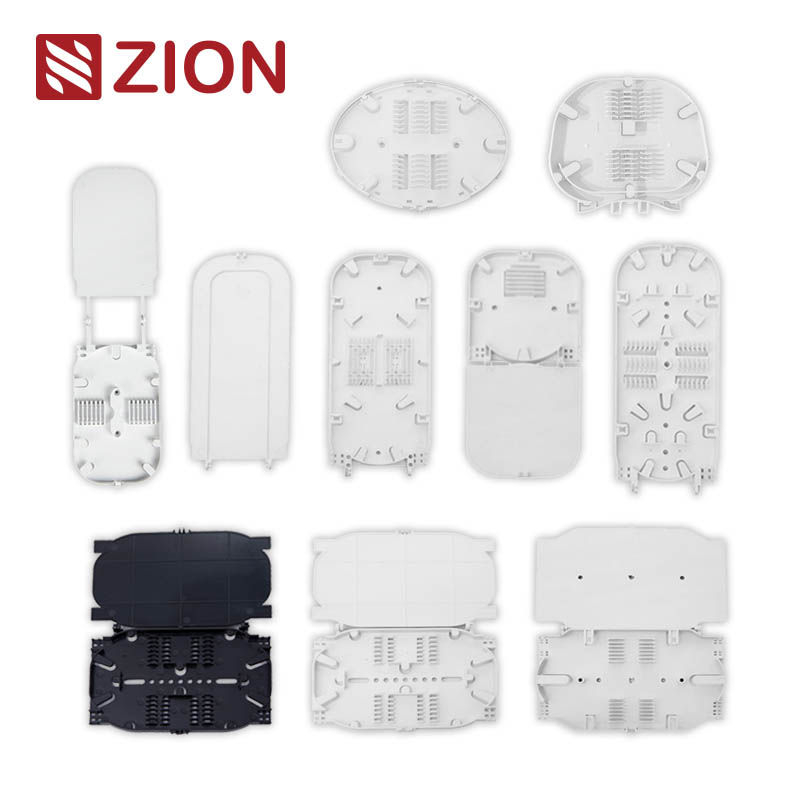

■ ZION Ống quang Splice Trays

Tổng quan sản phẩm

ZION Fiber Optic Splice Trays được thiết kế để tổ chức và bảo vệ các kết nối sợi bên trong khép kết nối quang học, khung phân phối và hộp truy cập FTTH.Mỗi khay cung cấp các đường dẫn được kiểm soát, bảo mật giữ lại splice và quản lý sợi rõ ràng để giảm rủi ro lắp đặt và cải thiện độ tin cậy mạng dài hạn.

Ứng dụng

• Khép nối sợi quang (Dome / Inline)

• ODF √ Khung phân phối quang

• Hộp phân phối sợi (FDB) / Hộp kết thúc

• Tủ sợi đứng trên tường và sàn

• Mạng truy cập FTTH / FTTx & Liên kết xương sống

Tính năng thiết kế

• Bảo vệ ghép
  Các khe cắm cầm dành riêng cho các bộ bảo vệ ghép chống co lại nhiệt (được hỗ trợ chiều dài chung).

• Fiber Routing
  Các kênh định tuyến trơn tru, tròn làm giảm sự uốn cong vi mô và thiệt hại ngẫu nhiên.

• Bend Radius
  Địa hình định tuyến được kiểm soát giúp duy trì bán kính uốn cong tối thiểu được khuyến cáo.

• Bảo trì thân thiện
  Các tuyến đường sợi rõ ràng và các khu vực dán nhãn đơn giản hóa việc kiểm tra, nhập lại và khắc phục sự cố.

• Mở rộng nhiều lớp
  Các cấu trúc được xếp chồng lên nhau có sẵn cho việc đóng nhiều khay và số lượng sợi cao.

Xây dựng khay ghép

Lưu ý: Xây dựng có thể được tùy chỉnh để phù hợp với đóng cửa của bạn, ODF, hoặc cấu trúc nội bộ tủ.

Các tùy chọn công suất ghép

Khả năng tương thích

• Tương thích với mái vòm & kết nối kết nối sợi quang trực tuyến

• Thích hợp cho các sợi một chế độ và nhiều chế độ

• Hỗ trợ các sợi G.652D / G.657A1 / G.657A2

• Được thiết kế cho các thiết bị bảo vệ ghép thấm nhiệt tiêu chuẩn

• Lý tưởng cho truy cập FTTH, phân phối và mạng xương sống

Cài đặt và bảo trì

1. Chuyển các sợi đến dọc theo các kênh hướng dẫn của khay và cố định chúng tại các điểm cố định.

2. Đặt các nút ghép vào các khe cắm cầm dành riêng (đồng độ chiều dài tay áo với loại khay).

3. Tổ chức các vòng sợi lỏng lẻo trong khi duy trì bán kính uốn cong được khuyến cáo.

4. Nhãn các sợi / khay để xác định nhanh chóng trong quá trình nhập cảnh trong tương lai.

5. Thêm vào và phục vụ mà không làm xáo trộn các sợi hiện có (các tùy chọn xếp chồng/đặt ghim).

Tại sao chọn ZION Splice Trays?

• Thiết kế kỹ thuật
  Hàm học định tuyến tối ưu giúp giảm căng thẳng sợi và cải thiện độ tin cậy.

• Cung cấp thân thiện với dự án
  Năng lực sản xuất ổn định cho việc triển khai quy mô lớn và giao hàng nhanh chóng.

• Tùy chỉnh OEM / ODM
  Kích thước khay, loại tay cầm ghép, phương pháp gắn và hỗ trợ ghi nhãn có sẵn.

• Sự tương thích của giải pháp
  Hoạt động trơn tru với khép kín, tủ và phụ kiện FTTH để quản lý sợi hoàn chỉnh.

Câu hỏi thường gặp

Những chiều dài tay áo splice được hỗ trợ?
Hỗ trợ tay nắp thắt nhiệt thông thường (ví dụ: 40 / 45 / 60 mm) có thể được hỗ trợ. Xin xác nhận thông số kỹ thuật tay nắp và dung lượng cần thiết của bạn, và chúng tôi sẽ phù hợp với thiết kế tay cầm khay.

Cô có thể tùy chỉnh một cái khay để phù hợp với việc đóng cửa/ODF của chúng tôi không?
Có. Chia sẻ kích thước bố cục nội bộ của bạn, phương pháp lắp đặt, số lượng sợi mục tiêu, và loại tay đệm ghép

Làm thế nào để tôi chọn 12 so với 24 splices mỗi khay?
Chọn dựa trên số lượng sợi, không gian đóng và sở thích bảo trì. Đối với các ổ đóng nhỏ gọn, khay 12 splice có thể cải thiện khả năng xử lý; Đối với các dự án mật độ cao, khay 24 splice làm giảm số lượng khay.

Thông số kỹ thuật nhanh

Thông tin đặt hàng

• Khả năng yêu cầu (các phích nối/tray)

• Chiều dài tay áo ghép (mm)

• Giới hạn kích thước khay (L × W × H)

• Phong cách gắn (clip/screw/hinges)

• Ứng dụng (kết thúc/ODF/FDB)
