| Nguồn gốc: | Ningbo, Thượng Hải |
|---|---|
| Hàng hiệu: | Zion communication |
| Số mô hình: | FR331-OS |
| Số lượng đặt hàng tối thiểu: | 10 km |
| chi tiết đóng gói: | cuộn, ống gỗ, thùng carton, pallet |
| Thời gian giao hàng: | Thông thường 25 ngày làm việc |
| Làm nổi bật: | Cáp chống cháy 3 × 2,5 mm vuông,Cáp báo cháy IEC 60331-21 (FE90) |
||
|---|---|---|---|
| Mục | Đặc điểm kỹ thuật |
|---|---|

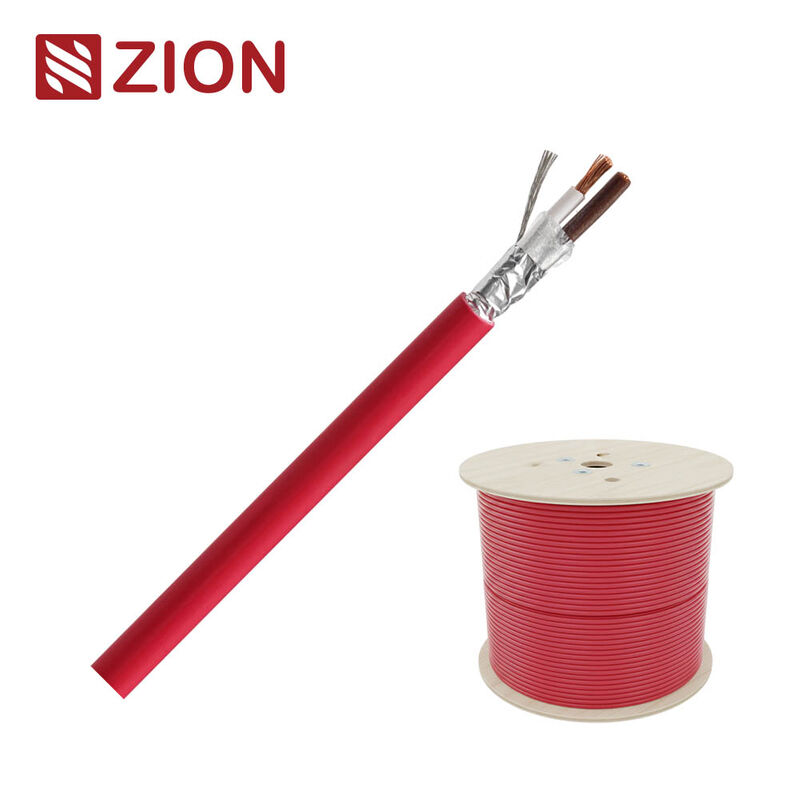

| Tên sản phẩm | Cáp chống cháy |
| Mẫu số | FR331-OS-0325 |
| Loại công trình | CU / FR / OS / LSZH (Sàng lọc tổng thể) |
| Vật liệu dẫn điện | Đồng trần bị mắc kẹt (Loại 5, EN 60228) |
| Kích thước dây dẫn | 45 × 0,25mm |
| Mặt cắt danh nghĩa | 3 × 2,5 mm vuông |
| Điện áp định mức | 300/500V |
| Nhiệt độ hoạt động | −30 °C ~ +90 °C |
| Màu bên ngoài | RAL 3000 màu đỏ |
| Tiêu chuẩn áp dụng | IEC 60331-21 (FE90), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-24, EN 50266-2-4, CE, RoHS |
| Thành phần | Chất liệu/Mô tả | Tiêu chuẩn | Kích thước |
|---|---|---|---|
| dây dẫn | Đồng trần bị mắc kẹt | EN 60228 | 45 × 0,25mm |
| Điện trở DC (20°C) | -- | EN 60228 | 7,98 Ω/km |
| cách nhiệt | Cao su silicon (chịu nhiệt) | IEC/EN 60811-203 | dày 0,5 mm |
| Đường kính cách nhiệt | -- | IEC/EN 60811-201 | 3,1 ± 0,1mm |
| Màu cách nhiệt | Nâu / Trắng / Đen | -- | -- |
| Điện trở cách điện | > 200 MW/km | -- | -- |
| Màn hình tổng thể | Lá nhôm (Chồng chéo) | -- | 0,04 × 24mm |
| Dây thoát nước | Đồng đóng hộp (7 × 0,3 mm) | -- | -- |
| Vỏ ngoài | LSZH (Ít khói không halogen) | IEC/EN 60811-202 | dày 0,9 mm |
| Đường kính ngoài | -- | IEC/EN 60811-203 | 8,7 ± 0,2 mm |
| Cao độ xoắn | -- | -- | 136 ± 10mm |
| Điện cảm | -- | -- | 2,3 mH/km |
| Kiểm tra điện áp cao | EN 50288-7 | 2,0 kV / 1 phút | -- |
| Mục kiểm tra | Tiêu chuẩn | Mô tả/Yêu cầu |
|---|---|---|
| Chống cháy | IEC 60331-21 (FE90) / BS 6387 CAT B, CAT C | Duy trì tính toàn vẹn của mạch trong 90 phút ở 750-850 ° C |
| Sự lan truyền ngọn lửa | IEC 60332-1-2 / IEC 60332-3-24 / EN 50266-2-4 | Hạn chế ngọn lửa lan truyền trên các dây cáp đơn và bó |
| Mật độ khói | IEC 61034-1/2 | Lượng khói thải thấp đảm bảo tầm nhìn khi cháy |
| Phát thải khí ăn mòn | IEC 60754-1/2 / EN 50267 | Giải phóng khí axit thấp, không chứa halogen |
| Tuân thủ RoHS | Chỉ thị EU 2011/65/EU | Đã xác nhận (Pb, Cd, Hg, Cr⁶⁺, PBB, PBDE miễn phí) |
