| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication OR OEM |
| Chứng nhận: | ISO, CE, RoHS, UL |
| Số mô hình: | Tủ kệ mạng |
| Số lượng đặt hàng tối thiểu: | 1.000 chiếc |
| chi tiết đóng gói: | 1 CÁI/Túi nhựa, CÁI/Thùng |
| Thời gian giao hàng: | Thông thường 10 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 30.000 chiếc / tháng |
| Người mẫu: | Tủ kệ mạng | Bnad: | truyền thông Zion |
|---|---|---|---|
| Màu sắc: | Đen, Xám | Khả năng tải: | 60kg |
| Làm nổi bật: | Tủ cạnh hạng nhẹ Tủ mạng,Cửa hàng vận chuyển bằng gói phẳng,Capacity tải tĩnh 300 kg Data Center Cabinet |
||

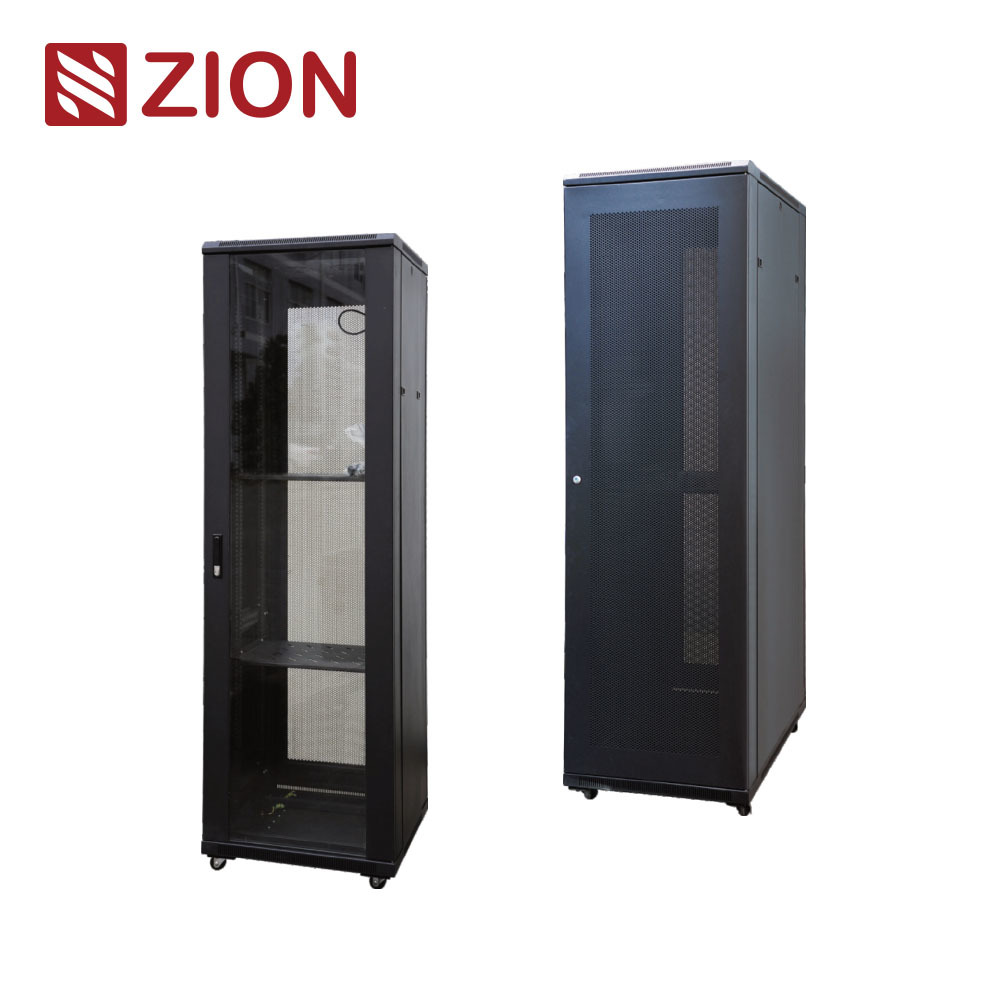

Tủ mạng đứng ZE được định vị là tủ biên hạng nhẹ với thiết kế cấu trúc đơn giản và chính xác. Nó cung cấp giải pháp bao bọc đáng tin cậy cho thiết bị mạng, viễn thông, an ninh và truyền dữ liệu, nơi việc lắp đặt thực tế và chi phí được kiểm soát quan trọng hơn việc quá tải hạng nặng.
Giá trị của nó rất rõ ràng: sự ổn định của khung hàn, cấu trúc lắp đặt linh hoạt, khả năng quản lý cáp cơ bản và hiệu quả vận chuyển dạng phẳng. Đối với các địa điểm phân tán và triển khai biên, sự cân bằng đó thường quan trọng hơn việc mua một lớp tủ lớn hơn mức dự án thực sự cần.
Dòng ZE được thiết kế tập trung vào việc triển khai đơn giản, bảo trì dễ dàng và sử dụng cho các ứng dụng biên hạng nhẹ. Các tính năng chính của nó hỗ trợ các dự án cần lắp đặt đáng tin cậy mà không tốn kém và nặng nề như tủ máy chủ.
| Tính năng | Điểm thiết kế | Giá trị kỹ thuật |
|---|---|---|
| Thiết kế cấu trúc chính xác | Cấu trúc khung hàn | Cung cấp hỗ trợ cơ bản ổn định cho việc lắp đặt thiết bị biên |
| Vận chuyển dạng phẳng | Vận chuyển chưa lắp ráp giúp giảm thể tích khoảng 40% | Giúp giảm chi phí vận chuyển và lưu trữ trong các dự án triển khai |
| Cửa kính cường lực phía trước | Mở hơn 180° | Cải thiện khả năng hiển thị và tiếp cận bảo trì phía trước |
| Các tấm có thể tháo rời | Tấm bên và cửa sau có chốt khóa | Giúp việc tiếp cận bảo trì nhanh hơn cho đội ngũ tại hiện trường |
| Chân & Bánh xe | Chân có thể điều chỉnh để ổn định, bánh xe để di chuyển | Hỗ trợ di chuyển tủ và định vị cuối cùng |
| Sẵn sàng quản lý cáp | Lối vào trên đỉnh và lối vào cáp dưới đáy có thể điều chỉnh | Cải thiện sự gọn gàng khi lắp đặt tại các địa điểm biên |
| Ray lắp đặt có thể điều chỉnh | Các cấu hình hình chữ S di chuyển tới và lui | Phù hợp với nhiều tổ hợp độ sâu thiết bị hơn |
| Tương thích phụ kiện | Hỗ trợ các phụ kiện tủ rack tiêu chuẩn | Giữ cho tủ có thể sử dụng theo thời gian cho các nâng cấp phổ biến |
Đối với kỹ sư và người mua, các ngưỡng quan trọng nhất ở đây là độ dày vật liệu, khả năng chịu tải tĩnh, tuân thủ tiêu chuẩn và liệu mức độ hoàn thiện có phù hợp với địa điểm dự kiến hay không. Dòng ZE rõ ràng được định vị dưới các tủ nặng hơn, điều này hữu ích khi bạn muốn có một tủ nhẹ hơn, kinh tế hơn.
| Mục | Thông số kỹ thuật | Ý nghĩa lựa chọn |
|---|---|---|
| Vật liệu khung | Thép cuộn lạnh chất lượng cao SPCC | Vật liệu nền phù hợp cho cấu trúc tủ hạng nhẹ |
| Độ dày thanh ray lắp đặt | 2.0 mm | Hữu ích cho độ tin cậy lắp đặt ngay cả trên nền tảng tủ nhẹ hơn |
| Độ dày khung & góc lắp đặt | 1.2 mm | Cho thấy tủ hướng đến sử dụng hạng nhẹ so với các nền tảng tủ máy chủ |
| Độ dày viền cửa trước | 1.2 mm | Hỗ trợ độ bền cửa cơ bản và khả năng bảo trì |
| Độ dày các bộ phận khác | 0.8 mm | Giúp giảm trọng lượng và chi phí tủ |
| Xử lý bề mặt | Tẩy dầu mỡ → Tẩy gỉ → Phốt phát hóa → Sơn tĩnh điện | Cải thiện độ đồng đều bề mặt và khả năng chống ăn mòn |
| Khả năng chịu tải tĩnh | Lên đến 300 kg | Ngưỡng quyết định chính cho sử dụng biên hạng nhẹ |
| Cấp bảo vệ | IP20 | Phù hợp cho môi trường trong nhà được kiểm soát |
| Tuân thủ tiêu chuẩn | ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 Phần 1 & Phần 7, GB/T 3047.2-92 | Hỗ trợ khả năng tương thích với thiết bị rack 19 inch toàn cầu |
Dòng ZE phù hợp nhất với các triển khai biên và phân tán, nơi tải trọng thiết bị vừa phải và sự đơn giản trong lắp đặt là quan trọng. Nó phù hợp thực tế cho các phòng chi nhánh, địa điểm biên viễn thông, các nút an ninh và các tủ truyền thông nhỏ hơn.
| Ứng dụng | Nhu cầu điển hình | Trọng tâm tủ được đề xuất |
|---|---|---|
| Các địa điểm mạng biên | Vỏ cấu trúc nhỏ gọn với khả năng bảo trì dễ dàng | Sử dụng độ sâu thực tế và lập kế hoạch lối vào cáp đơn giản |
| Phòng viễn thông | Hỗ trợ đáng tin cậy cho thiết bị truyền thông hỗn hợp | Ưu tiên điều chỉnh ray và khả năng tiếp cận cửa |
| Hệ thống an ninh | Lắp đặt thiết bị đơn giản, có tổ chức | Tập trung vào khả năng tiếp cận tấm và tải trọng có thể quản lý |
| Các nút truyền dữ liệu | Khả năng tương thích rack 19 inch tiêu chuẩn với cấu trúc hạng nhẹ | Chọn chiều cao U và độ sâu phù hợp cho không gian dự phòng trong tương lai |
| Triển khai chi nhánh / phân tán | Triển khai kinh tế và hiệu quả vận chuyển | Tận dụng lợi thế vận chuyển dạng phẳng |
Câu hỏi lựa chọn chính không phải là liệu ZE có rẻ hơn tủ nặng hơn hay không. Câu hỏi thực sự là liệu dự án của bạn có thực sự cần nhiều biên độ cấu trúc hơn mà ZE được thiết kế để cung cấp hay không. Đối với nhiều địa điểm biên, câu trả lời là không.
| Nếu dự án của bạn trông như thế này | Mối quan tâm chính | Lựa chọn tốt hơn | Tại sao |
|---|---|---|---|
| Chi nhánh hoặc địa điểm biên với tải thiết bị vừa phải | Triển khai hiệu quả chi phí | Tủ biên hạng nhẹ ZE | Phù hợp với tải trọng vừa phải và nhu cầu triển khai thực tế |
| Cần vận chuyển chi phí thấp hơn và giao hàng phân tán dễ dàng hơn | Hậu cần | Mô hình vận chuyển dạng phẳng | Giảm đáng kể thể tích vận chuyển |
| Cần truy cập phía trước thường xuyên và kiểm tra thiết bị trực quan | Thuận tiện bảo trì | Cửa kính cường lực phía trước mở 180° | Cải thiện khả năng tiếp cận và tầm nhìn kiểm tra |
| Độ sâu thiết bị hỗn hợp trong một tủ | Linh hoạt lắp đặt | Ray lắp đặt hình chữ S có thể điều chỉnh | Phù hợp hơn với độ sâu thiết bị đa dạng |
| Máy chủ nặng, pin dày đặc hoặc thiết bị có khối lượng lớn | Biên độ tải | Kiểm tra nền tảng tủ nặng hơn thay thế | Tải trọng tĩnh 300 kg xác định giới hạn sử dụng của ZE |
| Cần mẫu mã rộng và mở rộng cáp trong tương lai | Lập kế hoạch không gian | Chọn các dòng rộng 800 mm và các mẫu sâu hơn | Cải thiện tính linh hoạt lắp đặt và dung lượng dự phòng |
Dòng ZE cung cấp các kết hợp chiều rộng, chiều sâu và chiều cao đa dạng từ 18U đến 47U. Trên thực tế, việc lựa chọn nên tuân theo ba kiểm tra: không gian U cần thiết, độ sâu thiết bị và liệu chiều rộng 600 mm hay 800 mm có mang lại sự thoải mái khi lắp đặt phù hợp hay không.
| Phạm vi U | Ví dụ chiều rộng 600 mm | Ví dụ chiều rộng 800 mm | Sử dụng điển hình |
|---|---|---|---|
| 18U / 22U | ZE6618 / ZE6818 / ZE6918 / ZE6018; ZE6622 / ZE6822 / ZE6922 / ZE6022 | ZE8618 / ZE8818 / ZE8918 / ZE8018; ZE8622 / ZE8822 / ZE8922 / ZE8022 | Các địa điểm biên nhỏ và vừa |
| 27U / 32U | ZE6627 / ZE6827 / ZE6927 / ZE6027; ZE6632 / ZE6832 / ZE6932 / ZE6032 | ZE8627 / ZE8827 / ZE8927 / ZE8027; ZE8632 / ZE8832 / ZE8932 / ZE8032 | Các phòng chi nhánh và truyền thông điển hình |
| 37U / 42U | ZE6637 / ZE6837 / ZE6937 / ZE6037; ZE6642 / ZE6842 / ZE6042 / ZE6242 | ZE8637 / ZE8837 / ZE8937 / ZE8037; ZE8642 / ZE8842 / ZE8042 / ZE8242 | Các nút biên lớn hơn và tủ viễn thông |
| 45U / 47U | ZE6645 / ZE6845 / ZE6045 / ZE6245; ZE6647 / ZE6847 / ZE6047 / ZE6247 | ZE8645 / ZE8845 / ZE8045 / ZE8245; ZE8647 / ZE8847 / ZE8047 / ZE8247 | Các tủ cao nơi cấu trúc hạng nhẹ vẫn chấp nhận được |
Nền tảng ZE về cơ bản là về việc triển khai biên hiệu quả chi phí. Điều đó làm cho nó hấp dẫn, nhưng chỉ khi cấu trúc hạng nhẹ vẫn phù hợp với tải trọng thiết bị thực tế và mô hình bảo trì của địa điểm.
| Lĩnh vực đánh giá | Rủi ro nếu áp dụng sai | Ưu điểm của tủ ZE | Hiệu quả thực tế |
|---|---|---|---|
| Chi phí dự án | Chi tiêu quá mức cho các lớp tủ nặng hơn | Định vị kinh tế hạng nhẹ | Phù hợp hơn với các triển khai phân tán nhạy cảm về chi phí |
| Hậu cần | Thể tích vận chuyển cao và khó khăn trong triển khai | Vận chuyển dạng phẳng cắt giảm thể tích vận chuyển | Cải thiện hiệu quả vận chuyển cho các dự án đa địa điểm |
| Khả năng tiếp cận bảo trì | Dịch vụ chậm và khó khăn khi tiếp cận phía trước/sau | Cửa trước mở 180° và các tấm có thể tháo rời | Tiếp cận hiện trường nhanh hơn cho người lắp đặt và đội ngũ dịch vụ |
| Luồn cáp | Lập kế hoạch lối vào cáp lộn xộn hoặc không hiệu quả | Lối vào trên đỉnh và lối vào dưới đáy có thể điều chỉnh | Lắp đặt gọn gàng hơn trong môi trường biên |
| Biên độ tải | Sử dụng ZE vượt quá khối lượng thiết bị dự kiến | Ngưỡng tải tĩnh 300 kg rõ ràng | Giúp xác định khi nào cần chuyển sang nền tảng nặng hơn |
| Tính linh hoạt vòng đời | Không tương thích phụ kiện theo thời gian | Khả năng tương thích phụ kiện tủ rack tiêu chuẩn | Giữ cho nền tảng hữu ích khi yêu cầu thay đổi vừa phải |
Tủ mạng đứng ZE là một tủ bao bọc hạng nhẹ thực tế cho các triển khai biên và phân tán. Khung hàn, cấu trúc lắp đặt có thể điều chỉnh, khả năng tiếp cận cửa kính, tính linh hoạt lối vào cáp và mô hình hậu cần cấu trúc thấp hơn làm cho nó hữu ích khi tải trọng thiết bị vừa phải và triển khai hiệu quả là ưu tiên.
Để lựa chọn nhanh hơn, hãy xác nhận sáu mục trước khi đặt hàng: chiều cao U yêu cầu, chiều rộng tủ, chiều sâu tủ, tổng trọng lượng thiết bị, hướng lối vào cáp và tùy chọn giao hàng. Điều đó sẽ cho bạn biết nhanh chóng liệu ZE có phù hợp hay không hoặc liệu dự án có cần một dòng tủ nặng hơn.
