| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication OR OEM |
| Chứng nhận: | ISO, CE, RoHS, UL |
| Số mô hình: | Tủ kệ mạng |
| Số lượng đặt hàng tối thiểu: | 1.000 chiếc |
| chi tiết đóng gói: | 1 CÁI/Túi nhựa, CÁI/Thùng |
| Thời gian giao hàng: | Thông thường 10 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 30.000 chiếc / tháng |
| Người mẫu: | Tủ kệ mạng | Bnad: | truyền thông Zion |
|---|---|---|---|
| Màu sắc: | Đen, Xám | Khả năng tải: | 60kg |
| Làm nổi bật: | Khả năng tải 60kg,Tủ rack mạng cấu trúc khung thép,Tủ kín 19 inch cửa kính cường lực |
||

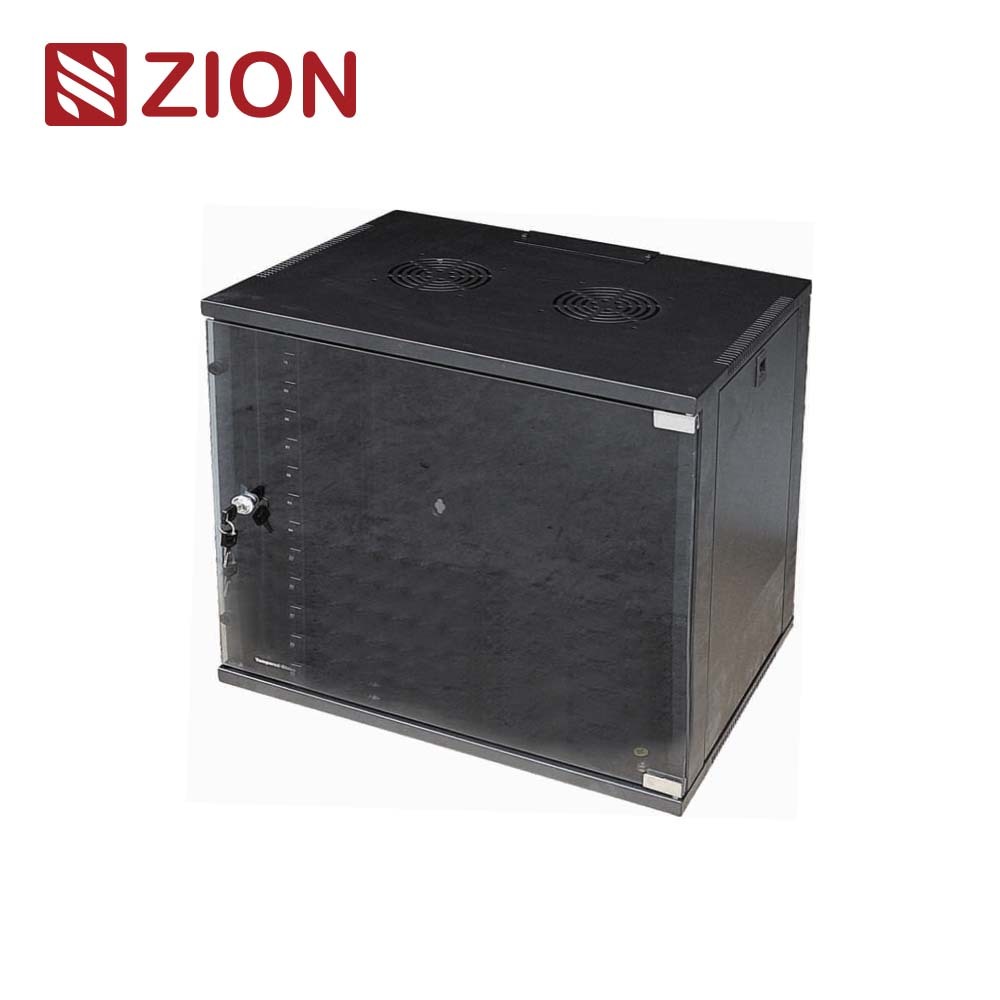

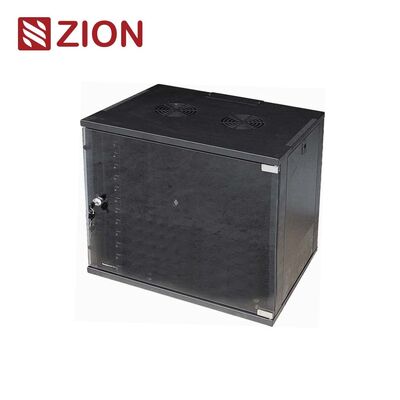

Tủ tường đơn ZM-C là một tủ treo tường 19 inch nhỏ gọn, được thiết kế cho các lắp đặt mạng, viễn thông và an ninh nhỏ, nơi yêu cầu định tuyến cáp có tổ chức, khả năng tiếp cận thực tế và triển khai thiết bị tải nhẹ đáng tin cậy.
Thêm hình ảnh mặt trước sản phẩm, hình ảnh cấu hình lắp đặt bên trong, cảnh dự án đã lắp đặt hoặc hình ảnh bảo trì khi mở cửa tại đây.
Thích hợp cho bản trình diễn lắp đặt, tổng quan nhà máy, giải thích định tuyến cáp hoặc thuyết trình nâng cấp thông gió.
Tủ tường đơn ZM-C được định vị là một tủ 19 inch nhỏ gọn cho các lắp đặt mạng, viễn thông và an ninh nhỏ. Nó được thiết kế cho các triển khai tải nhẹ trong nhà, nơi tủ đứng sàn sẽ quá khổ, nhưng việc bảo vệ thiết bị, định tuyến có tổ chức và khả năng tiếp cận được kiểm soát vẫn cần thiết.
Cấu trúc khung thép, hệ thống lắp đặt có thể điều chỉnh và thiết kế quản lý cáp làm cho nó phù hợp với các ứng dụng biên thực tế. Đối với các nhóm dự án, giá trị chính không chỉ là kích thước nhỏ gọn mà còn là sự cân bằng giữa sự tiện lợi khi lắp đặt, khả năng tiếp cận bảo trì và khả năng tương thích của thiết bị.
Tủ tường phù hợp nên được lựa chọn dựa trên điều kiện triển khai thực tế, không chỉ kích thước đơn vị rack. Độ sâu, độ bền tường, hướng cáp và tải nhiệt của thiết bị thường quyết định liệu dự án có dễ bảo trì sau khi lắp đặt hay không.
Tủ ZM-C được thiết kế để hỗ trợ công việc lắp đặt và bảo trì hiệu quả trong môi trường trong nhà nhỏ gọn. Các tính năng cấu trúc và định tuyến của nó tập trung vào khả năng sử dụng thực tế của dự án thay vì sự phức tạp không cần thiết.
| Tính năng | Ý nghĩa | Lợi ích dự án |
|---|---|---|
| Cấu trúc khung thép | Tủ đơn với tay nghề chính xác | Cải thiện độ cứng và sự tự tin khi lắp đặt |
| Tương thích thiết bị 19 inch | Phù hợp với các thiết bị CNTT và viễn thông tiêu chuẩn | Đơn giản hóa kế hoạch tương thích thiết bị |
| Cửa trước bằng kính cường lực | Cấu trúc hàn với khả năng mở hơn 180 độ | Giúp việc lắp đặt, kiểm tra và bảo trì dễ dàng hơn |
| Tấm bên bắt vít | Dễ dàng lắp đặt và tiếp cận bảo trì | Giúp giảm khó khăn trong dịch vụ hiện trường |
| Lối vào cáp trên và dưới | Tấm che để định tuyến có tổ chức | Cải thiện kỷ luật cáp và thứ tự định tuyến |
| Ray lắp đặt có thể điều chỉnh | Cấu hình hình chữ L để điều chỉnh độ sâu | Hỗ trợ lắp đặt thiết bị chính xác hơn |
| Tấm trên sẵn sàng cho quạt | Hỗ trợ nâng cấp thông gió | Hữu ích khi cần quản lý nhiệt chủ động |
| Mục | Thông số kỹ thuật |
|---|---|
| Tiêu chuẩn Rack | 19 inch |
| Vật liệu khung | Thép cán nguội chất lượng cao SPCC |
| Độ dày cấu hình lắp đặt | 1,2 mm |
| Độ dày các bộ phận khác | 1,0 mm |
| Xử lý bề mặt | Tẩy dầu mỡ → Tẩy cặn → Phốt phát hóa → Sơn tĩnh điện |
| Khả năng chịu tải tĩnh | Lên đến 60 kg |
| Cấp độ bảo vệ | IP20 |
| Cửa trước | Cửa kính cường lực |
| Mở cửa | Hơn 180 độ |
| Lối vào cáp | Lối vào cáp trên và dưới có tấm che |
| Thông gió | Tấm trên sẵn sàng cho quạt |
| Tuân thủ tiêu chuẩn | ANSI/EIA RS-310-D, IEC 60297-2, DIN 41497 Phần 1, DIN 41494 Phần 7, GB/T 3047.2-92 |
| Định vị ứng dụng | Triển khai thiết bị tải nhẹ cho các lắp đặt mạng, viễn thông và an ninh trong nhà |
Tủ ZM-C sử dụng thép cán nguội SPCC làm vật liệu cấu trúc chính và kết hợp thân tủ, tấm bên, cấu hình lắp đặt, cửa trước và cấu trúc khóa thành một định dạng treo tường nhỏ gọn. Cấu trúc của nó được thiết kế xoay quanh khả năng tiếp cận thực tế và triển khai tải nhẹ có tổ chức thay vì công suất quá khổ.
| Yếu tố cấu trúc | Mô tả | Giá trị kỹ thuật |
|---|---|---|
| Nắp | Nắp trên có khu vực sẵn sàng cho quạt | Hỗ trợ truy cập trên có tổ chức và nâng cấp thông gió |
| Thân tủ | Thân tủ cấu trúc chính | Tạo khung chịu tải nhỏ gọn |
| Tấm bên | Tấm truy cập bên bắt vít | Cải thiện khả năng lắp đặt và tiếp cận bảo trì |
| Cấu hình lắp đặt | Cấu trúc ray có thể điều chỉnh hình chữ L | Giúp khớp với độ sâu và vị trí thiết bị |
| Cửa trước | Cửa kính cường lực mở hơn 180 độ | Hỗ trợ kiểm tra trực quan và truy cập phía trước dễ dàng hơn |
| Khóa | Đóng bảo mật cơ bản | Thêm khả năng truy cập được kiểm soát cho thiết bị đã lắp đặt |
Đối với tủ tường nhỏ gọn, chất lượng cấu trúc quan trọng nhất khi địa điểm có không gian làm việc hạn chế. Khả năng mở cửa dễ dàng, truy cập bên và ray có thể điều chỉnh thường giảm nhiều công sức tại hiện trường hơn là chỉ so sánh độ dày đơn thuần.
ZM-C phù hợp nhất cho các dự án trong nhà có mật độ thiết bị vừa phải, không gian hạn chế và yêu cầu tủ có kiểm soát để đảm bảo trật tự hoạt động và thuận tiện cho việc bảo trì.
| Kịch bản ứng dụng | Tại sao ZM-C phù hợp | Xác minh điều gì trước khi phê duyệt |
|---|---|---|
| Lắp đặt mạng nhỏ | Tủ treo tường 19 inch nhỏ gọn cho các thiết bị tiêu chuẩn | Độ sâu thiết bị, hướng cáp, hỗ trợ tường |
| Điểm truy cập viễn thông | Hỗ trợ triển khai thiết bị viễn thông trong nhà có tổ chức | Đường dẫn vào cáp, khoảng trống dịch vụ, không gian phát triển |
| Lắp đặt an ninh | Phù hợp với các cụm thiết bị nhỏ gọn tại các địa điểm trong nhà được bảo vệ | Tải nhiệt, yêu cầu khóa, tần suất bảo trì |
| Thiết bị truy cập nhánh | Hữu ích khi tủ đứng sàn là quá mức cần thiết | Nhu cầu kệ, bố trí nguồn điện, mở rộng trong tương lai |
| Triển khai tải nhẹ trong nhà | Cung cấp một tủ có tổ chức và thực tế mà không chiếm diện tích sàn | Chất lượng lắp đặt, tuyến đường truy cập, sự phù hợp với môi trường |
Đối với hầu hết các nhóm kỹ thuật và mua sắm, lựa chọn nhanh chóng và chính xác nhất là xác minh phương pháp lắp đặt, sự phù hợp trong nhà, độ sâu thiết bị, khả năng tiếp cận dịch vụ và hành vi nhiệt trước khi chốt mẫu tủ.
| Điểm quyết định | Chọn ZM-C khi | Không chọn nó khi | Hướng thay thế | Tác động chi phí / Rủi ro / Bảo trì |
|---|---|---|---|---|
| Loại lắp đặt | Yêu cầu tủ treo tường 19 inch | Dự án cần công suất tủ đứng sàn hoặc mở rộng phòng trung tâm | Sử dụng tủ đứng sàn | Sử dụng tủ tường đúng cách giúp tiết kiệm diện tích và chi phí dự án |
| Mức tải | Thiết bị nằm trong phạm vi tải trọng tĩnh 60 kg | Địa điểm cần hỗ trợ thiết bị nặng hơn hoặc dự trữ cấu trúc lớn hơn | Chọn nền tảng tủ có tải trọng cao hơn | Lựa chọn tải sai làm tăng rủi ro an toàn và độ tin cậy |
| Môi trường | Địa điểm là trong nhà và IP20 được chấp nhận | Yêu cầu bảo vệ ngoài trời hoặc cao hơn | Sử dụng các giải pháp tủ có bảo vệ cao hơn | Lựa chọn môi trường sai làm tăng rủi ro bảo trì và hỏng hóc |
| Khớp độ sâu | Không gian lắp đặt đã điều chỉnh phù hợp với độ sâu thiết bị thực tế và khoảng trống cáp | Thân thiết bị cộng với đầu nối vượt quá không gian tủ sử dụng được | Chuyển sang định dạng tủ sâu hơn hoặc khác | Không khớp độ sâu là nguyên nhân phổ biến gây chậm trễ lắp đặt |
| Hành vi nhiệt | Tải nhiệt vừa phải và hỗ trợ sẵn sàng cho quạt là đủ | Các thiết bị được đóng gói tạo ra nhiệt độ cao liên tục mà không có kế hoạch nhiệt | Chọn giải pháp lớn hơn hoặc hướng đến thông gió nhiều hơn | Bỏ qua nhiệt làm giảm tuổi thọ thiết bị và ổn định hoạt động |
| Mẫu truy cập | Khả năng truy cập phía trước và logic dịch vụ tấm bên phù hợp với kế hoạch bảo trì | Địa điểm cần truy cập phía sau hoặc phía rộng bất thường | Sử dụng tủ có khoảng trống dịch vụ nhiều hơn | Thiết kế truy cập phù hợp giảm nhân công và làm lại |
Nếu dự án là trong nhà, treo tường, tải nhẹ, khớp độ sâu và có thể quản lý nhiệt, ZM-C thường là một lựa chọn phù hợp cho các ứng dụng mạng, viễn thông và an ninh nhỏ gọn.
Việc lựa chọn ZM-C chính xác phụ thuộc vào chi tiết triển khai chứ không chỉ dựa vào kích thước tiêu đề. Trong mua sắm B2B, các vấn đề phổ biến nhất đến từ việc đánh giá thấp độ sâu thiết bị, hướng vào cáp và không gian dịch vụ sau khi lắp đặt.
| Yếu tố lựa chọn | Câu hỏi cần đặt | Khuyến nghị |
|---|---|---|
| Dung lượng rack | Bao nhiêu thiết bị và phụ kiện phải được lắp đặt bây giờ và sau này? | Để lại không gian dự phòng thay vì chỉ định cỡ theo tải hiện tại |
| Độ sâu | Độ sâu thiết bị thực tế bao gồm đầu nối và khoảng trống uốn cáp là bao nhiêu? | Xác minh độ sâu sử dụng được với bản vẽ thiết bị thực tế nếu có thể |
| Định tuyến cáp | Lối vào sẽ từ trên, dưới hay cả hai? | Xác nhận đường dẫn định tuyến và sử dụng tấm che trước khi lắp đặt |
| Thông gió | Thiết bị được đóng gói sẽ tạo ra đủ nhiệt để yêu cầu hỗ trợ quạt chủ động không? | Đánh giá tùy chọn quạt trong giai đoạn báo giá |
| Truy cập dịch vụ | Có đủ khoảng trống phía trước và hai bên để bảo trì không? | Dự trữ không gian làm việc trước khi cố định vị trí tường cuối cùng |
| Giao hàng dự án | Có bất kỳ yêu cầu tùy chỉnh nào ảnh hưởng đến BOM cuối cùng không? | Chốt cấu hình tủ đầy đủ trước khi lên lịch sản xuất |
Bắt đầu với loại lắp đặt, sau đó xác nhận độ sâu thiết bị, tải, thông gió và không gian dịch vụ. Nếu cả bốn đều khớp với địa điểm thực tế, quyết định về tủ sẽ an toàn hơn và dễ bảo trì hơn sau này.
Nó được thiết kế cho các lắp đặt mạng, viễn thông và an ninh nhỏ trong nhà cần một tủ treo tường 19 inch nhỏ gọn.
Không. Cấp độ bảo vệ được nêu là IP20, vì vậy nó dành cho sử dụng trong nhà.
Nó phù hợp với các thiết bị CNTT và viễn thông 19 inch tiêu chuẩn trong giới hạn tải nhẹ và độ sâu của tủ.
Ray lắp đặt hình chữ L có thể điều chỉnh giúp khớp với độ sâu và vị trí thiết bị thực tế, giảm rủi ro không khớp khi lắp đặt.
Có. Tấm trên sẵn sàng cho quạt, giúp dễ dàng lên kế hoạch thông gió chủ động khi cần thiết.
Bộ phận mua sắm nên xác nhận độ sâu thiết bị, hướng vào cáp, tình trạng lắp tường, nhu cầu thông gió, số lượng và liệu kế hoạch bảo trì có phù hợp với bố cục tủ hay không.
Tủ tường đơn ZM-C là một giải pháp treo tường thực tế và đáng tin cậy cho các triển khai mạng, viễn thông và an ninh nhỏ gọn trong nhà. Sức mạnh của nó nằm ở cấu trúc khung thép, hệ thống lắp đặt có thể điều chỉnh, thiết kế vào cáp có tổ chức và khả năng tiếp cận dịch vụ thực tế thay vì quá khổ không cần thiết.
Để có kết quả dự án tốt nhất, hãy đánh giá nó dựa trên các điều kiện lắp đặt thực tế: độ sâu thiết bị, môi trường trong nhà, hỗ trợ tường, tải nhiệt và khả năng tiếp cận bảo trì. Khi các điều kiện này phù hợp, ZM-C trở thành một lựa chọn tủ hiệu quả về chi phí cho việc triển khai thiết bị tải nhẹ có tổ chức.
