| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication OR OEM |
| Chứng nhận: | ISO, CE, RoHS, UL |
| Số mô hình: | Bảng vá đồng |
| Số lượng đặt hàng tối thiểu: | 1.000 chiếc |
| chi tiết đóng gói: | 1 CÁI/Túi nhựa, CÁI/Thùng |
| Thời gian giao hàng: | Thông thường 10 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 30.000 chiếc / tháng |
| Người mẫu: | Cáp đồng | Bnad: | truyền thông Zion |
|---|---|---|---|
| Màu sắc: | Đen, Xám | Khả năng tải: | 60kg |

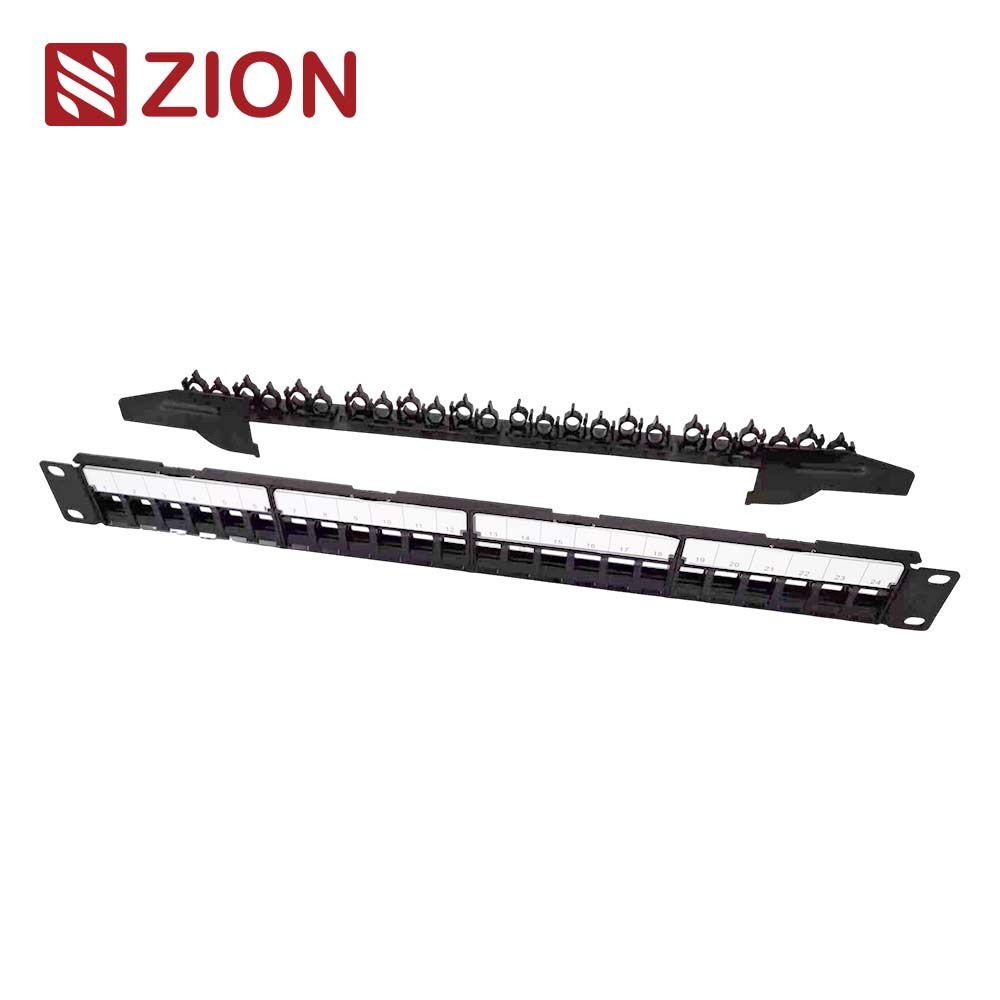

ZCBFPPU-1U24-B2 là một bảng phím phích trống được bảo vệ 24 cổng 1U 19 inch được thiết kế cho hệ thống cáp cấu trúc dựa trên keystone,kết hợp sự linh hoạt của cổng mô-đun với quản lý cáp sau gấp để triển khai giá đỡ sạch hơn và tổ chức cáp dễ dàng hơn.
Thêm view phía trước, view quản lý cáp gấp, cài đặt keystone cận cảnh, và hình ảnh ứng dụng rack ở đây.
Thích hợp cho bản demo snap-in keystone, hướng dẫn cài đặt rack, giải thích quản lý cáp hoặc tổng quan nhà máy.
The 1U 24 Ports Shielded Blank Patch Panel With Folding Cable Manager is a modular copper patch panel platform for structured cabling projects that want keystone-based configuration rather than fixed loaded portsNó cung cấp một định dạng rack 1U 19 inch tiêu chuẩn, 24 vị trí mô-đun trống và cấu trúc quản lý cáp sau gấp.
Đối với các nhóm kỹ thuật, giá trị chính của nó là tính linh hoạt mô-đun cộng với tổ chức giá đỡ sạch hơn. Đối với các nhóm mua sắm, nó cho phép nguồn cung cấp bảng điều khiển và chìa khóa được tách biệt,có thể đơn giản hóa tiêu chuẩn hóa giữa các dự án với các yêu cầu jack khác nhau.
Các tấm vá trống thường được chọn để giữ sự lựa chọn mô-đun mở,nhưng lợi thế lớn hơn là họ cho phép mua sắm tiêu chuẩn hóa nền tảng bảng điều khiển trong khi các nhóm kỹ thuật hoàn thành chính xác loại đá chủ chốt được bảo vệ sau đó.
Bảng vá này được thiết kế cho các dự án cáp đồng mô-đun cần một nền tảng bảng trống được bảo vệ với định tuyến cáp phía sau được tổ chức và dễ dàng lắp đặt keystone.
| Tính năng | Ý nghĩa của nó | Lợi ích của dự án |
|---|---|---|
| Định dạng 1U 24-Port | Định dạng kệ 19 inch tiêu chuẩn với 24 vị trí mô-đun | Hỗ trợ lập kế hoạch rack chung và mật độ patch tiêu chuẩn |
| Cấu trúc trống được bảo vệ | Bán mà không có jack keystone | Giữ sự lựa chọn mô-đun linh hoạt cho nhu cầu cụ thể của dự án |
| Quản lý cáp gấp | Cấu trúc tổ chức sau gấp tích hợp | Cải thiện sự gọn gàng của đường dẫn cáp sau |
| Phân loại 5e / Cat6 / Cat6A | Có thể khớp với các loại keystone tương ứng | Hỗ trợ tái sử dụng trong quy hoạch phân loại đồng rộng hơn |
| Cấu trúc Snap-In Module | Dễ dàng cài đặt và thả mô-đun | Dễ dàng lắp ráp và sau đó thay thế |
| Thiết kế thân thiện với nhận dạng | Nhãn hiệu và các dấu hiệu nhúng để xác định và quản lý mạng | Hỗ trợ quản lý sạch hơn bên trong kệ |
| Hỗ trợ dừng chống bụi trống | Các cổng mô-đun không sử dụng có thể được đóng bằng các mảnh trống | Giữ các vị trí dự phòng gọn gàng và nhìn thấy sạch sẽ |
| Vật liệu SPCC | Cơ thể thép cán lạnh | Cung cấp cấu trúc gắn rack ổn định |
| Parameter | Thông số kỹ thuật |
|---|---|
| Tên sản phẩm | 1U 24 cổng được bảo vệ Blank Patch Panel With Folding Cable Manager |
| SKU | ZCBFPPU-1U24-B2 |
| Tiêu chuẩn gắn | 19 inch |
| Độ cao của giá đỡ | 1U |
| Số lượng cảng | 24 cảng |
| Loại bảng | Bảng vá trống |
| Loại module | Bộ đồ để gắn với jack keystone |
| Phân phối module | Không có jack keystone / không bao gồm module trong bao bì |
| Quản lý cáp | Với quản lý cáp gấp |
| Danh mục tương thích | Áo cho loại Cat5e / 6 / 6A |
| Màu bảng | Mặt trước màu đen với thanh hỗ trợ bạc |
| Vật liệu | SPCC |
| Tương thích Jack | Tương thích với 24 cục jack keystone |
| Tùy chọn cổng không sử dụng | Hỗ trợ ngưng chống bụi trống |
| Phương pháp lắp đặt module | Cấu trúc snap-in, dễ cài đặt và thả mô-đun |
Các bảng điều khiển sử dụng một cơ thể kim loại SPCC với một mặt trước màu đen và thanh hỗ trợ bạc.trong khi phần sau gấp giúp giữ cho đường dẫn cáp được kiểm soát tốt hơn sau khi lắp đặt giá đỡ.
| Thành phần xây dựng | Thông số kỹ thuật | Ý nghĩa thực tế |
|---|---|---|
| Cơ thể bảng | SPCC | Hỗ trợ cấu trúc gắn rack ổn định |
| Hình dáng mặt trước | Mặt trước màu đen với thanh hỗ trợ bạc | Cung cấp một cái nhìn rõ ràng cấu trúc trong kệ |
| Kiến trúc cảng | 24 vị trí module trống | Cho phép dự án xác định lựa chọn keystone cuối cùng riêng biệt |
| Phong cách lắp đặt module | Cấu trúc snap-in | Làm cho cài đặt và thay thế dễ dàng hơn |
| Tổ chức cáp | Quản lý cáp gấp | Cải thiện trục dây cáp phía sau và bảo trì |
| Kết thúc cổng không sử dụng | Blank chống bụi dừng có thể được sử dụng | Giữ các vị trí dự phòng trực quan sạch sẽ và điều khiển |
Chọn một bảng vá trống khi dự án muốn tự do xác định loại jack chính xác sau.Chọn một bảng điều khiển tải khi loại mô-đun đã được cố định và tốc độ lắp ráp quan trọng hơn so với sự linh hoạt của mô-đun.
Bảng vá này phù hợp nhất với các dự án đồng có cấu trúc thích kiến trúc nền tảng mô-đun,đặc biệt là khi các cấp độ phân loại khác nhau hoặc quy trình làm việc lắp ráp từng giai đoạn làm cho bảng trống thực tế hơn so với một lựa chọn thay thế được tải sẵn.
| Kịch bản ứng dụng | Tại sao tấm bảng này phù hợp | Điều cần kiểm tra trước khi chấp thuận |
|---|---|---|
| Xây dựng rack dựa trên đá chính được bảo vệ | Cấu trúc trống hỗ trợ lựa chọn jack linh hoạt | Loại và số lượng chính xác |
| Cài đặt LAN thương mại | Hỗ trợ Cat5e / 6 / 6A triển khai mô-đun | Mức độ hạng mục và kế hoạch nâng cấp trong tương lai |
| Dự án mua sắm theo giai đoạn | Panel có thể được đặt hàng riêng biệt từ các mô-đun | Dòng công việc lắp ráp và kế hoạch nguồn cung cấp module |
| Cải tiến tổ chức rack | Quản lý gấp giúp cải thiện thứ tự cáp phía sau | Khoảng trống khoang phía sau và đường dây cáp |
| OEM / nền tảng sản phẩm tiêu chuẩn | Hỗ trợ nền tảng bảng điều khiển lặp lại với các mô-đun cụ thể cho dự án | Đặt thương hiệu, phụ kiện và bao bì mong đợi |
Lựa chọn chính xác nhanh nhất bắt đầu với ba câu hỏi: liệu dự án có muốn tính linh hoạt quan trọng, kiến trúc bảng điều khiển được bảo vệ có cần thiết và tổ chức cáp tích hợp có hữu ích trong giá đỡ không?Nếu có, tấm này thường rất phù hợp.
| Điểm quyết định | Chọn bảng điều khiển này khi | Đừng chọn khi nào | Hướng đi thay thế | Chi phí / Rủi ro / Tác động duy trì |
|---|---|---|---|---|
| Tính linh hoạt của mô-đun | Dự án muốn chọn các jack keystone riêng biệt | Loại mô-đun là cố định và các cổng được nạp sẵn được ưa thích | Sử dụng một bảng điều chỉnh được tải | Chọn đúng tránh trả tiền cho cấu hình cố định không sử dụng |
| Chiến lược bảo vệ | Dự án đòi hỏi một nền tảng bảng trống được bảo vệ | Hệ thống là hoàn toàn unshielded và không cần logic bảng bảo vệ | Sử dụng một bảng trống không được che chắn | Khớp chắn chính xác làm giảm sự không nhất quán thiết kế |
| Tổ chức giá đỡ | Quản lý cáp phía sau giúp bố trí giá đỡ | Tủ không được hưởng lợi từ cấu trúc quản lý gấp | Sử dụng một bảng trống đơn giản hơn nếu cần thiết | Quản lý tích hợp có thể giảm rối loạn cáp và tái chế |
| Phạm vi phân loại | Dự án có thể sử dụng các module Cat5e, Cat6 hoặc Cat6A | Dự án cần một mô-đun khác | Sử dụng một bảng phù hợp với kiến trúc mô-đun chính xác | Đúng phù hợp cải thiện phù hợp và lắp ráp tốc độ |
| Sự xuất hiện của cảng không sử dụng | Dự án muốn các vị trí trống trông sạch sẽ | Các cổng không sử dụng không phải là mối quan tâm về thị giác hoặc hoạt động | Chỉ sử dụng thiết bị ngăn bụi trống khi cần thiết | Giúp giữ cho các kệ hoàn thành sạch hơn và dễ quản lý hơn |
| Dòng công việc mua sắm | Người mua muốn bảng điều khiển và mô-đun được cung cấp riêng biệt | Ưu tiên có một BOM đầy đủ duy nhất | Sử dụng một tập hợp được tải sẵn | Sự sắp xếp tốt hơn làm giảm sự nhầm lẫn về nguồn cung |
Chọn mô hình này khi dự án cần 24 vị trí chìa khóa được bảo vệ trong 1U, được hưởng lợi từ quản lý cáp gấp tích hợp và muốn tự do lấy các mô-đun riêng biệt.
Một lựa chọn chính xác nên đánh giá tính linh hoạt của loại jack, chiến lược bảo vệ, nhu cầu quản lý cáp phía sau và lập kế hoạch hậu cần.Điều đó giúp tránh đặt hàng một cấu trúc bảng điều khiển không phù hợp với phương pháp lắp ráp rack thực tế.
| Nguyên nhân lựa chọn | Câu hỏi cần hỏi | Khuyến nghị |
|---|---|---|
| Kiến trúc Keystone | Liệu dự án có muốn lựa chọn mô-đun? | Sử dụng bảng điều khiển này khi lựa chọn jack phải được linh hoạt |
| Hỗ trợ theo loại | Dự án sẽ sử dụng Cat5e, Cat6 hoặc Cat6A keystones? | Xác nhận lựa chọn mô-đun trước khi lắp ráp hàng loạt |
| Vệ chắn | Hệ thống có cần một nền tảng bảng bảo vệ không? | Chọn điều này khi kiến trúc được che chắn là chính xác |
| Tổ chức cáp | Quản lý cáp phía sau sẽ cải thiện bảo trì giá đỡ? | Sử dụng trình quản lý gấp nơi gọn gàng giá đỡ quan trọng |
| Các vị trí dự phòng | Tất cả 24 cảng sẽ được lấp đầy ngay lập tức? | Lên kế hoạch ngăn chặn chống bụi trống cho các vị trí không sử dụng |
| Lập kế hoạch mua sắm | Có bao nhiêu tấm và jack phải được đóng gói và vận chuyển riêng biệt? | Sử dụng dữ liệu hộp để lập kế hoạch kho và vận chuyển |
| Cấu trúc | Giá trị | Tại sao quan trọng? |
|---|---|---|
| Phạm vi tham chiếu chiều rộng giá đỡ | Tiêu chuẩn 19 inch / khoảng 482,6 mm được hiển thị trong bản vẽ | Xác nhận tương thích common rack |
| Đề xuất độ sâu | 82.54 mm trong bản vẽ bên | hữu ích cho việc lập kế hoạch không gian cáp phía sau |
| Đề xuất chiều cao | 44.50 mm được hiển thị trên bản vẽ | Hỗ trợ lập kế hoạch không gian kệ |
| Phân độ quản lý gấp | Được hiển thị dưới dạng cấu trúc gấp phía sau tích hợp | Quan trọng đối với việc buộc dây cáp và dọn dẹp tủ |
Dữ liệu đóng gói rất quan trọng đối với người mua đặt hàng các tấm trống trong khối lượng dự án, vì số lượng tấm, số lượng đáy và xử lý phụ kiện thường được lên kế hoạch riêng biệt.
| Bao bì | Thông số kỹ thuật | Ý nghĩa mua sắm |
|---|---|---|
| Số lượng hộp bên trong | 1 PC / hộp bên trong | Việc xử lý đơn giản và đếm đơn vị |
| Số lượng hộp | 20 miếng / hộp | Hỗ trợ quy hoạch quy mô dự án và vận chuyển hàng hóa |
| Kích thước hộp bên trong | 51 × 10 × 5,5 cm | hữu ích cho việc lưu trữ kho và lập kế hoạch vận chuyển |
| Kích thước hộp | 53 × 42,5 × 30,5 cm | Giúp ước tính khối lượng hàng hóa |
| Phụ kiện được hiển thị | M6 vít và hạt, dây buộc dây cáp | Cải thiện khả năng hiển thị sẵn sàng lắp đặt |
Nó là một tấm vá trống được cung cấp mà không có jack keystone.
Nó được thiết kế để lắp với jack keystone và được cho là phù hợp với các loại Cat5e, Cat6 và Cat6A.
Nó giúp tổ chức đường dẫn cáp phía sau và cải thiện độ gọn gàng và tiện lợi bảo trì.
Có, trang giấy nói rằng các cổng mô-đun không được trang bị có thể sử dụng nút ngăn chống bụi trắng để trông sạch hơn.
Người mua nên xác nhận loại đá cột cần thiết, chiến lược bảo vệ, cấp độ loại, kế hoạch không gian kệ và liệu dự án có được hưởng lợi từ bộ quản lý cáp gấp tích hợp hay không.
Sản phẩm được đóng gói 1 miếng mỗi hộp bên trong và 20 miếng mỗi hộp.
ZCBFPPU-1U24-B2 là một tấm vá trống được bảo vệ 1U 24 cổng thực tế cho việc triển khai đồng có cấu trúc, đòi hỏi sự linh hoạt của nền tảng mô-đun và tổ chức cáp phía sau sạch hơn.Giá trị của nó đến từ kiến trúc snap-in trống, tính linh hoạt và quản lý cáp gấp tích hợp thay vì từ định dạng cổng tải cố định.
Để có kết quả dự án tốt nhất, khớp nó với một chiến lược chìa khóa được bảo vệ rõ ràng, xác nhận loại jack chính xác trước khi lắp ráp và sử dụng dữ liệu đóng gói để lập kế hoạch hậu cần chính xác hơn.Khi những điều kiện đó là rõ ràng, nó trở thành một nền tảng vá hiệu quả và linh hoạt cho các hệ thống kệ đồng.
Gửi loại keystone của bạn, cấp độ danh mục, yêu cầu bảo vệ, số lượng dự án và kế hoạch bố trí kệ.
