| Người mẫu: | Phích cắm Toolless áp suất miễn phí | Bnad: | truyền thông Zion |
|---|---|---|---|
| Màu sắc: | Đen, Xám | Khả năng tải: | 60kg |

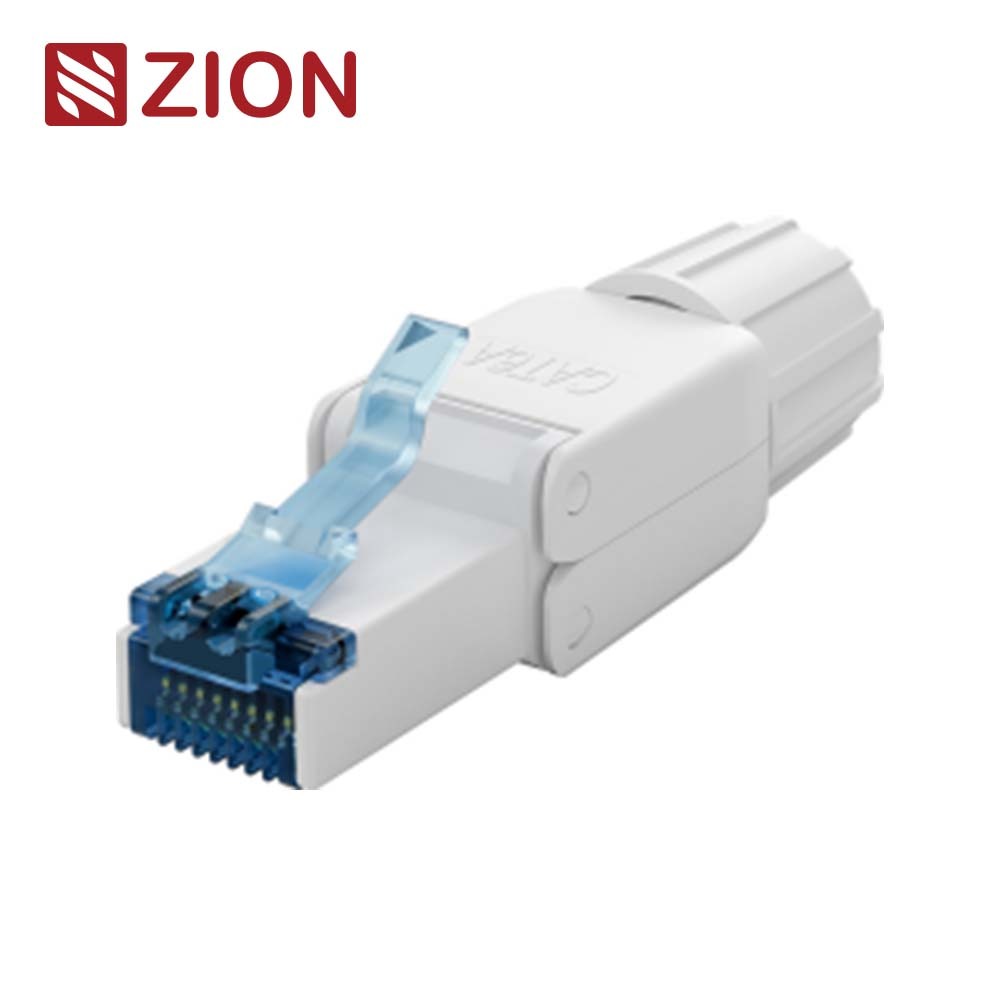

ZCTPU6A-B2 là phích cắm không cần che chắn CAT6A RJ45 được thiết kế để chấm dứt trường nhanh, hỗ trợ cả cáp rắn và cáp bện ở các phạm vi 22AWG, 23AWG và 24AWG cho các dự án cáp đồng có cấu trúc.
Thêm hình ảnh sản phẩm chính, chế độ xem cài đặt chi tiết, sơ đồ trình tự nối dây và ảnh ứng dụng tại đây.
Thích hợp cho bản demo đầu cuối không cần dụng cụ, hướng dẫn nối dây T568, video lắp đặt hiện trường hoặc tổng quan về nhà máy.
CAT6A RJ45 UTP Toolless Plug là đầu nối đầu cuối hiện trường được thiết kế cho các dự án cần lắp ráp nhanh chóng, có thể lặp lại mà không cần quy trình làm việc của công cụ uốn truyền thống. Nó được bố trí để lắp đặt bằng đồng có cấu trúc, trong đó các kỹ thuật viên cần kết nối cáp trực tiếp tại chỗ trong khi vẫn duy trì sự liên kết cố định ở cấp độ CAT6A.
Model này không được che chắn và hỗ trợ cả dây dẫn cáp rắn và bện ở các kích cỡ 22AWG, 23AWG và 24AWG. Từ góc độ dự án, sự kết hợp đó giúp người cài đặt xử lý các cấu trúc cáp khác nhau trong quá trình triển khai mạng LAN thương mại, viễn thông và mạng xây dựng.
Phích cắm không cần dụng cụ có thể giảm thời gian lắp ráp tại chỗ, nhưng lợi ích thực sự của dự án phụ thuộc vào việc khớp phích cắm với đường kính ngoài của cáp, loại dây dẫn, tiêu chuẩn đi dây và kỷ luật của người lắp đặt trong quá trình đặt và đóng dây.
ZCTPU6A-B2 được xây dựng dựa trên tốc độ, khả năng tương thích và xử lý hiện trường dễ dàng hơn. Cấu trúc không cần dụng cụ và hỗ trợ dây dẫn rộng giúp cho người lắp đặt làm việc linh hoạt hơn trong các điều kiện tại chỗ khác nhau.
| Tính năng | Nó có nghĩa là gì | Lợi ích dự án |
|---|---|---|
| Thiết kế không dụng cụ | Không có quy trình lắp ráp dụng cụ uốn tiêu chuẩn | Tăng tốc độ chấm dứt hiện trường và giảm sự phụ thuộc vào công cụ |
| Cấu trúc CAT6A UTP | Định dạng phích cắm CAT6A RJ45 không được che chắn | Phù hợp với cài đặt đồng UTP yêu cầu định vị hiệu suất CAT6A |
| Hỗ trợ cáp rắn và bị mắc kẹt | Phù hợp với cả hai cấu trúc dây dẫn | Cải thiện tính linh hoạt của trường trên các loại cáp khác nhau |
| Khả năng tương thích 22/23/24AWG | Hỗ trợ các kích thước dây dẫn LAN phổ biến | Giảm độ phức tạp khi chuyển đổi mô hình trong quá trình mua hàng |
| Hỗ trợ nối dây T568A / T568B | Trình tự nối dây được hiển thị trực tiếp trong bảng sản phẩm | Làm cho việc chấm dứt trường trực quan hơn và có thể lặp lại |
| Bố cục bên trong PCB + IDC | Cấu trúc tiếp xúc bên trong và chỗ ngồi dây hỗ trợ căn chỉnh tín hiệu | Giúp cải thiện tính nhất quán khi chấm dứt |
| Tuân thủ RoHS / REACH | Bao gồm tuyên bố tuân thủ | Hữu ích cho việc mua sắm và tài liệu dự án |
| Nhà ở màu trắng | Tùy chọn màu tiêu chuẩn | Hỗ trợ giao diện nhất quán trong các bản cài đặt có cấu trúc |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Ổ cắm không cần thiết RJ45 UTP CAT6A |
| Người mẫu | ZCTPU6A-B2 |
| Tên sản phẩm liên quan trong trang tính | Ổ cắm không dụng cụ RJ45 UTP CAT6A (ZC-G40U-C6A-B2) |
| Kiểu | Phích cắm không dụng cụ CAT6A RJ45 không được che chắn |
| Màu sắc | Trắng |
| Sự tuân thủ | Tuân thủ RoHS, REACH |
| Hỗ trợ loại cáp | Rắn và bị mắc kẹt |
| Phạm vi AWG cáp | 22AWG / 23AWG / 24AWG |
| Điện trở tiếp xúc | 20m ôm |
| Điện trở cách điện | <= 500M ohm @ 100 V DC |
| Chịu được điện áp | DC1000V AC700V RMS 60HZ, 1 PHÚT |
| Liên kết cố định | Liên kết cố định CAT6A: tuân theo ANSI/TIA/EIA 568B.2-10 |
| Nhiệt độ bảo quản | -40° / +70° |
| Nhiệt độ hoạt động | -10° / +60° |
| Chất liệu nhựa | Máy tính mới |
| Ghim vàng | Đồng phốt pho, mạ vàng 3u'' hoặc 50u'' |
| Chân đầu cuối | Đồng phốt pho, mạ zin |
| Cuộc sống liên lạc RJ45 | 750 lần tối thiểu |
| Tuổi thọ thiết bị đầu cuối IDC | 250 lần tối thiểu |
Phích cắm sử dụng vỏ nhựa PC mới kết hợp với các phần tử tiếp xúc bằng đồng phốt pho và cấu trúc hướng IDC/PCB bên trong. Cấu hình này được thiết kế để hỗ trợ tính nhất quán của thiết bị đầu cuối trường trong khi vẫn giữ cho sản phẩm nhỏ gọn và phù hợp với kết nối thiết bị RJ45 trực tiếp.
| Yếu tố xây dựng | Đặc điểm kỹ thuật | Ý nghĩa thực tiễn |
|---|---|---|
| Vật liệu nhà ở | Máy tính mới | Hỗ trợ cấu trúc vỏ bền để sử dụng tại hiện trường |
| Ghim vàng | Đồng phốt pho, mạ vàng 3u'' hoặc 50u'' | Giúp điều chỉnh kỳ vọng cấp độ liên hệ với yêu cầu của dự án |
| Chân đầu cuối | Đồng phốt pho, mạ zin | Hỗ trợ cấu trúc đầu cuối dây dẫn bên trong |
| Vòng đời giao diện RJ45 | Tối thiểu 750 lần | Hữu ích cho việc lập kế hoạch sử dụng trong môi trường được sửa chữa thường xuyên |
| Vòng đời chấm dứt IDC | tối thiểu 250 lần | Liên quan đến dung sai nối lại và bảo trì dịch vụ |
Đối với phích cắm không dụng cụ được lắp đặt tại hiện trường, độ chính xác của chỗ ngồi dây dẫn quan trọng hơn tốc độ. Trình cài đặt phải khớp đúng trình tự nối dây và ấn hoàn toàn vào vỏ cho đến khi dây đi vào rãnh ghim IDC.
ZCTPU6A-B2 phù hợp với các đầu cuối RJ45 tại hiện trường, nơi kỹ thuật viên cần lắp ráp các đầu nối trực tiếp tại chỗ, đặc biệt là trong môi trường viễn thông và mạng LAN đồng có cấu trúc sử dụng kiến trúc phích cắm cấp CAT6A không được che chắn.
| Kịch bản ứng dụng | Tại sao phích cắm này phù hợp | Những điều cần xác minh trước khi phê duyệt |
|---|---|---|
| Chấm dứt cáp LAN tại chỗ | Thiết kế không cần dụng cụ cải thiện sự tiện lợi khi lắp ráp | Cáp AWG và loại dây dẫn phù hợp |
| Dịch vụ hiện trường hoặc công việc sửa chữa | Hữu ích khi kỹ thuật viên cần thay thế hoặc sửa chữa lại nhanh chóng | Đúng trình tự T568A/T568B và chất lượng đóng |
| Cáp đồng xây dựng thương mại | Hỗ trợ AWG rộng rãi giúp tiêu chuẩn hóa giữa các dự án | OD cáp và khoảng trống xung quanh đầu nối |
| OEM hoặc nhà thầu mua số lượng lớn | Kết hợp thông số kỹ thuật hỗ trợ dữ liệu kỹ thuật và môi trường rõ ràng | Yêu cầu mạ tiếp xúc và nhu cầu tuân thủ |
| Kết nối mạng trực tiếp phía thiết bị | Bảng sản phẩm thể hiện khả năng tương thích với các cổng mạng RJ45 | Cắm không gian cơ thể và khe hở uốn cong ở phía thiết bị |
Lựa chọn chính xác nhanh nhất bắt đầu bằng bốn bước kiểm tra: hệ thống có được che chắn không, quy trình chấm dứt trường không cần dụng cụ có được ưu tiên không, cáp có nằm trong khoảng 22–24AWG không và trình cài đặt có chấp nhận chỗ ngồi IDC thay vì uốn tiêu chuẩn không? Nếu có, phích cắm này thường vừa vặn.
| Điểm quyết định | Chọn phích cắm này khi | Đừng chọn nó khi | Hướng thay thế | Tác động đến chi phí / rủi ro / khả năng bảo trì |
|---|---|---|---|---|
| Chiến lược che chắn | Dự án sử dụng cáp UTP và không yêu cầu tính liên tục của phích cắm được bảo vệ | Hệ thống được che chắn và cần các đầu nối được che chắn phù hợp | Sử dụng phích cắm RJ45 được che chắn | Kết hợp chính xác tránh nối đất và không nhất quán EMC |
| Quy trình chấm dứt | Dự án ưu tiên lắp ráp tại chỗ không cần dụng cụ | Nhóm thích quy trình cắm công cụ uốn thông thường hơn | Sử dụng phích cắm kiểu uốn tiêu chuẩn | Kết hợp quy trình làm việc phù hợp giúp giảm lỗi cài đặt |
| Khả năng tương thích của dây dẫn cáp | Cáp chắc chắn hoặc bị mắc kẹt trong 22AWG, 23AWG hoặc 24AWG | Cáp rơi ra ngoài phạm vi dây dẫn đã nêu | Chọn phích cắm phù hợp với loại cáp thực tế | Tránh các vấn đề về độ tin cậy và độ tin cậy của liên lạc |
| Kỳ vọng về hiệu suất | Căn chỉnh liên kết cố định CAT6A được chấp nhận cho ứng dụng | Thông số kỹ thuật của dự án yêu cầu các yêu cầu về hiệu suất khác hoặc bổ sung | Xác minh sự liên kết đặc điểm kỹ thuật trước khi đặt hàng | Ngăn chặn sự không khớp giữa việc gửi và chấp nhận |
| Thông số kỹ thuật liên hệ | Mạ 3u'' tiêu chuẩn được chấp nhận hoặc 50u'' được xác định sớm | Dự án có kỳ vọng cấp liên hệ không xác định | Làm rõ yêu cầu mạ trước khi phát hành RFQ | Giảm tranh chấp về mua sắm và chất lượng |
| Trình cài đặt sẵn sàng | Nhóm có thể thực hiện theo trình tự cài đặt sáu bước một cách đáng tin cậy | Dự án ưu tiên quy trình làm việc quen thuộc đơn giản hơn cho tất cả người cài đặt | Sử dụng loại trình kết nối phù hợp nhất với cấp độ kỹ năng hiện trường | Lựa chọn đúng cải thiện tính nhất quán và giảm việc làm lại |
Chọn mô hình này khi dự án sử dụng cáp UTP, phạm vi dây dẫn là 22–24AWG và các kỹ thuật viên hiện trường được hưởng lợi từ phích cắm kiểu IDC không cần dụng cụ thay vì phích cắm uốn thông thường.
Lựa chọn chính xác sẽ đánh giá loại dây dẫn, khả năng tương thích AWG, yêu cầu che chắn, quy trình làm việc tại hiện trường và vòng đời dự kiến. Điều đó giúp phích cắm được chấp nhận về mặt kỹ thuật không trở nên bất tiện hoặc không đáng tin cậy trong môi trường lắp đặt thực tế.
| Yếu tố lựa chọn | Câu hỏi để hỏi | Sự giới thiệu |
|---|---|---|
| Loại cáp | Dự án có sử dụng các loại cáp rắn, bện hoặc hỗn hợp không? | Sử dụng mô hình này khi trang web cần một plugin hỗ trợ cả hai |
| Kích thước dây dẫn | Cáp có nằm trong phạm vi 22AWG, 23AWG hoặc 24AWG không? | Xác minh thông số cáp trước khi mua số lượng lớn |
| Yêu cầu che chắn | Hệ thống cáp có cấu trúc UTP hay được bảo vệ? | Chỉ chọn tùy chọn này khi thiết kế không được che chắn phù hợp với toàn bộ hệ thống |
| Quy trình cài đặt | Liệu dự án có được hưởng lợi nhiều hơn từ việc lắp ráp không cần dụng cụ hơn là từ việc uốn tiêu chuẩn không? | Sử dụng toolless khi tốc độ trường và độ lặp lại quan trọng |
| Yêu cầu liên hệ | Tiêu chuẩn 3u'' là đủ hay ưu tiên 50u''? | Khóa yêu cầu mạ trước khi phát hành đơn hàng |
| Kỳ vọng bảo trì | Bao lâu thì phích cắm sẽ được vá lại hoặc nối lại? | Kiểm tra dữ liệu tuổi thọ của RJ45 và IDC so với mong đợi của dịch vụ |
| Kích thước | Giá trị | Tại sao nó quan trọng |
|---|---|---|
| chiều dài tổng thể | 47,40mm | Hữu ích cho việc lập kế hoạch giải phóng mặt bằng phía thiết bị |
| Tham chiếu chiều rộng phía trước | 14,4 mm | Liên quan đến nhận thức về không gian kết nối |
| Tham chiếu chiều cao phía trước | 11,60 mm | Giúp đánh giá sự phù hợp trong các cổng thiết bị chật hẹp |
| Tham chiếu đường kính đầu vào cáp | Ø13,97 / Ø8,50 hiển thị | Hữu ích để hiểu hình học giảm sức căng và đầu vào cáp |
Tờ sản phẩm bao gồm hướng dẫn sử dụng sáu bước. Điều này rất hữu ích cho các nhóm hiện trường vì tính nhất quán của quá trình cài đặt có tác động trực tiếp đến độ tin cậy của đầu cuối và kết quả thử nghiệm.
| Bước chân | Hoạt động | Tập trung vào trình cài đặt |
|---|---|---|
| 1 | Tháo vỏ cáp bằng dụng cụ khoảng 2 cm | Tránh làm hỏng lớp cách điện dây dẫn |
| 2 | Cắm cáp vào IDC theo terminal T568 | Thực hiện đúng trình tự T568A hoặc T568B |
| 3 | Cắt bỏ các dây thừa | Giữ việc chấm dứt gọn gàng và được kiểm soát |
| 4 | Để chèn IDC vào PCB | Đảm bảo ghế lắp ráp chính xác |
| 5 | Nhấn xuống vỏ nhựa hai bên cho đến khi dây đi vào rượt chân IDC | Đảm bảo đóng kín hoàn toàn và đặt dây |
| 6 | Sản phẩm đã hoàn thành | Kiểm tra trước khi thử nghiệm hoặc triển khai |
Ưu điểm chính của nó là chấm dứt trường nhanh hơn mà không cần quy trình làm việc của công cụ uốn tiêu chuẩn, trong khi vẫn hỗ trợ định vị ứng dụng không được che chắn CAT6A.
Nó được tuyên bố là phù hợp với cả cáp đặc và cáp bện ở các kích cỡ 22AWG, 23AWG và 24AWG.
Đây là phích cắm không dụng cụ CAT6A RJ45 không được che chắn, do đó, nó phải phù hợp với thiết kế hệ thống UTP.
Đúng. Các chân vàng được chỉ định là tùy chọn 3u'' hoặc 50u''.
Tờ sản phẩm có hướng dẫn sắp xếp chân T568A và T568B, đồng thời các bước lắp đặt hướng dẫn người dùng đặt dây dẫn vào IDC theo terminal T568.
Người mua nên xác nhận phạm vi AWG của cáp, loại dây dẫn, yêu cầu che chắn, mức độ mạ ưa thích và liệu nhóm địa điểm có muốn quy trình lắp đặt không cần dụng cụ hay không.
ZCTPU6A-B2 là phích cắm không dụng cụ CAT6A UTP thực tế dành cho các dự án coi trọng đầu cuối trường linh hoạt, khả năng tương thích dây dẫn hỗn hợp và hướng dẫn lắp đặt trực tiếp. Giá trị của nó đến từ sự cân bằng giữa quy trình làm việc không cần dụng cụ, hỗ trợ phạm vi AWG, dữ liệu điện và các tùy chọn tùy chỉnh liên hệ.
Để có kết quả tốt nhất, hãy kết hợp nó với kiến trúc cáp không được che chắn được xác định rõ ràng, xác minh phạm vi kích thước cáp trước khi đặt hàng và đảm bảo các nhóm hiện trường tuân thủ các bước đi dây và đóng dây một cách cẩn thận. Khi những điều kiện đó được đáp ứng, nó sẽ trở thành một lựa chọn mạnh mẽ để chấm dứt trường đồng hiệu quả.
Gửi loại cáp, kích thước dây dẫn, yêu cầu che chắn, ưu tiên mạ và số lượng dự án. ZION có thể giúp bạn xác nhận cấu hình phích cắm RJ45 phù hợp nhất trước khi mua.
