| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Zion communication OR OEM |
| Chứng nhận: | ISO, CE, RoHS, UL |
| Số mô hình: | Bảng vá đồng |
| Số lượng đặt hàng tối thiểu: | 1.000 chiếc |
| chi tiết đóng gói: | 1 CÁI/Túi nhựa, CÁI/Thùng |
| Thời gian giao hàng: | Thông thường 10 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 30.000 chiếc / tháng |
| Người mẫu: | Cáp đồng | Bnad: | truyền thông Zion |
|---|---|---|---|
| Màu sắc: | Đen, Xám | Khả năng tải: | 60kg |

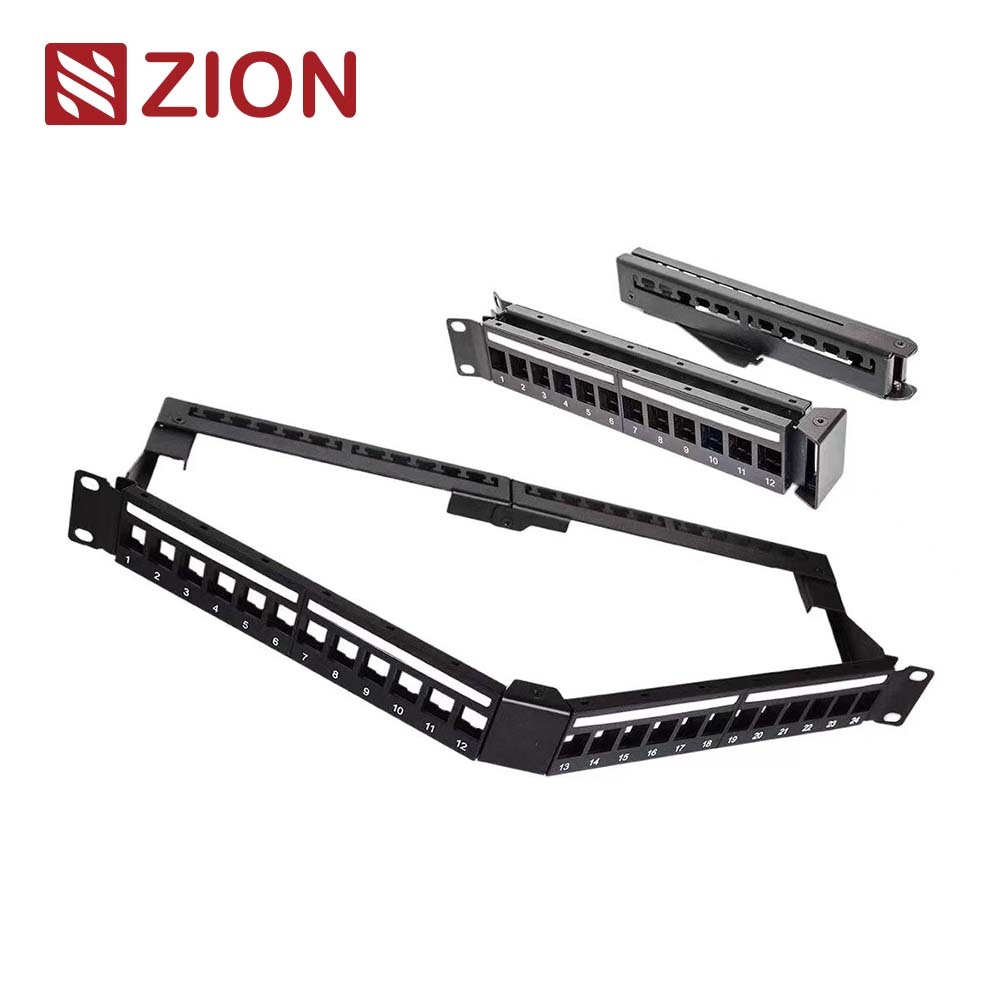

ZCBFPPU-1U24-B1 là bảng vá lỗi trống không được che chắn 1U 24 cổng 19 inch 1U được thiết kế cho hệ thống cáp có cấu trúc dựa trên keystone, kết hợp tính linh hoạt của mô-đun gắn vào với quản lý cáp gấp tích hợp để triển khai giá đỡ có tổ chức.
Thêm chế độ xem mặt trước, chế độ xem quản lý cáp gấp, cận cảnh lắp đặt keystone và hình ảnh ứng dụng giá đỡ tại đây.
Thích hợp cho bản demo đính kèm keystone, hướng dẫn lắp đặt giá đỡ, giải thích về quản lý cáp hoặc tổng quan về nhà máy.
Bảng vá lỗi gấp trống không được che chắn 1U 24 cổng là nền tảng bảng vá đồng mô-đun dành cho các dự án thích cấu hình dựa trên keystone hơn là các cổng được tải cố định. Nó cung cấp định dạng giá đỡ 1U 19 inch tiêu chuẩn với 24 vị trí mô-đun trống và cấu trúc quản lý cáp gập phía sau.
Từ góc độ kỹ thuật, giá trị chính của bảng điều khiển này là tính linh hoạt. Bởi vì nó được cung cấp mà không có giắc cắm keystone nên các nhóm dự án có thể xác định cấu hình cổng cuối cùng một cách riêng biệt. Từ góc độ mua sắm, nó đơn giản hóa việc xây dựng giá đỡ được tiêu chuẩn hóa đồng thời cho phép lựa chọn mô-đun khác nhau tùy theo loại dự án.
Bảng vá lỗi trống thường được chọn để giúp lựa chọn mô-đun linh hoạt, nhưng lợi thế thực sự của dự án đến từ việc tiêu chuẩn hóa SKU dễ dàng hơn và khả năng khớp loại keystone với yêu cầu mạng chính xác sau này.
Bảng vá lỗi này được thiết kế cho các dự án cáp đồng mô-đun cần giải pháp gắn trên giá đỡ, dựa trên keystone, không được che chắn với tổ chức cáp gọn gàng hơn ở phía sau.
| Tính năng | Nó có nghĩa là gì | Lợi ích dự án |
|---|---|---|
| Bố cục 1U 24 cổng | Định dạng giá đỡ 19 inch tiêu chuẩn với 24 vị trí mô-đun | Phù hợp với cơ sở hạ tầng giá chung và hỗ trợ mật độ bản vá tiêu chuẩn |
| Cấu trúc bảng vá trống | Được giao mà không có giắc cắm keystone | Cho phép người mua xác định lựa chọn mô-đun cuối cùng một cách riêng biệt |
| Quản lý cáp gấp | Cấu trúc quản lý phía sau gập tích hợp | Cải thiện kỷ luật cáp phía sau và sự gọn gàng của giá đỡ |
| Sự phù hợp của Cat5e / Cat6 / Cat6A | Có thể kết hợp với các loại keystone tương ứng | Hỗ trợ tái sử dụng dự án rộng hơn trên các loại đồng |
| Cấu trúc mô-đun gắn vào | Dễ dàng cài đặt và dỡ bỏ mô-đun | Tốc độ lắp ráp và thay thế sau này |
| Thiết kế thân thiện với nhận dạng | Nhãn và dấu dát để nhận dạng và quản lý mạng | Hỗ trợ quản trị sạch hơn trong giá đỡ cáp có cấu trúc |
| Hỗ trợ dừng chống bụi trống | Các cổng mô-đun không sử dụng có thể được lấp đầy bằng các miếng chống bụi trống | Cải thiện ngoại hình và giữ các vị trí dự phòng gọn gàng |
| Vật liệu SPCC | Vật liệu thép cán nguội ghi chú là SPCC | Hỗ trợ xây dựng thân giá đỡ ổn định |
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Tên sản phẩm | Bảng vá trống gấp 1U 24 cổng không được che chắn |
| Mã hàng | ZCBFPPU-1U24-B1 |
| Tiêu chuẩn lắp đặt | 19-inch |
| Chiều cao giá | 1U |
| Số cổng | 24 cổng |
| Loại che chắn | không được che chắn |
| Loại mô-đun | Phù hợp để lắp với jack keystone |
| Phân phối mô-đun | Không có giắc cắm keystone / không bao gồm mô-đun trong bao bì |
| Quản lý cáp | Với quản lý cáp gấp |
| Danh mục tương thích | Phù hợp với loại Cat5e / 6 / 6A |
| Màu bảng | Mặt trước màu đen với thanh đỡ màu bạc |
| Vật liệu | SPCC |
| Khả năng tương thích của giắc cắm | Tương thích với 24 giắc cắm keystone không được che chắn |
| Tùy chọn cổng không sử dụng | Hỗ trợ dừng chống bụi trống |
| Phương pháp cài đặt mô-đun | Cấu trúc gắn vào, mô-đun dễ cài đặt và dỡ bỏ |
Bảng điều khiển sử dụng thân kim loại SPCC với mặt trước màu đen và thanh đỡ màu bạc. Cấu trúc cổng trống, gắn vào của nó được thiết kế xung quanh cụm keystone mô-đun, trong khi phần gập phía sau giúp kiểm soát việc định tuyến cáp sau khi lắp đặt.
| Yếu tố xây dựng | Đặc điểm kỹ thuật | Ý nghĩa thực tiễn |
|---|---|---|
| Thân bảng điều khiển | SPCC | Hỗ trợ xây dựng giá đỡ ổn định |
| Hình dáng phía trước | Mặt trước màu đen với thanh đỡ màu bạc | Cung cấp cấu trúc hình ảnh rõ ràng trong giá đỡ |
| Kiến trúc cảng | 24 vị trí mô-đun trống | Cho phép trình cài đặt xác định lựa chọn keystone cuối cùng |
| Phong cách lắp mô-đun | Cấu trúc gắn vào | Giúp việc lắp đặt và thay thế dễ dàng hơn |
| Tổ chức cáp | Quản lý cáp gấp | Cải thiện sự gọn gàng của cáp phía sau và giá đỡ |
| Kết thúc cổng không sử dụng | Có thể sử dụng nút chặn chống bụi trống | Giữ các vị trí dự phòng sạch sẽ và được kiểm soát trực quan |
Chọn một bảng vá lỗi trống khi dự án của bạn muốn tự do xác định loại giắc cắm chính xác sau này. Chọn bảng được tải khi cấu hình mô-đun đã được cố định và thời gian lắp ráp phải được giảm thiểu hơn nữa.
Bảng vá lỗi này phù hợp nhất với các dự án đồng có cấu trúc ưa thích kiến trúc keystone mô-đun, đặc biệt khi các loại đồng khác nhau hoặc quy trình cài đặt theo giai đoạn làm cho bảng trống trở nên thiết thực hơn so với giải pháp thay thế được tải sẵn.
| Kịch bản ứng dụng | Tại sao bảng này phù hợp | Những điều cần xác minh trước khi phê duyệt |
|---|---|---|
| Xây dựng giá dựa trên Keystone | Cấu trúc trống hỗ trợ lựa chọn jack linh hoạt | Loại kích và số lượng chính xác cho mỗi dự án |
| Lắp đặt mạng LAN thương mại | Hỗ trợ triển khai mô-đun Cat5e/6/6A | Danh mục mạng và kế hoạch nâng cấp trong tương lai |
| Mua sắm dự án theo giai đoạn | Bảng điều khiển có thể được đặt hàng riêng biệt với các mô-đun | Quy trình làm việc lắp ráp và kế hoạch tìm nguồn cung ứng mô-đun |
| Nâng cấp tổ chức giá | Quản lý cáp gấp giúp cải thiện trật tự cáp phía sau | Khoảng hở cáp phía sau bên trong tủ |
| Dòng sản phẩm OEM/tiêu chuẩn | Hỗ trợ nền tảng bảng vá lỗi được tiêu chuẩn hóa với các mô-đun dành riêng cho dự án | Kỳ vọng về thương hiệu, phụ kiện và bao bì |
Lựa chọn đúng nhanh nhất bắt đầu bằng ba câu hỏi: dự án có muốn tính linh hoạt của keystone không, hệ thống có được che chắn không và tổ chức cáp tích hợp trong giá đỡ có hữu ích không? Nếu có, bảng này thường rất phù hợp.
| Điểm quyết định | Chọn bảng này khi | Đừng chọn nó khi | Hướng thay thế | Tác động đến chi phí / rủi ro / khả năng bảo trì |
|---|---|---|---|---|
| Tính linh hoạt của mô-đun | Dự án muốn chọn jack cắm keystone riêng | Loại mô-đun đã được cố định và các cổng được tải sẵn được ưu tiên | Sử dụng bảng vá lỗi đã tải | Lựa chọn đúng tránh phải trả tiền cho cấu hình tải sẵn không sử dụng |
| Chiến lược che chắn | Dự án sử dụng jack cắm keystone không được che chắn | Hệ thống yêu cầu tính liên tục của mô-đun được bảo vệ | Sử dụng bảng điều khiển được che chắn phù hợp với thiết kế hệ thống | Kết hợp tấm chắn chính xác làm giảm hiệu suất và nguy cơ không khớp nối đất |
| Tổ chức giá đỡ | Quản lý cáp phía sau rất hữu ích cho việc bố trí giá đỡ | Tủ không được hưởng lợi từ cấu trúc quản lý gấp | Sử dụng bảng trống đơn giản hơn nếu cần | Quản lý tích hợp có thể làm giảm tình trạng rối loạn và làm lại cáp |
| Phạm vi danh mục | Dự án có thể sử dụng các mô-đun keystone Cat5e, Cat6 hoặc Cat6A | Dự án cần một hệ số dạng mô-đun khác | Sử dụng bảng điều khiển phù hợp với kiến trúc mô-đun chính xác | Khớp đúng giúp cải thiện độ vừa khít và tốc độ lắp ráp |
| Xuất hiện cổng không sử dụng | Dự án muốn có những vị trí trống trông sạch sẽ | Các cổng không sử dụng không phải là vấn đề trực quan hoặc vận hành | Chỉ sử dụng vật cản chống bụi trống khi cần thiết | Giúp giữ kệ thành phẩm sạch hơn và dễ quản lý hơn |
| Quy trình mua sắm | Người mua muốn bảng điều khiển và mô-đun có nguồn gốc riêng | Ưu tiên một BOM được tải hoàn chỉnh | Sử dụng một tổ hợp được tải sẵn | Sự liên kết tốt hơn làm giảm sự nhầm lẫn về nguồn cung ứng |
Chọn mô hình này khi dự án không được che chắn, cần 24 vị trí keystone trong 1U và được hưởng lợi từ việc quản lý cáp gấp tích hợp cùng với lựa chọn keystone riêng biệt.
Lựa chọn chính xác sẽ đánh giá tính linh hoạt của loại giắc cắm, chiến lược che chắn, nhu cầu quản lý cáp phía sau và lập kế hoạch hậu cần. Điều đó giúp tránh đặt hàng cấu trúc bảng điều khiển không phù hợp với phương pháp lắp ráp thực tế tại chỗ.
| Yếu tố lựa chọn | Câu hỏi để hỏi | Sự giới thiệu |
|---|---|---|
| Kiến trúc keystone | Dự án có muốn lựa chọn keystone theo mô-đun không? | Sử dụng bảng này khi lựa chọn giắc cắm phải linh hoạt |
| Hỗ trợ danh mục | Dự án sẽ sử dụng keystone Cat5e, Cat6 hay Cat6A? | Xác nhận lựa chọn mô-đun trước khi lắp ráp số lượng lớn |
| Che chắn | Hệ thống cáp có được che chắn không? | Chọn tùy chọn này khi thiết kế hệ thống không được che chắn là chính xác |
| Tổ chức cáp | Việc quản lý cáp phía sau có cải thiện việc bảo trì giá đỡ không? | Sử dụng trình quản lý gấp khi sự gọn gàng của giá đỡ đóng vai trò quan trọng |
| Vị trí dự phòng | Tất cả 24 cổng sẽ được dân cư ngay lập tức? | Lập kế hoạch dừng chống bụi trống cho các vị trí không sử dụng |
| Lập kế hoạch mua sắm | Có bao nhiêu tấm và giắc cắm phải được đóng gói và vận chuyển riêng? | Sử dụng dữ liệu thùng carton để lập kế hoạch kho hàng và vận chuyển hàng hóa |
| Kích thước | Giá trị | Tại sao nó quan trọng |
|---|---|---|
| Tham chiếu chiều rộng giá | Tiêu chuẩn 19 inch / 482,6 mm hiển thị trong bản vẽ | Xác nhận khả năng tương thích giá chung |
| Tham chiếu độ sâu | 250 mm thể hiện trong bản vẽ bên | Hữu ích cho việc quy hoạch không gian cáp phía sau |
| Tham chiếu chiều cao | 1U / chiều cao mặt trước khoảng 44,5 mm được biểu thị bằng kiểu vẽ | Hỗ trợ lập kế hoạch không gian giá đỡ |
| Khoảng quản lý gấp | Hiển thị dưới dạng cấu trúc gập phía sau tích hợp | Quan trọng đối với việc thay dây cáp và giải phóng mặt bằng tủ |
Dữ liệu đóng gói đặc biệt hữu ích cho những người mua dự án đặt hàng các tấm trống với số lượng lớn, vì số lượng tấm, số lượng keystone và việc xử lý phụ kiện thường được lên kế hoạch riêng.
| Mặt hàng đóng gói | Đặc điểm kỹ thuật | Ý nghĩa đấu thầu |
|---|---|---|
| Số lượng hộp bên trong | 1 cái/hộp bên trong | Xử lý và đếm đơn vị đơn giản |
| Số lượng thùng carton | 20 cái/thùng | Hỗ trợ lập kế hoạch số lượng dự án và vận chuyển hàng hóa |
| Kích thước hộp bên trong | 51 × 10 × 5,5cm | Hữu ích cho việc lưu trữ kho và lập kế hoạch chuyển phát nhanh |
| Kích thước thùng carton | 53 × 42,5 × 30,5 cm | Giúp ước tính khối lượng vận chuyển hàng hóa |
| Phụ kiện hiển thị | Vít và đai ốc M6, dây buộc cáp | Cải thiện khả năng hiển thị sẵn sàng cài đặt |
Nó là một bảng vá trống được cung cấp không có giắc cắm keystone.
Nó được thiết kế để lắp với các giắc cắm keystone không được che chắn và được tuyên bố là phù hợp với các loại Cat5e, Cat6 và Cat6A.
Nó giúp sắp xếp việc định tuyến cáp phía sau và có thể cải thiện sự gọn gàng của giá đỡ cũng như sự tiện lợi khi bảo trì.
Đúng. Bảng này nêu rõ rằng các cổng mô-đun không được trang bị có thể sử dụng nút chặn chống bụi trống để có vẻ ngoài sạch sẽ hơn.
Người mua nên xác nhận loại keystone cần thiết, chiến lược che chắn, cấp độ danh mục, sơ đồ không gian giá đỡ và liệu dự án có được hưởng lợi từ bộ quản lý cáp gấp tích hợp hay không.
Sản phẩm được đóng gói 1 chiếc/hộp bên trong và 20 chiếc/thùng carton.
ZCBFPPU-1U24-B1 là bảng vá lỗi gấp trống không được che chắn 1U 24 cổng thực tế dành cho việc triển khai bằng đồng có cấu trúc muốn có tính linh hoạt của keystone mô-đun và tổ chức cáp phía sau gọn gàng hơn. Giá trị của nó đến từ kiến trúc trống gắn vào, tính linh hoạt trong danh mục và khả năng quản lý cáp gấp tích hợp thay vì từ định dạng cổng tải cố định.
Để có kết quả dự án tốt nhất, hãy kết hợp nó với chiến lược keystone không được che chắn được xác định rõ ràng, xác nhận danh mục giắc cắm chính xác trước khi lắp ráp và sử dụng dữ liệu đóng gói để lập kế hoạch hậu cần chính xác hơn. Khi những điểm đó rõ ràng, nó sẽ trở thành một nền tảng vá lỗi hiệu quả và linh hoạt cho các hệ thống giá đỡ đồng.
Gửi loại keystone, cấp danh mục, yêu cầu che chắn, số lượng dự án và kế hoạch bố trí giá đỡ của bạn. ZION có thể giúp bạn xác nhận nền tảng bảng vá phù hợp nhất trước khi mua.
